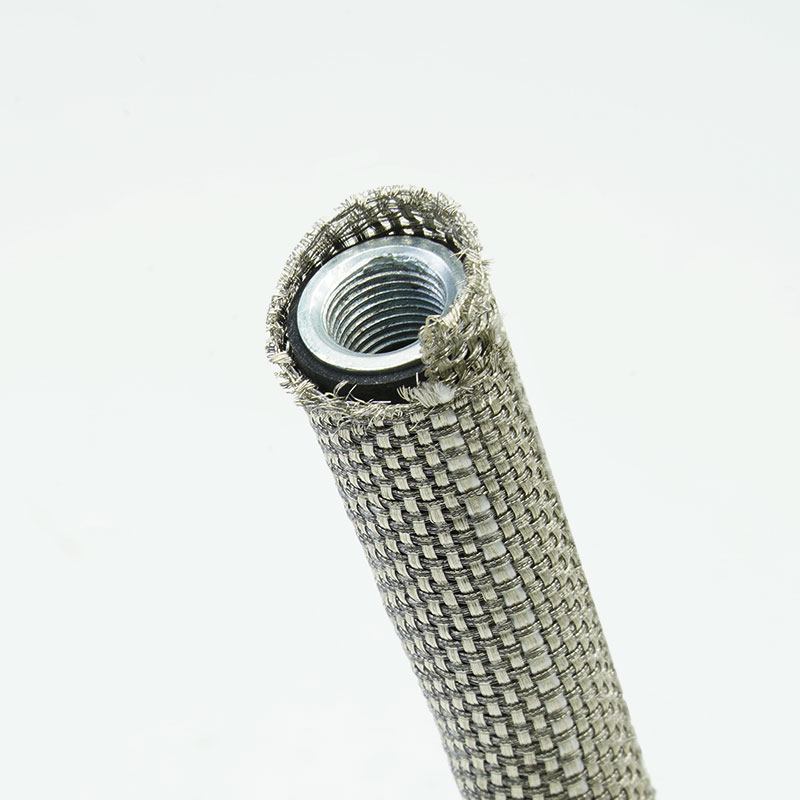

Por que escolher a capa de blindagem EMI com fechamento automático MBS-TC-S?
• Construa uma blindagem condutora confiável.
A malha de cobre estanhado proporciona uma camada condutora robusta em torno de conjuntos de cabos sensíveis.
• Adaptação sem necessidade de refazer a fiação
O perfil bipartido com fechamento automático é instalado após os conectores e ramificações já estarem no lugar.
• Garanta um aterramento confiável.
A malha metálica pode ser fixada em carcaças traseiras, grampos ou invólucros aterrados usando uma terminação apropriada.
• Melhorar a durabilidade da terminação
O revestimento de estanho oferece melhor resistência à oxidação superficial e soldabilidade do que o cobre sem revestimento.
Principais características

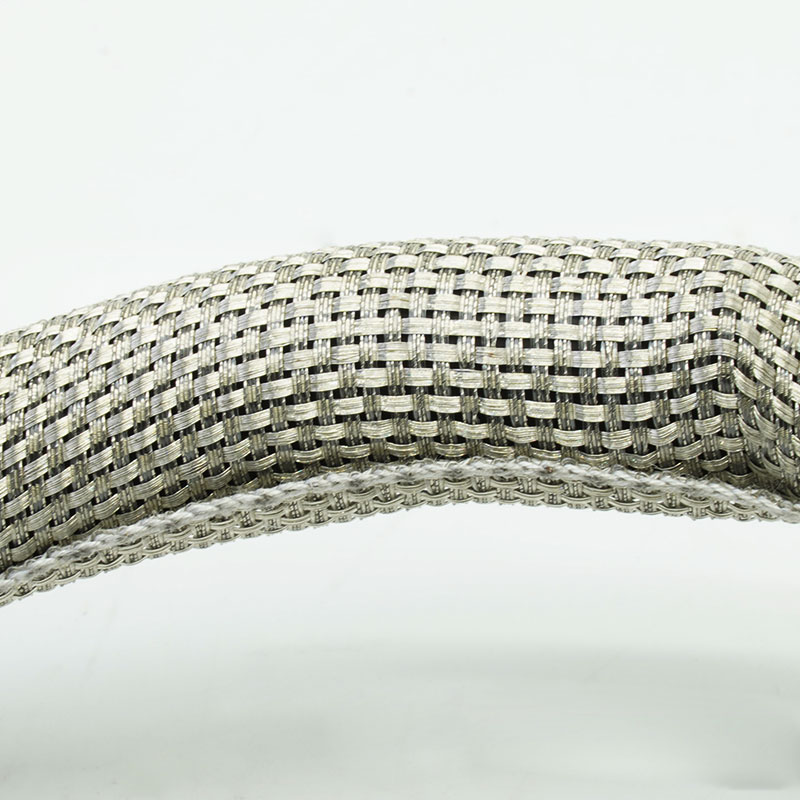

1. Malha de cobre estanhado
Combina a condutividade do cobre com uma superfície protetora estanhada.
2. Estrutura envolvente com fechamento automático
Mantém a cobertura condutora em torno de uma faixa definida do feixe.

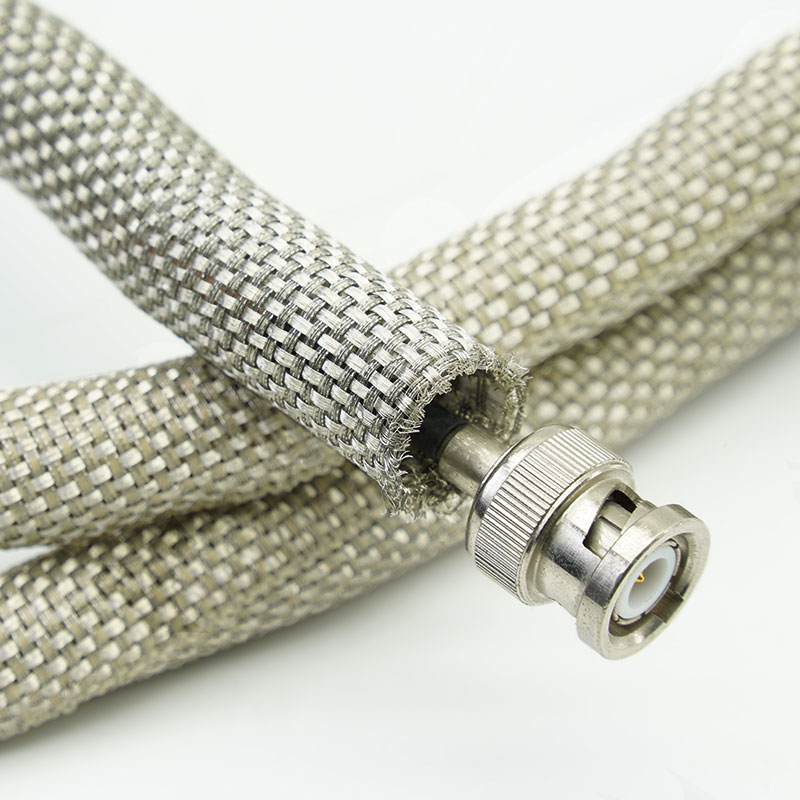

3. Instalação com entrada lateral
Compatível com chicotes elétricos já instalados, sem necessidade de remover os terminais.
4. Capacidade de aterramento e ligação equipotencial
Suporta conexão de baixa impedância a estruturas de equipamentos condutores.

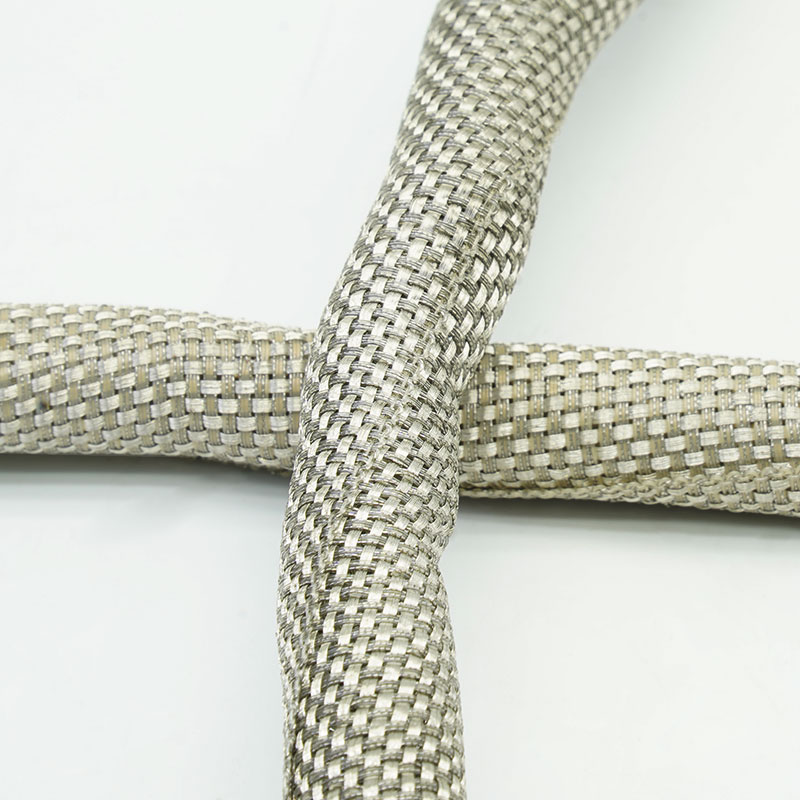

5. Construção metálica flexível
Acompanha as curvas dos cabos e as mudanças nos perfis dos chicotes elétricos.
6. Suporte para blindagem EMI e RFI
Ajuda a reduzir a interferência irradiada em conjuntos projetados corretamente.
7. Configurações condutivas personalizadas
É possível verificar o diâmetro do fio, a cobertura, a sobreposição, o tamanho e o comprimento final.
| Material | Cobre estanhado e PPS |
| Construção | Trança metálica bipartida com fechamento automático |
| Cobertura de proteção | Cobertura de tranças específica para o projeto |
| Aparência padrão | Tom de cobre metálico |
| Sobreposição | ≥35% |
| Temperatura de trabalho | -40℃~+125℃ |
| Inflamabilidade | Autoextinguível |
| Eficácia de blindagem | ≥75 dB (30 MHz-3 GHz) de acordo com GB/T 30142-2013. |
| Cor padrão | Cor prata natural |
| Documentação de conformidade | RoHS, REACH |
| Ferramenta de corte | Tesoura |
| Formato de fornecimento | Rolos ou comprimentos cortados |
Especificações
Número da peça | ID (mm) | OD (mm) | Largura de propagação (mm) | Embalagem Comprimento (m/carretel) |
|
MBS-TC-006-TC-S | 6±2 | 8±2 | 29±3 | 100 |
MBS-TC-008-TC-S | 8±2 | 10±2 | 40±5 | 100 |
MBS-TC-010-TC-S | 10±2 | 12±2 | 50±5 | 100 |
| 13±2 | 13±2 | 63±5 | 100 |
| 16±2 | 16±2 | 77±5 | 50 |
| 19±2 | 19±2 | 93±5 | 25 |
| 25±2 | 25±2 | 122±5 | 25 |
| 32±2 | 32±2 | 156±5 | 25 |
| 38±2 | 38±2 | 185±5 | 25 |
Aplicações típicas
Sistemas de controle industrial
Protege os cabos de sensores, encoders e comunicações que são encaminhados próximos a inversores, contatores e motores.
Eletrônica automotiva e para veículos elétricos
Adiciona blindagem útil a cabos de sinal e comunicação de baixa tensão próximos a equipamentos de comutação.
Robótica e equipamentos servo
Mantém a cobertura condutora ao redor da fiação de feedback e controle que requer acesso para reparo.
Eletrônica de potência e sistemas de teste
Suporta a ligação entre cabos e invólucros em torno de conversores, inversores e equipamentos de laboratório.
Interconexões de equipamentos aterrados
Fornece uma capa condutora flexível onde a continuidade da blindagem e o acesso mecânico são importantes.
Defina o alcance do feixe, a cobertura instalada necessária, a faixa de frequência, a resistência ou o valor alvo de ligação e o método de terminação. Especifique a geometria do conector, o raio de curvatura, o movimento, a corrente esperada e o ambiente. O desempenho da blindagem depende fortemente do contato circunferencial contínuo, da sobreposição e do aterramento; a luva deve ser avaliada como parte do conjunto EMC completo.
Personalização disponível
Tamanho nominal e sobreposição - Correspondentes ao intervalo real do pacote e à meta de cobertura.
Densidade da trança e construção dos filamentos - Ajustadas para priorizar flexibilidade, peso e blindagem.
Cortes no comprimento desejado e preparação dos galhos - Peças específicas para cada projeto disponíveis após análise do desenho.
Identificação e embalagem - Etiquetas, bobinas, kits e embalagens OEM disponíveis mediante acordo.
Declarações de materiais como RoHS e REACH podem estar disponíveis para a construção confirmada. A eficácia da blindagem, a resistência CC, a capacidade de corrente, a resistência à corrosão e o desempenho em diferentes temperaturas requerem dados específicos do produto. A conformidade final com as normas de EMC e elétricas deve ser verificada na montagem do cliente e em seu sistema de terminações.
Controle de materiais - A identidade e o estado da superfície do fio de cobre estanhado são verificados.
Inspeção da construção da trança - A cobertura, a condição dos fios e a consistência da sobreposição são monitoradas.
Verificação de fechamento e ajuste - O desempenho de fechamento automático é verificado em diâmetros de feixes representativos.
Verificação de liberação elétrica - Testes de continuidade ou resistência podem ser especificados antes da embalagem final.
01. Como deve ser feita a terminação da manga?
Utilize um método de baixa impedância adequado à faixa de frequência, preferencialmente com contato circunferencial com o conector ou invólucro.
02.A trança autotravante é adequada para galhos?
Sim. Pode haver abertura local em torno das saídas de cabos, mas a sobreposição e a continuidade do aterramento devem ser mantidas.
03.Possui um valor de eficácia de blindagem universal?
Não. Os resultados variam de acordo com a frequência, a cobertura, o diâmetro de instalação, as emendas e a qualidade da terminação.
Solicite uma amostra ou um orçamento.
Envie a faixa de diâmetro do cabo, a faixa de frequência desejada, o método de aterramento, o ambiente de instalação, o comprimento final e a quantidade desejada. A MJ FLEX analisará a configuração e recomendará uma amostra adequada ou uma cotação.
