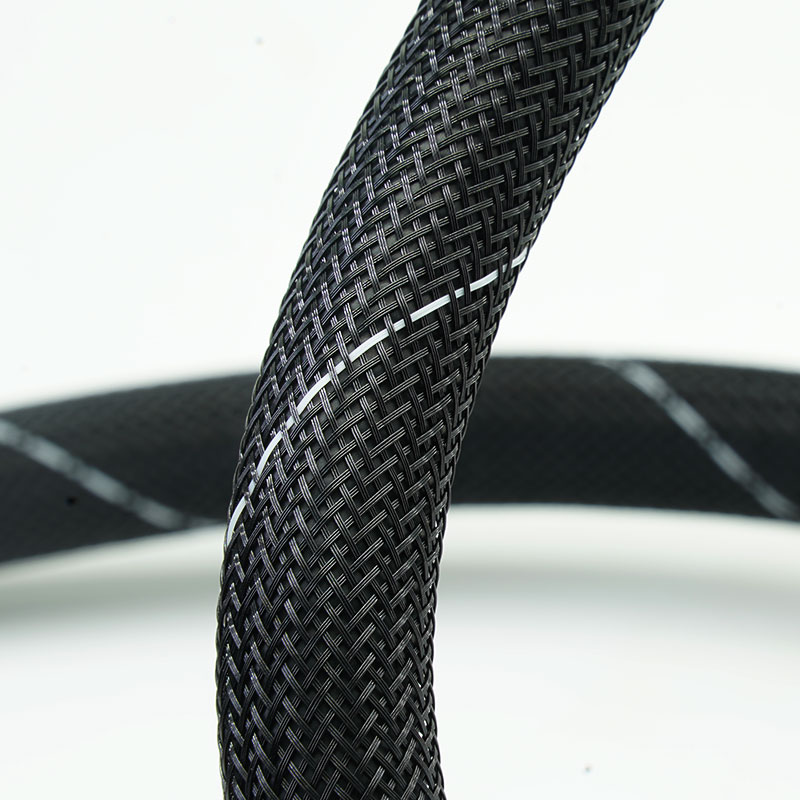

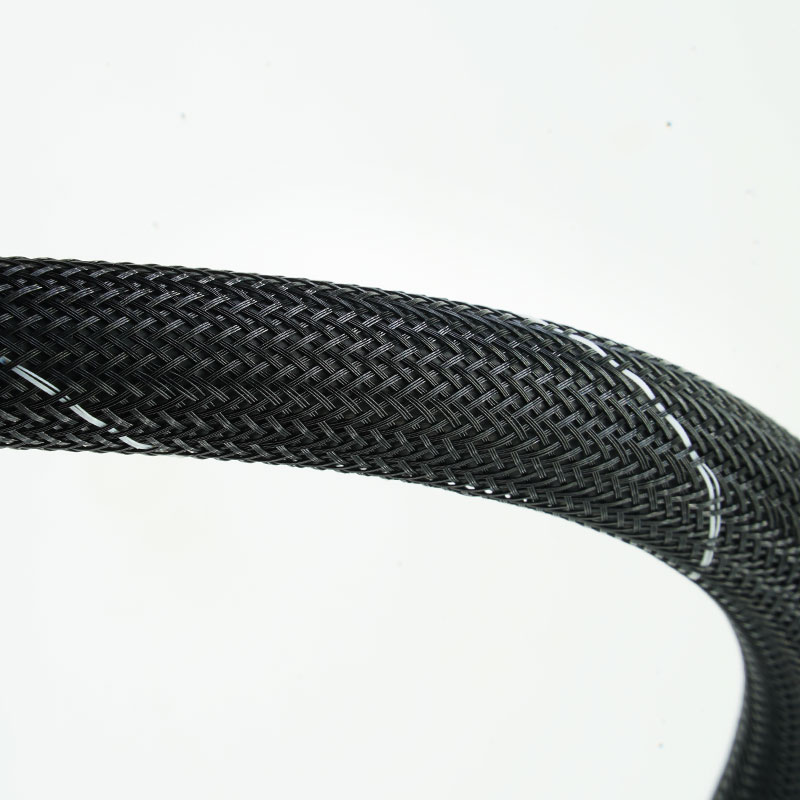

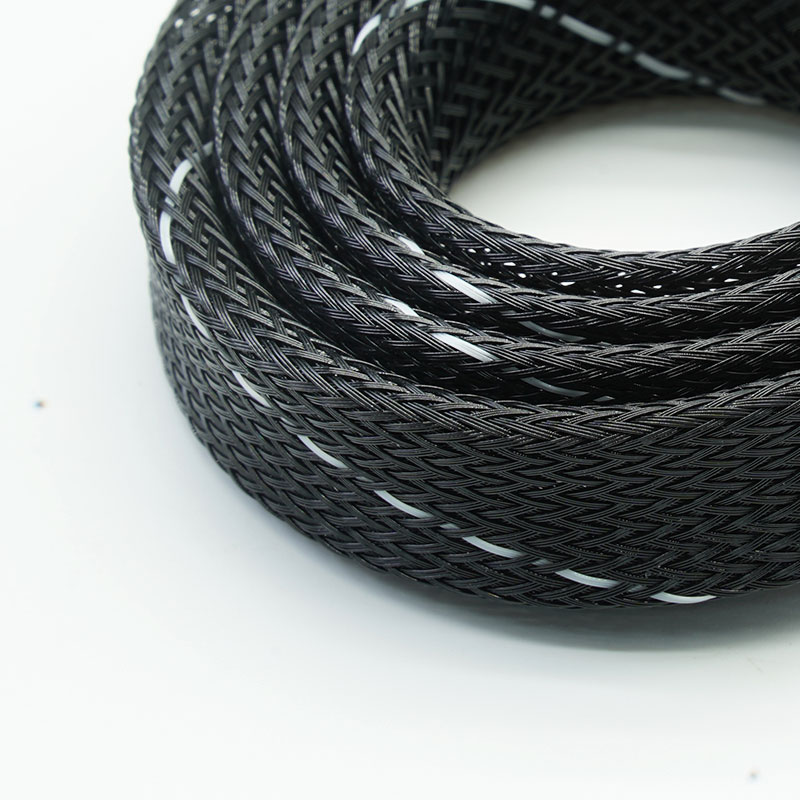

Manga de malha trançada expansível em PET retardante de chamas

A MJ FLEX BRS-PET-FR é uma manga trançada expansível em PET para conjuntos de cabos que especificam desempenho de inflamabilidade VW-1. Ela combina uma construção em PET retardante de chamas com passagem de conectores, proteção contra abrasão e roteamento flexível para equipamentos elétricos, painéis e chicotes industriais em geral. O relatório aplicável deve ser analisado em relação à construção exata encomendada.

  • Material :

    PET Monofilament

  • Temperatura de trabalho :

    -40℃~ +150℃

  • Ponto de fusão :

    240+(-)10℃

  • Inflamabilidade :

    VW-1

  • Cor padrão :

    Black

  • Certificação :

    Rohs,Reach,Halogen Free,CSA

  • MOQ :

    1 Spool

  • Por que escolher BRS-PET-FR?

    • Atenda às especificações VW-1

    Oferece uma opção de desempenho de chama definida, em vez de depender de uma alegação genérica de retardamento de chama.

    •Proteja a fiação contra o desgaste rotineiro.

    A trança forma uma barreira sacrificial entre o revestimento do cabo e as superfícies próximas.

    • Instalar sobre terminais existentes

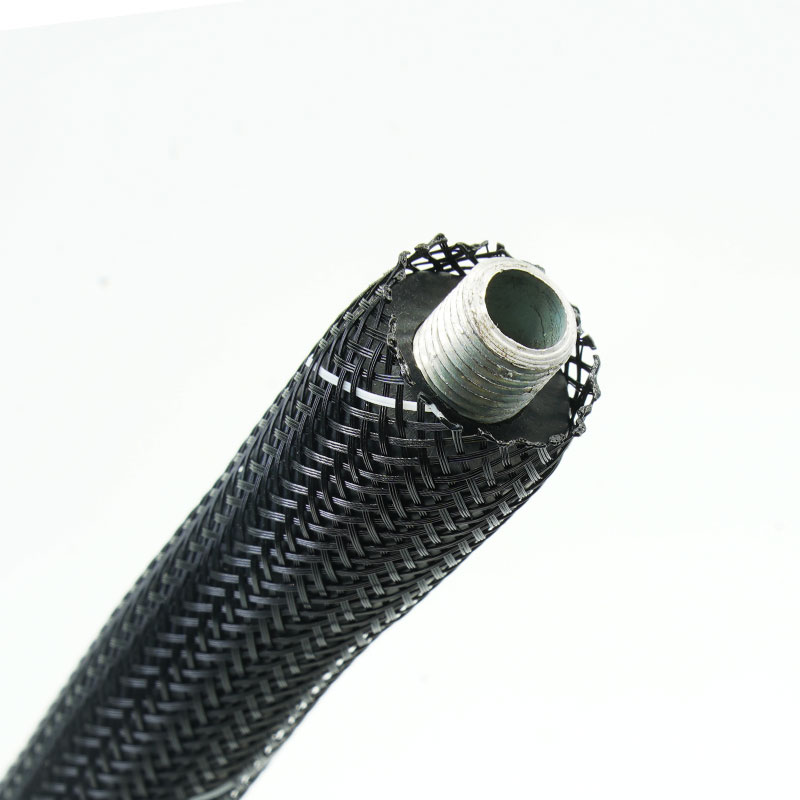

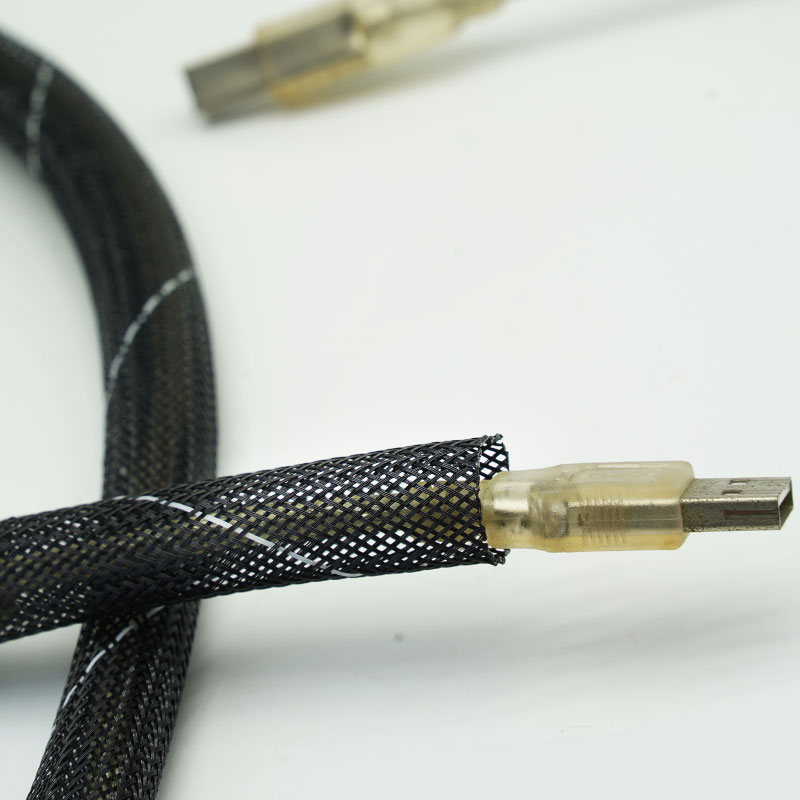

    A expansão permite a montagem sobre conectores e feixes de cabos irregulares.

    • Simplificar a aprovação técnica

    A seleção de produtos e documentos pode ser alinhada antes da elaboração do orçamento.



    Principais características

    1. Desempenho da chama VW-1
    A construção mencionada foi projetada para atender aos requisitos especificados de chama vertical.
    2. Fio PET retardante de chamas
    Combina durabilidade prática com comportamento de chama controlado.
    3. Estrutura trançada expansível
    Compatível com diversos diâmetros de feixes e perfis de conectores.
    4. Proteção flexível contra abrasão
    Ajuda a reduzir danos por atrito em equipamentos e gabinetes.
    5. Construção aberta e leve
    Mantém a flexibilidade e evita volume desnecessário.
    6. Extremidades cortadas seláveis ​​a quente
    O corte com faca quente ajuda a controlar o desfiamento.
    7. Suporte para documentos de conformidade
    Os relatórios e declarações relevantes podem ser consultados antes da encomenda.



    Dados técnicos

    MaterialPET retardante de chamas
    Construçãotrança expansível
    Temperatura de trabalho-40°C a +150°C
    Ponto de fusão240±10°C
    InflamabilidadeVW-1
    Resistência à abrasãoMédio
    Espessura da parede0,65 ± 0,05 mm
    Cor padrãoPreto
    CertificaçãoRoHS, REACH, Livre de halogênio, VW-1, FMVSS302, CSA
    Livre de halogênioSim
    Resistente aos raios UVSim
    Ferramenta de cortefaca quente

    Especificações
    Número da peça
    Largura plana (L)
    Faixa expandida (mm)
    Parede
    Grossura
    (mm)
    Embalagem
    Comprimento
    (m/carretel)
    Polegada
    mm
    Min.(I)
    Máx.(O)
    BRS-PET-003-BK-FR
    1/8”
    		316
    0,65±0,05
    		1000
    BRS-PET-006-BK-FR
    1/4”
    		639
    0,65±0,05
    		500
    BRS-PET-008-BK-FR
    5/16”
    		8512
    0,65±0,05
    		350
    BRS-PET-010-BK-FR
    3/8”
    		10717
    0,65±0,05
    		350
    BRS-PET-012-BK-FR
    1/2”
    		12820
    0,65±0,05
    		350
    BRS-PET-016-BK-FR
    5/8”
    		161027
    0,65±0,05
    		250
    BRS-PET-018-BK-FR
    11/16"
    		181229
    0,65±0,05
    		250
    BRS-PET-020-BK-FR
    3/4”
    		201432
    0,65±0,05
    		200
    BRS-PET-025-BK-FR
    1”
    		251835
    0,65±0,05
    		200
    BRS-PET-032-BK-FR
    1-1/4”
    		322050
    0,65±0,05
    		150
    BRS-PET-038-BK-FR
    1-1/2”
    		383060
    0,65±0,05
    		100
    BRS-PET-045-BK-FR
    1-3/4”
    		453575
    0,65±0,05
    		100
    BRS-PET-050-BK-FR
    2”
    		504080
    0,65±0,05
    		100
    BRS-PET-064-BK-FR
    2-1/2”
    		6445105
    0,65±0,05
    		50
    BRS-PET-076-BK-FR
    3”
    		7664120
    0,65±0,05
    		50
    BRS-PET-100-BK-FR
    4”
    		10080150
    0,65±0,05
    		50
    ● Nota: A faixa expandida descreve a capacidade geométrica, não o ponto de operação contínua preferencial. Selecionar uma expansão próxima da máxima aumenta as aberturas da malha, reduz a cobertura da superfície e diminui o comprimento instalado.

    Aplicações típicas
    Painéis de controle industrial
    Organiza a fiação interna, atendendo a um requisito específico da norma VW-1.
    Equipamentos elétricos e eletrônicos
    Protege os cabos de energia, sinal e comunicação contra abrasão rotineira.
    Aparelhos e instrumentos
    Agrupa chicotes elétricos internos onde é necessário revestimento retardante de chamas.
    Equipamentos de automação
    Protege a fiação dos sensores e dos controles que passa ao redor de estruturas e módulos.
    Equipamentos de carregamento e energia
    Abrange feixes de cabos auxiliares dentro de invólucros elétricos, sujeitos à revisão em nível de sistema.

    Como selecionar

    Especifique o feixe de cabos, o tamanho do conector, o ambiente operacional e o teste de chama exato solicitado. O teste VW-1 não deve substituir os testes UL 94 V-0, EN 45545-2 ou os testes de combustão automotiva. Confirme a abrangência da documentação para o tamanho selecionado antes da aprovação.
    Personalização disponível



    Personalização disponível

    • Diâmetro nominal - Dimensionado tanto para o conector quanto para o feixe instalado.

    • Cobertura de trança - Analisado dentro dos limites de construção aprovados.

    • Serviço de corte sob medida - Peças preparadas para montagem repetível de chicotes elétricos.

    • Rótulos e embalagens - Marcas próprias, códigos de lote e comprimentos de rolo personalizados.



    Testes e Conformidade

    O desempenho VW-1 aplica-se à construção testada e referenciada. Não se trata de uma certificação geral do chicote ou equipamento finalizado e não é equivalente à UL 94 V-0. Documentos aplicáveis ​​de conformidade com RoHS, REACH e isenção de halogênios podem ser fornecidos para materiais confirmados.



    Garantia de Qualidade

    • Controle de materiais aprovado - A produção utiliza a formulação de PET retardante de chamas definida.

    • Monitoramento em processo - O padrão, o diâmetro e a cobertura da trança são verificados.

    • Verificação de comprimento e aparência - Os rolos são verificados quanto ao comprimento, extremidades e defeitos.

    • Revisão do documento de lançamento - Os rótulos obrigatórios e os arquivos de conformidade são verificados antes do envio.

    Perguntas frequentes

    01. VW-1 é o mesmo que UL 94 V-0?
    Não. São classificações diferentes para testes de chama.
    02. A capa pode ser fornecida pré-cortada?
    Sim, com a tolerância e o acabamento final acordados.
    03. O preto é a cor padrão?
    Sim; outras cores requerem análise de material e cobertura de teste.
    04. Você pode fornecer um relatório de teste?
    Os documentos pertinentes poderão ser fornecidos após a confirmação da construção solicitada.



    Solicite uma amostra ou um orçamento.

    Compartilhe o diâmetro do feixe, o maior conector, o ambiente operacional, a norma de teste exigida, as necessidades de corte ou embalagem e a quantidade estimada. A MJ FLEX recomendará uma construção adequada e providenciará uma amostra ou orçamento.
