Por que escolher BRS-PET-OE?
• Conectores transparentes de grandes dimensões
A maior capacidade de passagem permite que a manga se desloque por cima de tampões e conexões que as malhas expansíveis comuns podem não acomodar.
• Proteger conjuntos pré-terminados
A instalação pode ser concluída após a colocação dos conectores, reduzindo a necessidade de remover os pinos, reconectar os terminais ou reconstruir o chicote de fios.

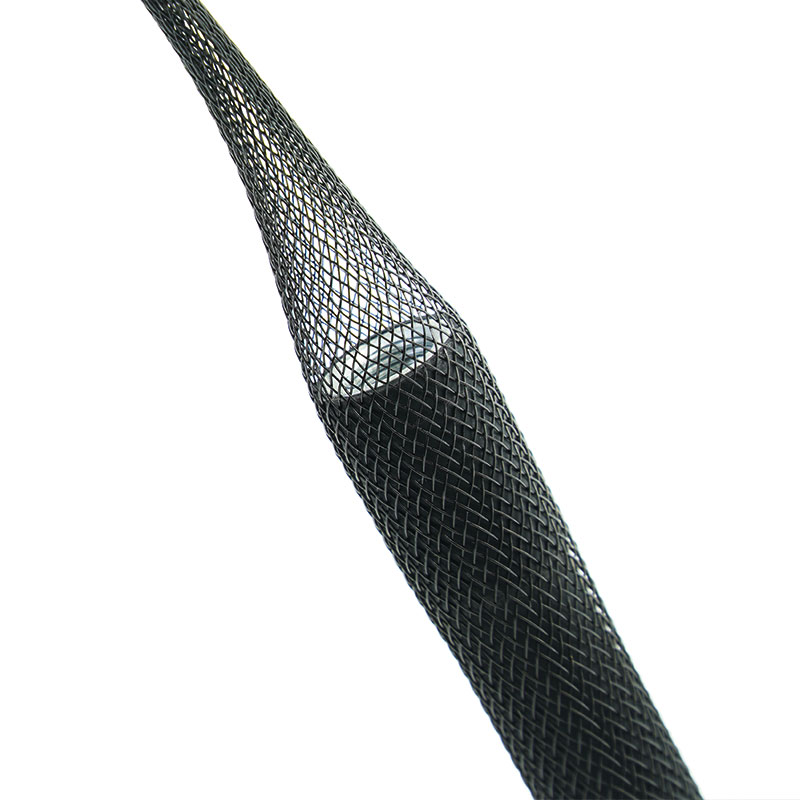

• Lidar com transições abruptas de diâmetro
A geometria aberta da trança se adapta às carcaças traseiras dos conectores, emendas e outros aumentos localizados no tamanho da montagem.
• Reduzir a complexidade de tamanho para pacotes variáveis
Uma construção OverExpand cuidadosamente selecionada pode abranger uma gama de montagem mais ampla, simplificando potencialmente o estoque de mangas e o planejamento da instalação.
Principais características
1. Expansão de passagem aprimorada
A malha se abre amplamente para acomodar conectores, plugues e outros componentes maiores.
2. Recuperação em torno do feixe de cabos

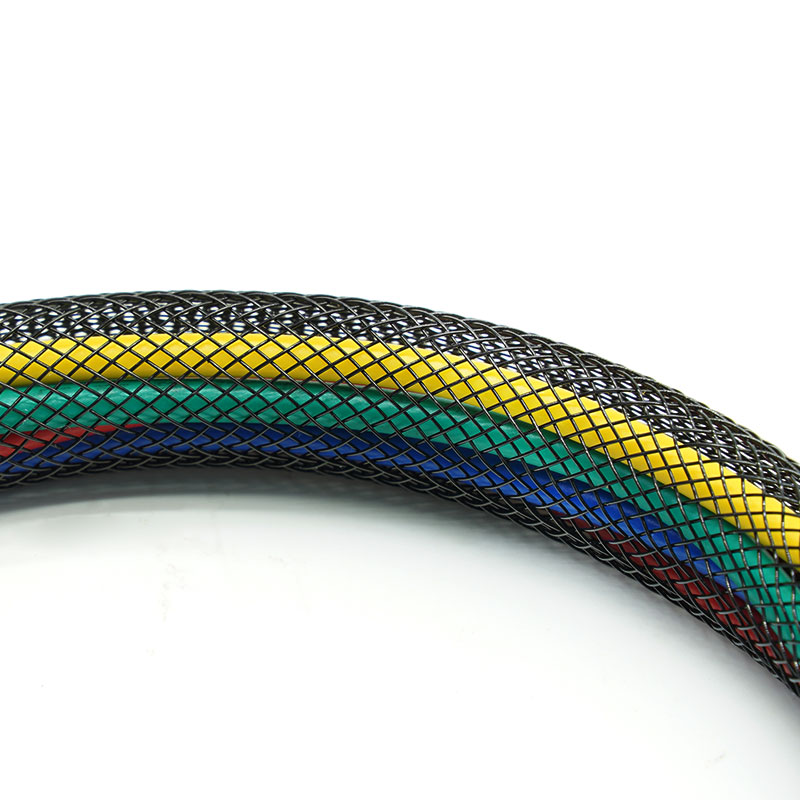

Após ultrapassar a obstrução, a manga se contrai em direção ao diâmetro menor do chicote de cabos para uma contenção prática dos mesmos.
3. Instalação que facilita a conexão
Permite a instalação de sleeves após a terminação dos cabos sem a necessidade de cortar ou remover muitos componentes já instalados.
4. Construção com monofilamento de PET
Oferece proteção mecânica leve com manuseio flexível para conjuntos de cabos e fios.
5. Adaptabilidade a perfis irregulares
Segue emendas, transições e mudanças moderadas de feixe ao longo da rota protegida.
6. Redução da interrupção da montagem
Ajuda a encurtar as etapas de instalação onde a tubulação convencional exigiria a desmontagem do conector.
7. Projeto de expansão específico para o projeto
O tamanho nominal, a exigência de passagem, a geometria da trança, o comprimento e a embalagem podem ser analisados para a aplicação.
| Material | Monofilamento de PET |
| Construção | Trança tubular altamente expansível |
| Temperatura de trabalho | -40°C a +125°C |
| Ponto de fusão | 240±10°C |
| Inflamabilidade | UL 94 V2 |
| Cor padrão | Preto |
| Faixa de tamanho | Dimensões nominais específicas do projeto |
| Certificação | RoHS, REACH, Livre de Halogênios |
| Ferramenta de corte | faca quente |
| Formulário de fornecimento | Rolos a granel ou comprimentos cortados sob medida. |
Especificações
Número da peça | Largura plana (L) | Faixa expandida (mm) | Embalagem Comprimento (m/carretel) |
Polegada | mm | Min.(I) | Máx.(O) |
BRS-PET-006-BK-OE | 1/4” | 6 | 3 | 12 | 500 |
BRS-PET-008-BK-OE | 5/16” | 8 | 6 | 22 | 500 |
BRS-PET-010-BK-OE | 3/8” | 10 | 5 | 25 | 350 |
BRS-PET-012-BK-OE | 1/2” | 12 | 11 | 35 | 300 |
BRS-PET-020-BK-OE | 3/4” | 19 | 12 | 45 | 200 |
Aplicações típicas
Conjuntos de cabos pré-terminados
Passa por cima dos conectores instalados para que a capa protetora possa ser adicionada sem a necessidade de remover os pinos ou substituir os conectores.
Chicotes elétricos automotivos e para equipamentos
Protege a fiação com capas traseiras de conectores, emendas de derivação ou alterações locais de diâmetro que dificultam a instalação por passagem direta.
Cabos de dados e comunicação

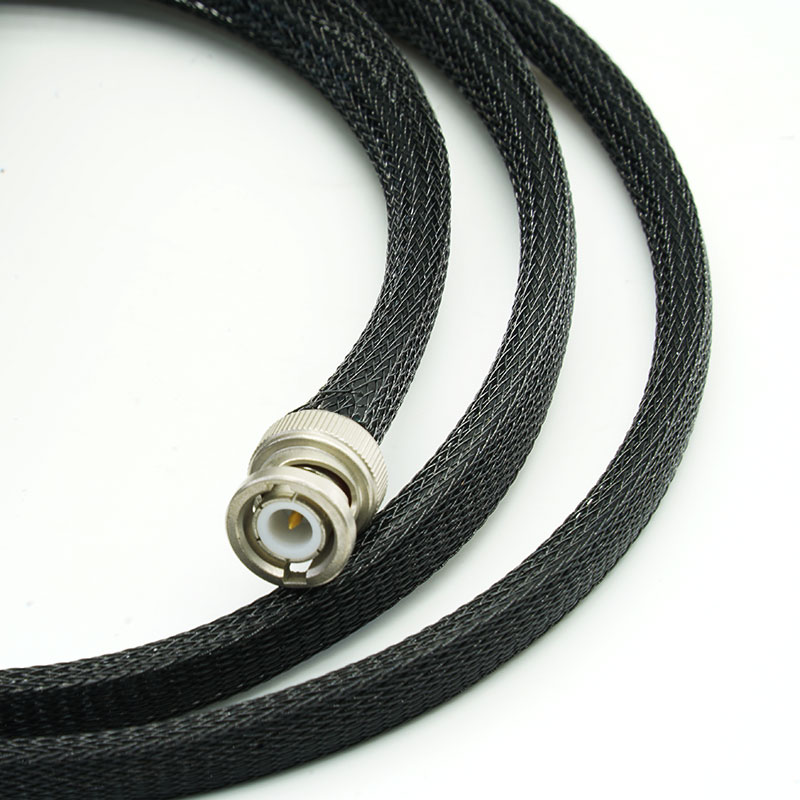

Encaixa-se sobre as extremidades moldadas e os conectores de interface, protegendo ao mesmo tempo a seção menor do cabo que está atrás deles.
Sensores industriais e cabos de controle
Protege cabos prontos para instalação que possuam terminais, prensa-cabos ou cabeçotes de sensores com largura superior à do feixe de cabos.
Kits de substituição e modernização de serviço
Permite que os técnicos adicionem ou substituam a proteção trançada, mantendo as terminações originais dos cabos, sempre que o acesso para instalação o permita.
Anote duas dimensões separadas: o maior componente que a manga deve cobrir e o diâmetro mínimo e máximo da seção do cabo que permanece coberta. Meça também o comprimento do conector, os cantos vivos e o espaço disponível para instalação. Uma construção que não interfira com o conector ainda deve se recuperar o suficiente ao redor do feixe final. A expansão aumenta as aberturas da malha e causa encurtamento longitudinal, portanto, confirme a cobertura e o comprimento final em uma montagem real ou em uma amostra representativa. Não calcule o comprimento de corte apenas com base na manga relaxada; inclua a folga de instalação, as curvas de roteamento e a tolerância necessária nas extremidades.
Personalização disponível
Perfil de expansão - A geometria da trança pode ser analisada em relação à proporção entre o diâmetro do conector e o diâmetro do feixe.
Dimensões e área de cobertura nominais - Selecionadas para equilibrar a folga de passagem com uma aparência aceitável após a instalação.
Desenvolvimento do comprimento de corte - Peças de teste podem determinar o comprimento correto após o corte para a cobertura instalada necessária.
Cores e embalagens de produção - Cores do projeto, comprimentos etiquetados, bobinas, sacos e kits de montagem estão disponíveis mediante quantidade mínima de pedido e confirmação.
A especificação OverExpand descreve a geometria de instalação e não garante, por si só, resistência à chama, resistência aos raios UV, classe de temperatura ou homologação automotiva. Documentação RoHS, REACH e outras certificações de materiais podem ser fornecidas para a construção em PET confirmada. Qualquer declaração sobre inflamabilidade ou impacto ambiental deve estar vinculada ao fio, cor e relatório de teste específicos. A taxa de expansão, a cobertura instalada e a variação de comprimento devem ser verificadas utilizando um método de medição acordado e uma combinação representativa de conector e feixe.
Verificação de aprovação - A construção acordada é verificada em relação a um diâmetro de conector definido ou à bitola do cliente.
Verificação de recuperação e cobertura - O ajuste da manga é verificado novamente na faixa de cabo alvo após a expansão.
Consistência do caminho de expansão - As amostras de produção são abertas em toda a faixa de diâmetro especificada para identificar expansão irregular, travamentos ou distorções isoladas da malha.
Avaliação do comprimento instalado - O encurtamento relacionado à expansão pode ser verificado quando o comprimento final do corte for crítico para o projeto.
Liberação do envio - Material, cor, comprimento em rolo ou cortado, etiquetas, quantidade e embalagem são confirmados antes do despacho.
01. Qual deve ser o tamanho do BRS-PET-OE?
Utilize tanto o maior diâmetro do conector quanto o diâmetro final do feixe de cabos. Uma luva selecionada apenas para o conector pode ficar muito aberta ou folgada no cabo.
02. A cobertura permanecerá a mesma na expansão máxima?
Não. As aberturas da malha aumentam à medida que a trança se expande. Avalie a cobertura no diâmetro real de instalação.
03. Um único tamanho pode servir para vários diâmetros de cabo?
Potencialmente, mas a recuperação, a cobertura e a aparência aceitáveis devem ser confirmadas em toda a gama de cores.
04. Pode ser instalado sobre conectores moldados?
Geralmente sim, desde que o diâmetro e a forma do maior conector estejam dentro da capacidade de passagem verificada da construção selecionada.
Solicite uma amostra ou um orçamento.
Envie a especificação final do pacote, as dimensões do maior conector, o comprimento e formato do conector, a cobertura necessária, o comprimento instalado, a cor e a quantidade do pedido. A MJ FLEX analisará o plano de expansão e providenciará uma amostra ou orçamento adequado em BRS-PET-OE.
