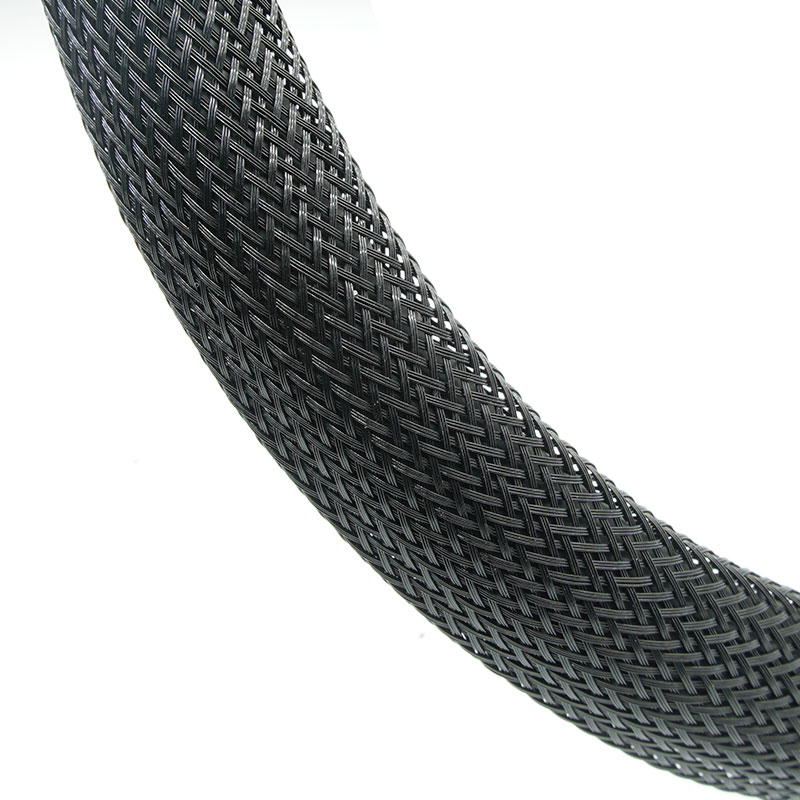

Por que escolher a manga trançada expansível BRS-PET?
• Resolva a bagunça diária dos cabos

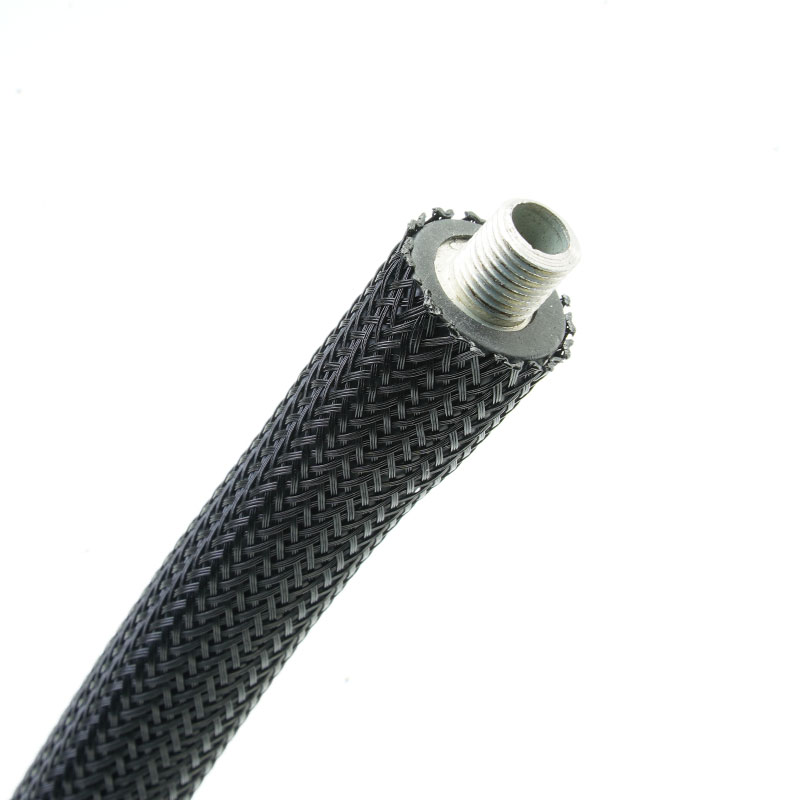

A trança agrupa os fios soltos em um chicote limpo e fácil de manusear.
• Reduzir o desgaste rotineiro da capa do cabo
O PET proporciona uma barreira descartável leve contra atrito e arranhões.

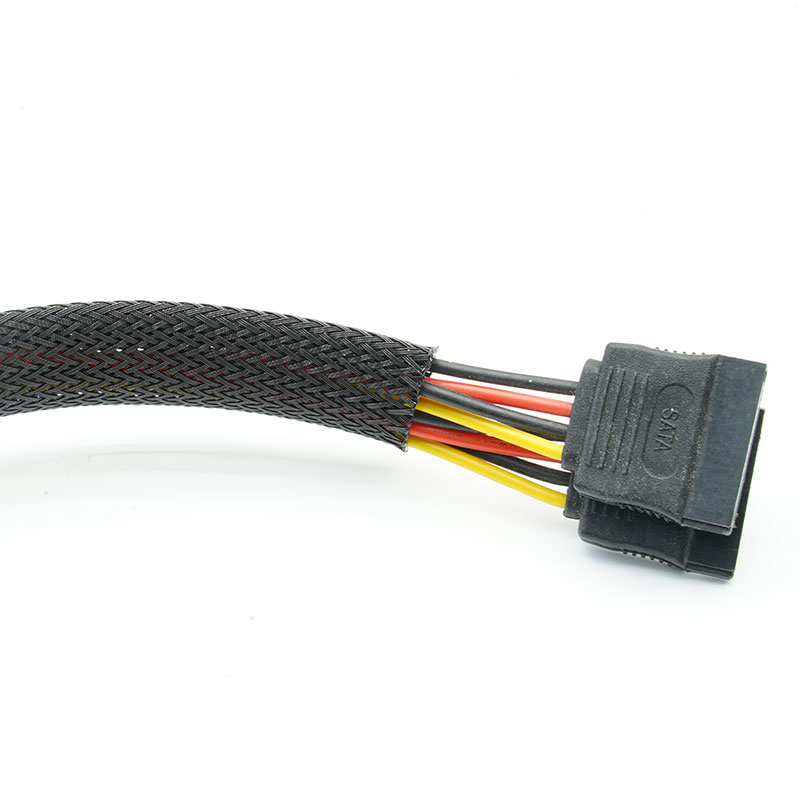

• Instalação rápida através de conectores
A construção expansível reduz a necessidade de remoção de conectores e facilita a montagem eficiente.
• Evite pagar por notas especiais desnecessárias.
A versão padrão abrange a proteção geral em ambientes internos, quando não são necessárias certificações específicas contra incêndio, raios UV ou da indústria.
Principais características
1. Material de monofilamento PET
Oferece proteção confiável para cabos de uso geral.

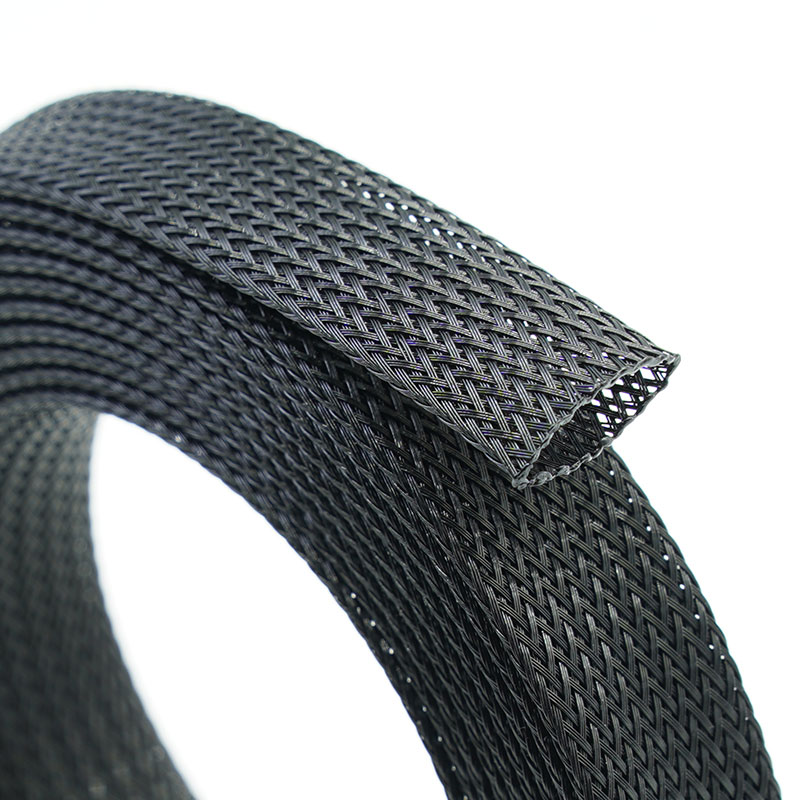

2. Design trançado expansível
Encaixa-se sobre os conectores e acomoda variações moderadas no feixe de cabos.
3. Proteção leve contra abrasão
Protege as capas dos fios sem a necessidade de um conduíte pesado.
4. Roteamento flexível de cabos
Segue curvas e trajetórias irregulares.
5. Estrutura aberta e respirável
Permite que o calor e a umidade se dissipem em vez de selar o pacote.
6. Cortável com faca quente
Favorece um corte de produção limpo e reduz o desfiamento das pontas.
7. Ampla gama de personalização
Tamanho, cor, comprimento de corte, embalagem e rotulagem podem ser personalizados, sujeitos à quantidade mínima de pedido (MOQ).
| Material | Monofilamento de PET |
| Construção | trança expansível |
| Temperatura de trabalho | -40°C a +125°C |
| Ponto de fusão | 240±10°C |
| Inflamabilidade | UL94 V2 |
| Resistência à abrasão | Médio |
| Espessura da parede | 0,65 ± 0,05 mm |
| Cor padrão | Preto |
| Certificação | RoHS, REACH, Livre de Halogênios |
| Livre de halogênio | Sim |
| Resistente aos raios UV | Sim |
| Ferramenta de corte | faca quente |
Especificações
Número da peça | Largura plana (L) | Faixa expandida (mm) | Parede Grossura (mm) | Embalagem Comprimento (m/carretel) |
Polegada | mm | Min.(I) | Máx.(O) |
BRS-PET-003-BK | 1/8” | 3 | 1 | 6 | 0,65±0,05 | 1000 |
BRS-PET-006-BK | 1/4” | 6 | 3 | 9 | 0,65±0,05 | 500 |
BRS-PET-008-BK | 5/16” | 8 | 5 | 12 | 0,65±0,05 | 350 |
BRS-PET-010-BK | 3/8” | 10 | 7 | 17 | 0,65±0,05 | 350 |
BRS-PET-012-BK | 1/2” | 12 | 8 | 20 | 0,65±0,05 | 350 |
BRS-PET-016-BK | 5/8” | 16 | 10 | 27 | 0,65±0,05 | 250 |
BRS-PET-018-BK | 11/16" | 18 | 12 | 29 | 0,65±0,05 | 250 |
BRS-PET-020-BK | 3/4” | 20 | 14 | 32 | 0,65±0,05 | 200 |
| 1” | 25 | 18 | 35 | 0,65±0,05 | 200 |
| 1-1/4” | 32 | 20 | 50 | 0,65±0,05 | 150 |
| 1-1/2” | 38 | 30 | 60 | 0,65±0,05 | 100 |
| 1-3/4” | 45 | 35 | 75 | 0,65±0,05 | 100 |
| 2” | 50 | 40 | 80 | 0,65±0,05 | 100 |
| 2-1/2” | 64 | 45 | 105 | 0,65±0,05 | 50 |
| 3” | 76 | 64 | 120 | 0,65±0,05 | 50 |
| 4” | 100 | 80 | 150 | 0,65±0,05 | 50 |
● Nota: A faixa expandida descreve a capacidade geométrica, não o ponto de operação contínua preferencial. Selecionar uma expansão próxima da máxima aumenta as aberturas da malha, reduz a cobertura da superfície e diminui o comprimento instalado.
Aplicações típicas
chicotes elétricos automotivos
Organiza a fiação interna e geral do veículo, reduzindo o atrito por contato.
Painéis de controle industrial
Agrupa cabos de sinal, controle e energia para melhorar o roteamento e a facilidade de manutenção.
Robótica e automação
Gerencia grupos de cabos flexíveis ao longo de estruturas de máquinas e conjuntos móveis.
eletrodomésticos
Protege os cabos internos contra danos causados por carcaças, bordas afiadas e durante o manuseio na instalação.
Computadores e equipamentos eletrônicos
Mantém os cabos de energia e dados organizados sem a necessidade de conduítes volumosos.
Projetos gerais de modernização
Desliza sobre cabos e conectores desconectados, onde se prefere uma manga expansível fechada.
Meça o feixe finalizado e o maior conector, depois escolha um tamanho que proporcione expansão adequada sem perda excessiva de cobertura. Informe a temperatura de trabalho, o nível de abrasão, a cor, o comprimento de corte e quaisquer normas de resistência à chama, UV ou da indústria. Se houver um requisito específico, selecione a classe de PET funcional correspondente em vez da versão geral.
Personalização disponível
• Faixa de tamanho - É possível fornecer diversos diâmetros nominais para fios de pequeno diâmetro até feixes de cabos maiores.
• Combinação de cores - A cor preta é padrão; outras cores podem ser produzidas para identificação ou para atender a requisitos da marca.
• Densidade e expansão da trança - A construção pode ser revista para equilibrar cobertura, flexibilidade e passagem de conectores.
• Corte em comprimentos - Peças pré-cortadas com extremidades seladas a quente podem auxiliar na montagem do chicote elétrico no lado da linha.
• Embalagem privada - O comprimento do rolo, a caixa de varejo, o código de barras, a etiqueta do cliente e a quantidade de caixas podem ser personalizados.
O BRS-PET de uso geral destina-se à organização padrão de cabos e à proteção contra abrasão. A documentação aplicável às normas RoHS, REACH e de ausência de halogênios pode ser fornecida para materiais aprovados. Quando o desempenho for especificado segundo as normas UL 94 V-0, VW-1, FMVSS 302, UV ou EN 45545, utilize a variante MJ FLEX testada correspondente, em vez de aplicar essas alegações ao produto de uso geral.
• inspeção de fios PET - O material, o diâmetro do filamento, a cor e a condição da superfície são verificados antes do trançado.
• Controle de trançado em processo - A cobertura, o padrão de trançado, a tensão e o diâmetro são monitorados durante a produção.
• Verificação de expansão - As amostras são colocadas sobre mandris controlados para verificar a expansão e a recuperação.
• Controle de comprimento - O comprimento do rolo ou do pré-corte é verificado em relação ao pedido e à tolerância acordada.
• Aparência final e embalagem - As extremidades, a limpeza da superfície, os rótulos e a embalagem são inspecionados antes do envio.
01. Qual é o limite de expansão da manga?
A expansão depende do tamanho nominal e da construção da trança. Forneça as dimensões do feixe e do conector para uma recomendação adequada.
02. Pode ser cortado com tesoura?
É possível, mas recomenda-se o uso de uma faca quente, pois ela sela os filamentos de PET e ajuda a reduzir o desgaste.
03. O PET padrão é adequado para uso externo?
Para exposição prolongada à luz solar, utilize a versão resistente aos raios UV e verifique os requisitos ambientais específicos.
04. É resistente ao fogo?
Não assuma uma classificação de inflamabilidade definida para a versão geral. Selecione a variante VW-1, UL 94 V-0 ou EN 45545 quando a especificação assim o exigir.
05. Cores personalizadas estão disponíveis?
O desenvolvimento de cores pode ser avaliado em relação aos requisitos de volume e desempenho. Alterações de cor podem afetar a resistência aos raios UV ou a inflamabilidade e devem ser aprovadas antes da produção.
Solicite uma amostra ou um orçamento.
Compartilhe o diâmetro do feixe, o tamanho do conector, o ambiente, a norma exigida e a quantidade. A MJ FLEX recomendará uma construção adequada e providenciará amostras ou um orçamento.
