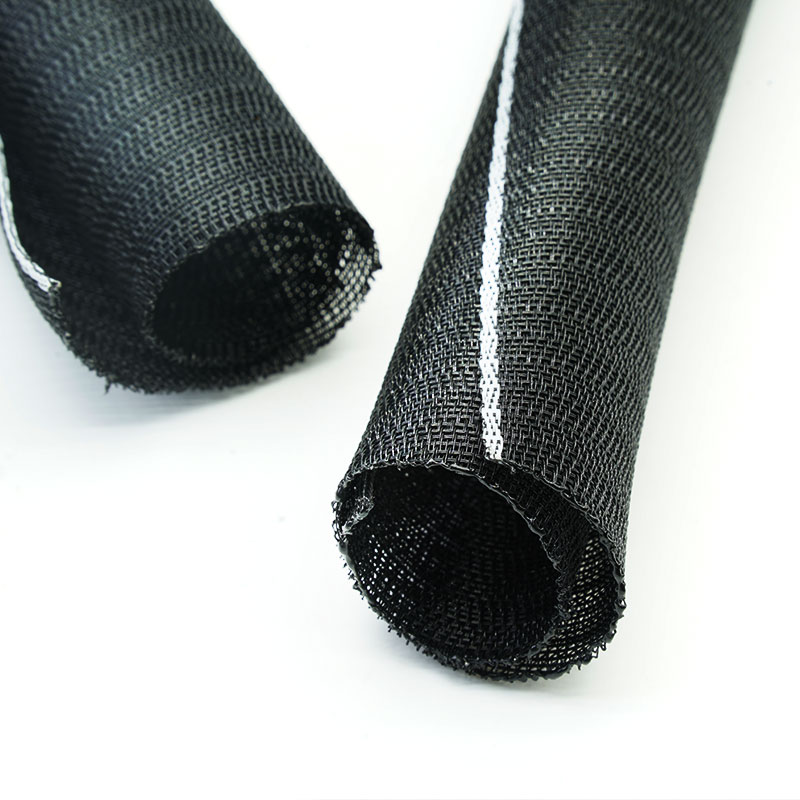

Por que escolher o tear dividido STW-PES?
1. Oferece cobertura macia totalmente em poliéster.
O tecido trançado cria uma superfície de contato uniforme ao redor dos cabos.
2. Adaptar chicotes elétricos existentes

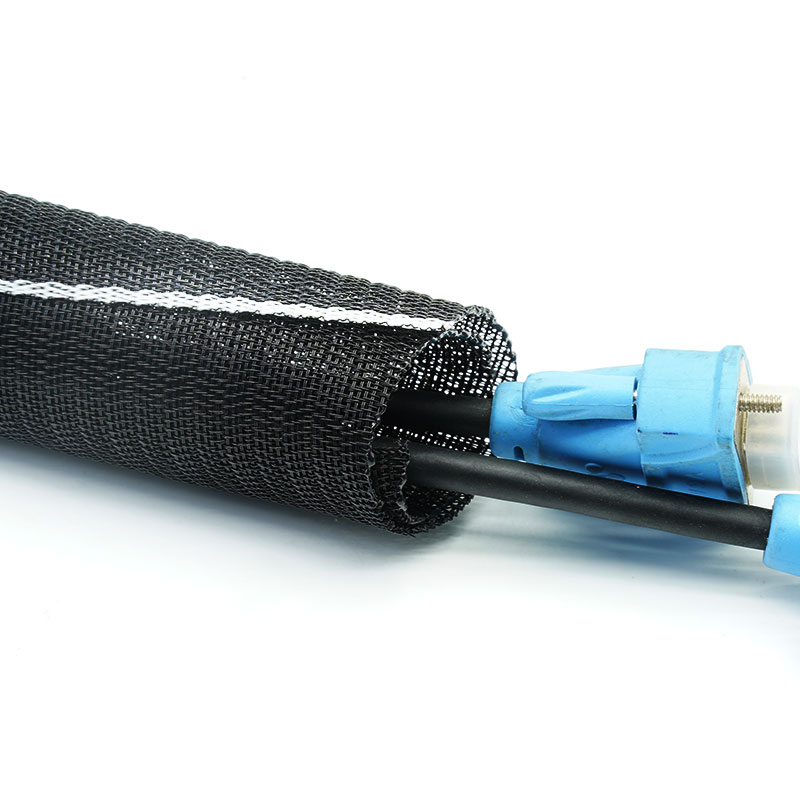

O perfil dividido é instalado sem a necessidade de remover os conectores.
3. Organize feixes de cabos mistos
A trama flexível contém fios e ramificações irregulares.
4. Mantenha a manutenção simples
A manga reabre para inspeção e troca de cabos.
Principais características
1. Construção com fio totalmente em poliéster
Oferece proteção têxtil leve.
2. Design de tecido dividido
Instala-se pela lateral.
3. Superfície de contato macia
Protege as capas dos cabos e os painéis próximos.
4. Canaleta flexível para cabos
Acompanha as curvas e a variação do feixe.
5. Ramificações acessíveis
Permite saídas de cabos locais.
6. Proteção geral contra abrasão
Reduz o atrito e o desgaste rotineiros.
7. Fornecimento OEM personalizado
É possível consultar tamanhos, comprimentos, cores e embalagens.
| Material | Poliéster |
| Construção | tear dividido tecido |
| Sobreposição | ≥35% |
| Temperatura de trabalho | -40°C a +125°C |
| Ponto de fusão | 240±10°C |
| Inflamabilidade | DIN5510 |

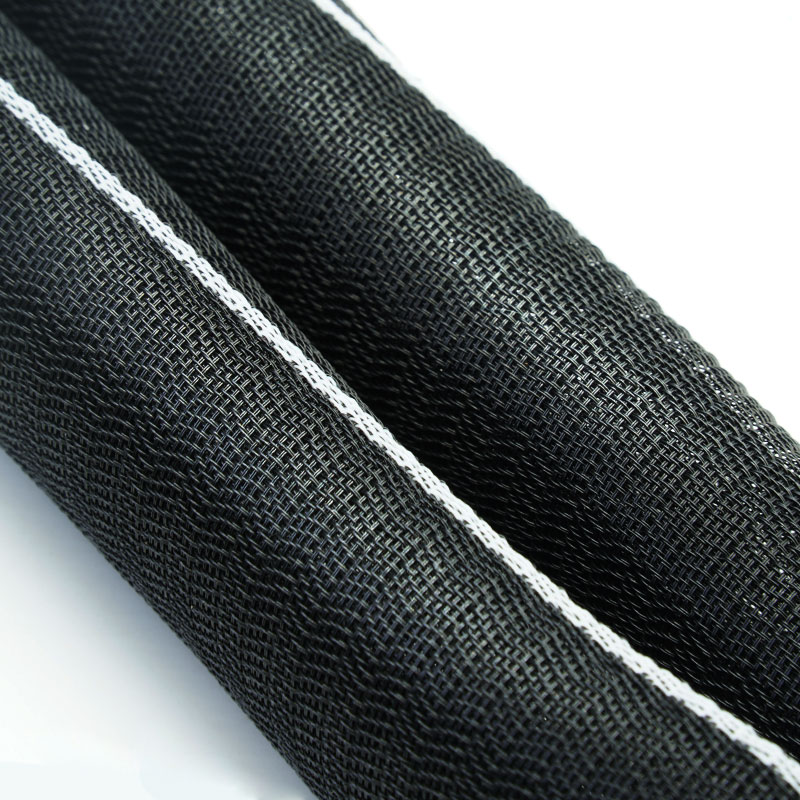

| Cor padrão | Preto com uma faixa de identificação branca. |
| Em conformidade com a RoHS | Sim |
| Em conformidade com o REACH | Sim |
| Livre de halogênio | Sim |
| Resistente aos raios UV | Sim |
| Ferramenta de corte | Lâmina ou faca quente |
| Fornecer | Rolos ou comprimentos cortados |
Especificações
Número da peça | ID (mm) | Largura de propagação
(mm) | Faixa de diâmetro do feixe (mm) | Embalagem Comprimento (m/carretel) |
Min | Máximo |
STW-PES-005-BK | 5 | 25±4 | 4 | 6 | 100 |
STW-PES-008-BK | 8 | 40±4 | 6 | 9 | 100 |
STW-PES-010-BK | 10 | 45±4 | 8 | 11 | 100 |
STW-PES-013-BK | 13 | 65±5 | 12 | 15 | 50 |
STW-PES-016-BK | 16 | 77±5 | 15 | 18 | 100 |
STW-PES-019-BK | 19 | 97±5 | 18 | 22 | 100 |
| | | 23 | 26 | 50 |
| | | 28 | 30 | 50 |
| | | 29 | 34 | 25 |
| | | 35 | 40 | 25 |
| | | 48 | 52 | 25 |
● Nota: Selecione o tamanho de acordo com o diâmetro real do feixe e assegure uma sobreposição de pelo menos 35% após a instalação.
Aplicações típicas
interiores automotivos
Organiza a fiação atrás dos painéis, assentos e acabamentos.
máquinas industriais
Protege os cabos de controle ao redor de estruturas e painéis.
Armários elétricos
Contém a fiação, mantendo o acesso para resolução de problemas.
Eletrodomésticos
Protege os leads internos do contato com o setor imobiliário.
Equipamentos de escritório e eletrônicos
Cria um feixe de cabos limpo e funcional.
Meça o comprimento do feixe, incluindo ramificações e conectores. Escolha uma sobreposição suficiente para garantir uma cobertura segura nas curvas. Considere os requisitos de resistência à abrasão, movimentação, temperatura, fluidos e aparência. Selecione uma versão específica com resistência ao fogo (FR), alta temperatura ou raios UV quando essas propriedades forem necessárias.
Personalização disponível
Diâmetro e sobreposição - Compatíveis com o feixe de cabos.
Densidade da trama - Ajustada para cobertura e toque.
Cortes nos comprimentos e extremidades - Peças preparadas com o acabamento acordado.
Cores e embalagens - Etiquetas para projetos, sacolas e caixas de papelão personalizadas disponíveis.
A STW-PES padrão é uma capa têxtil de poliéster de uso geral. Não atribua classificações de resistência à chama, raios UV, altas temperaturas ou redução de ruído sem dados que as comprovem. Documentos aplicáveis relacionados a RoHS, REACH e halogênios podem ser fornecidos para materiais confirmados.
Controle do fio de poliéster - Material e cor verificados.
Inspeção de qualidade do tecido: são verificadas a cobertura, as bordas e a presença de contaminantes.
Verificação dimensional - Tamanho, sobreposição e comprimento confirmados.
Liberação final - Rótulos, quantidade e embalagem são verificados.
01. O STW-PES é o mesmo que a versão 175 C?
Não. Utilize STW-PET-HT quando for necessária uma construção aprovada para altas temperaturas.
02. Pode ser instalado sobre conectores?

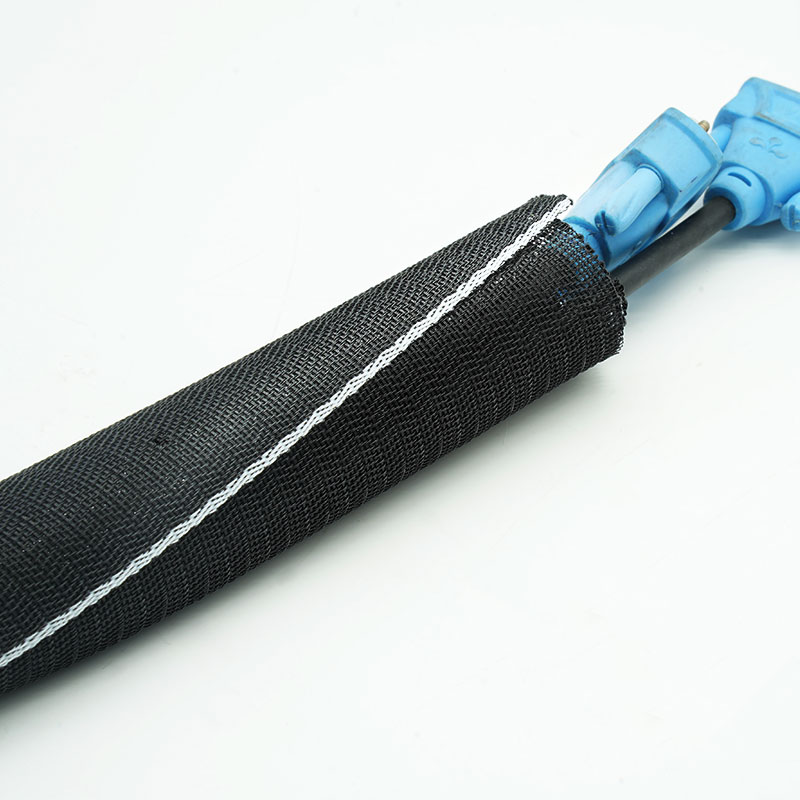

Sim. A película protetora bipartida é instalada pela lateral.
03. É possível fornecer cores personalizadas?
Sim, sujeito à disponibilidade do fio e à quantidade mínima de encomenda.
Solicite uma amostra ou um orçamento.
Envie a gama de especificações, o ambiente de instalação, o desempenho necessário, o comprimento de corte e a quantidade desejada. A MJ FLEX recomendará uma solução adequada e providenciará uma amostra ou orçamento.
