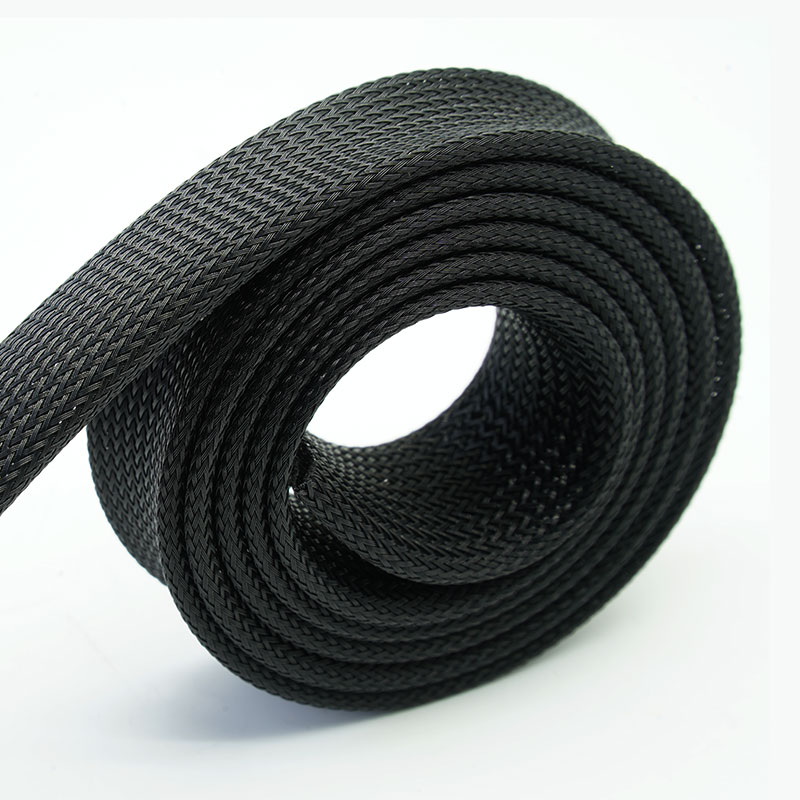

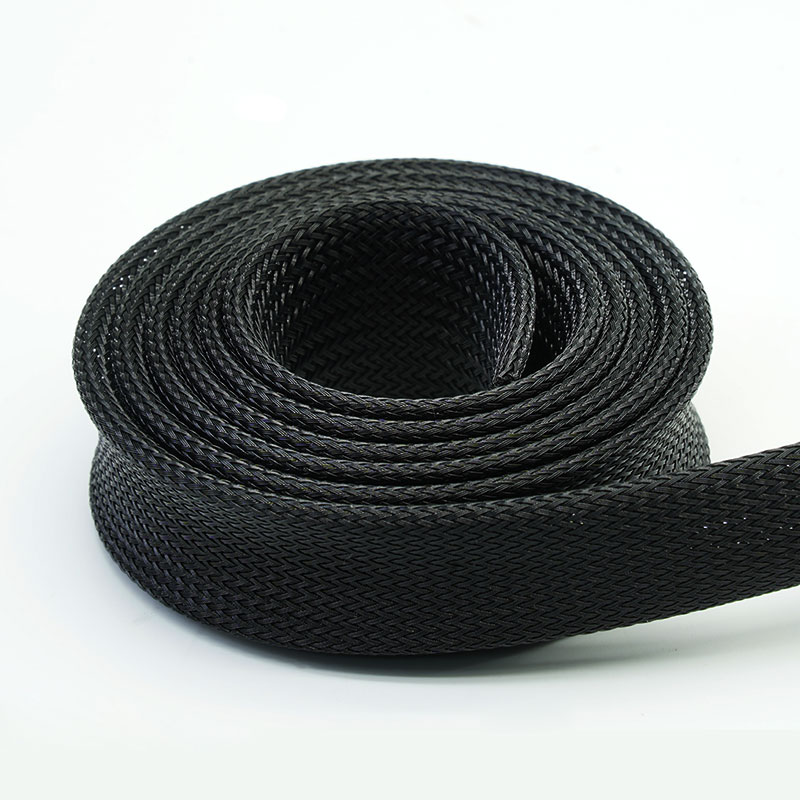

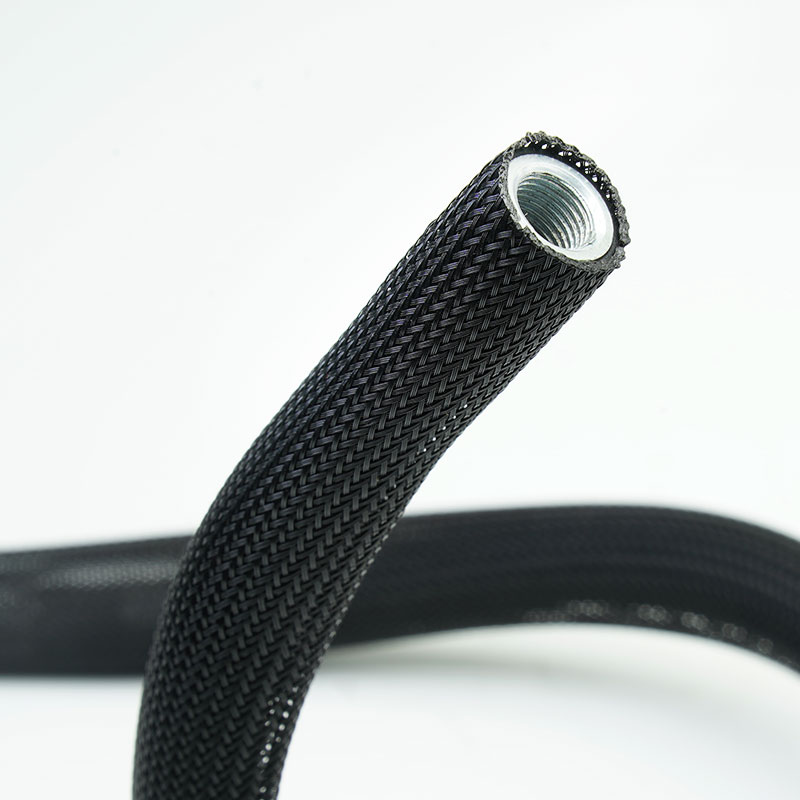

Proteção flexível contra abrasão para conjuntos de cabos e mangueiras industriais.
Por que escolher a manga trançada de nylon PA6?
• Melhorar a proteção em ambientes de alta altitude.
O PA6 oferece uma barreira trançada resistente para feixes de cabos que se atritam contra estruturas, invólucros ou componentes próximos.
• Conectores de encaixe sem construção bipartida
A malha expansível se alarga durante a instalação e se recolhe ao redor do feixe de cabos.
• Equilibre resistência e flexibilidade.
A manga acompanha as curvas e as mudanças no perfil do feixe de cabos sem o peso de um conduíte rígido.
• Suporte à produção específica da aplicação
As informações de teste disponíveis podem ser comparadas com o tamanho proposto, o local de instalação e as especificações do projeto do cliente antes da aprovação.
Principais características
1. Construção com monofilamento de PA6
Oferece proteção mecânica durável com uma estrutura trançada flexível.
2. Alcance de instalação expansível

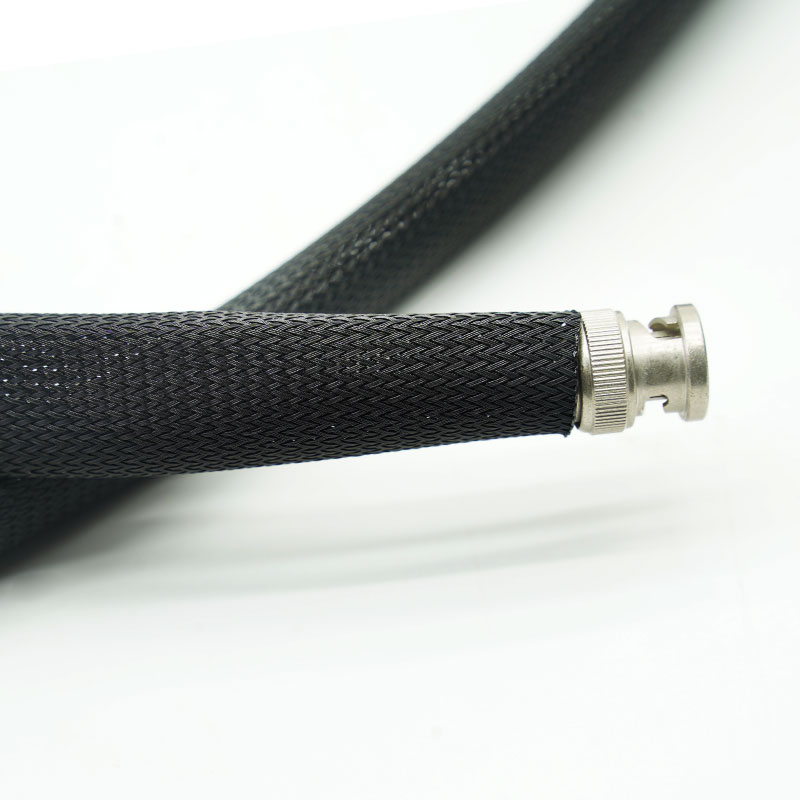

Passa por cima dos conectores e acomoda variações moderadas no diâmetro do feixe.
3. Boa resistência à abrasão
Ajuda a reduzir o desgaste da capa do cabo em máquinas e equipamentos.
4. Desempenho de curvatura flexível

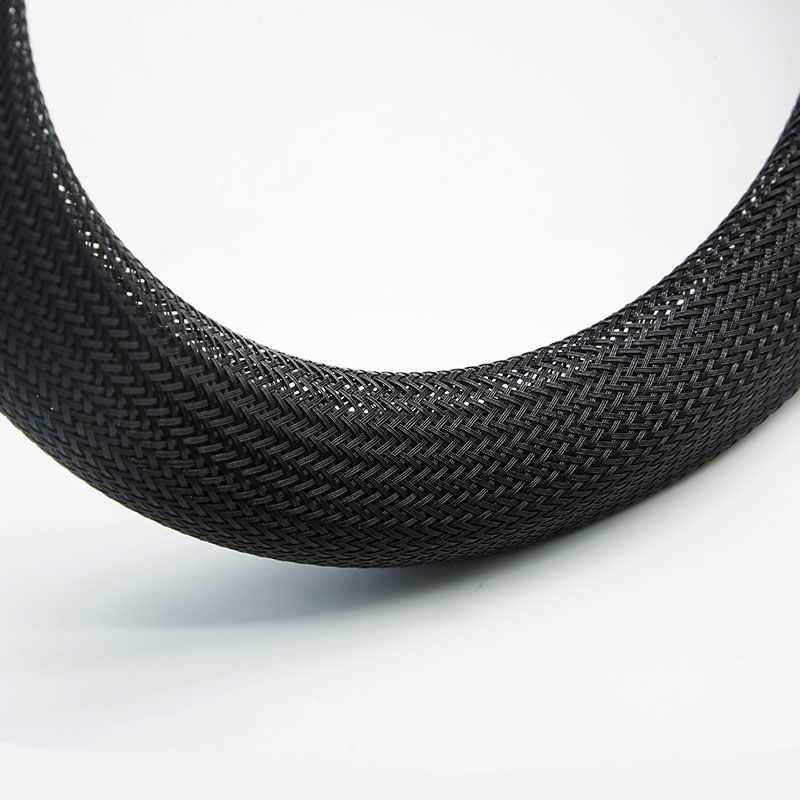

Segue trajetórias curvas do arnês, mantendo uma cobertura organizada.
5. Trança aberta leve
Adiciona proteção sem selar o feixe de cabos ou criar um conduto volumoso.
6. Opções de fornecimento personalizadas
Disponível em tamanhos, cores, comprimentos de corte e embalagens específicos para cada projeto, sujeitos a revisão.
| Material | Monofilamento PA6 |
| Construção | trança expansível |
| Temperatura de trabalho | -40°C a +125°C |
| Ponto de fusão | 220±10°C |
| Inflamabilidade | UL94 V2 |
| Resistência à abrasão | Alto |
| Espessura da parede | 0,65 ± 0,05 mm |
| Cor padrão | Preto |
| Em conformidade com a RoHS | Sim |
| Em conformidade com o REACH | Sim |
| Livre de halogênio | Sim |
| Resistente aos raios UV | Sim |
| Ferramenta de corte | faca quente |
Especificações
Número da peça | Largura plana (L) | Faixa expandida (mm) | Parede Grossura (mm) | Embalagem Comprimento (m/carretel) |
Polegada | mm | Min.(I) | Máx.(O) |
BRS-PA6-003-BK | 1/8” | 3 | 1 | 6 | 0,65±0,05 | 1000 |
BRS-PA6-006-BK | 1/4” | 6 | 3 | 9 | 0,65±0,05 | 500 |
BRS-PA6-008-BK | 5/16” | 8 | 5 | 12 | 0,65±0,05 | 350 |
BRS-PA6-010-BK | 3/8” | 10 | 7 | 17 | 0,65±0,05 | 350 |
BRS-PA6-012-BK | 1/2” | 12 | 8 | 20 | 0,65±0,05 | 350 |
BRS-PA6-016-BK | 5/8” | 16 | 10 | 27 | 0,65±0,05 | 250 |
BRS-PA6-018-BK | 11/16" | 18 | 12 | 29 | 0,65±0,05 | 250 |
BRS-PA6-020-BK | 3/4” | 20 | 14 | 32 | 0,65±0,05 | 200 |
| 1” | 25 | 18 | 35 | 0,65±0,05 | 200 |
| 1-1/4” | 32 | 20 | 50 | 0,65±0,05 | 150 |
| 1-1/2” | 38 | 30 | 60 | 0,65±0,05 | 100 |
| 1-3/4” | 45 | 35 | 75 | 0,65±0,05 | 100 |
| 2” | 50 | 40 | 80 | 0,65±0,05 | 100 |
| 2-1/2” | 64 | 45 | 105 | 0,65±0,05 | 50 |
| 3” | 76 | 64 | 120 | 0,65±0,05 | 50 |
| 4” | 100 | 80 | 150 | 0,65±0,05 | 50 |
● Nota: A faixa expandida descreve a capacidade geométrica, não o ponto de operação contínua preferencial. Selecionar uma expansão próxima da máxima aumenta as aberturas da malha, reduz a cobertura da superfície e diminui o comprimento instalado.
Aplicações típicas
máquinas industriais
Protege a fiação de controle e dos sensores contra atrito com estruturas, proteções e superfícies de equipamentos em movimento.
Veículos automotivos e especiais
Agrupa chicotes elétricos em áreas que exigem roteamento flexível e maior proteção mecânica.
Robótica e automação
Controla a desordem dos cabos e o desgaste da superfície ao longo de rotas articuladas ou com manutenção repetida.
Ferramentas elétricas e equipamentos de produção
Protege os condutores internos contra vibrações, manuseio e contato com as carcaças.
Equipamentos náuticos e para atividades ao ar livre
Proporciona uma organização robusta de cabos em situações onde a exposição à umidade e o manuseio mecânico devem ser considerados em conjunto.
Forneça o diâmetro mínimo e máximo do feixe de cabos, o maior conector, o raio de curvatura, o nível de abrasão, a temperatura, os fluidos e os documentos necessários. O PA6 absorve mais umidade do que o PET, portanto, os requisitos dimensionais ou mecânicos em aplicações rigorosamente controladas devem ser analisados considerando as condições de serviço esperadas.
Opções de personalização
• Tamanho e faixa de expansão -O diâmetro nominal e o ângulo da trança podem ser verificados em relação ao feixe de cabos e ao maior conector.
• Opções de cores -A cor preta é padrão; outras cores podem ser avaliadas de acordo com a quantidade e a disponibilidade de matéria-prima.
• Serviço de corte sob medida -As peças pré-cortadas podem ser fornecidas com tolerância de comprimento e tratamento de extremidade acordados.
• Embalagem e identificação-O comprimento do rolo, a quantidade de caixas, as marcas próprias e as referências do projeto podem ser personalizados.
• Construção específica para cada aplicação-A densidade da trança e a seleção do fio podem ser revistas quando os requisitos de abrasão, flexibilidade ou cobertura forem diferentes do produto padrão.
O desempenho do PA6 depende da qualidade da resina, do fio e do estado de condicionamento selecionados. Documentação RoHS, REACH e de ausência de halogênios pode ser fornecida para materiais aprovados, quando aplicável. O PA6 padrão não deve ser descrito como UL 94 V-0, VW-1 ou FMVSS 302, a menos que a construção solicitada seja respaldada pelo relatório correspondente.
• Verificação de fios recebidos - A identidade do material, a cor e o estado do filamento são verificados antes do trançado.
• Controle da consistência da trança -Durante a produção, os operadores monitoram a cobertura, o padrão de seleção e os defeitos da superfície.
• Inspeção dimensional -O diâmetro nominal, o comportamento de expansão e a passagem do conector são verificados em relação à especificação aprovada.
• Verificações de comprimento e embalagem -O comprimento do rolo ou do corte, a rotulagem e a quantidade na embalagem são verificados antes da liberação.
• Inspeção visual final -O revestimento finalizado é verificado quanto a filamentos quebrados, contaminação, trançado irregular e extremidades danificadas.
01. Qual a diferença entre o PA6 e o revestimento de PET?
O PA6 é normalmente escolhido quando se prioriza a resistência, a flexibilidade e a resistência à abrasão do nylon. O PET é frequentemente selecionado para gerenciamento de cabos em geral, devido à sua estabilidade dimensional e ampla disponibilidade comercial.
02. Pode ser expandido através de conectores?
Sim. Selecione um tamanho nominal que possa passar pelo conector maior e envolver o feixe de cabos.
03. O PA6 é automaticamente retardante de chamas?
Não. O desempenho da chama depende do material e da construção específicos. Informe a norma exigida ao solicitar um orçamento.
04.É possível fornecer comprimentos cortados sob medida?
Sim, sujeito à tolerância de comprimento, acabamento final, embalagem e análise de pedido mínimo.
Solicite uma amostra ou um orçamento.
Compartilhe o diâmetro do feixe, o tamanho do conector, o ambiente, a norma exigida e a quantidade. A MJ FLEX recomendará uma construção adequada e providenciará amostras ou um orçamento.
