Por que escolher a manga trançada bipartida SBW-PET?
1. Evite a remoção do conector.
O design bipartido de autoenrolamento é instalado em torno de chicotes elétricos já finalizados, reduzindo o tempo de desmontagem durante a produção, atualizações e reparos.
2. Controle de abrasão e desordem do cabo
A malha de PET agrupa fios soltos e limita o atrito rotineiro com painéis, carcaças e componentes próximos.
3. Mantenha a fiação acessível
A manga pode ser aberta localmente para inspeção, ramificações ou adição de cabos, simplificando a manutenção em campo.
4. Lidar com a alteração do formato dos pacotes
A manga pode ser aberta localmente para inspeção, ramificações ou adição de cabos, simplificando a manutenção em campo.
Principais características
1. Instalação de adaptação fácil

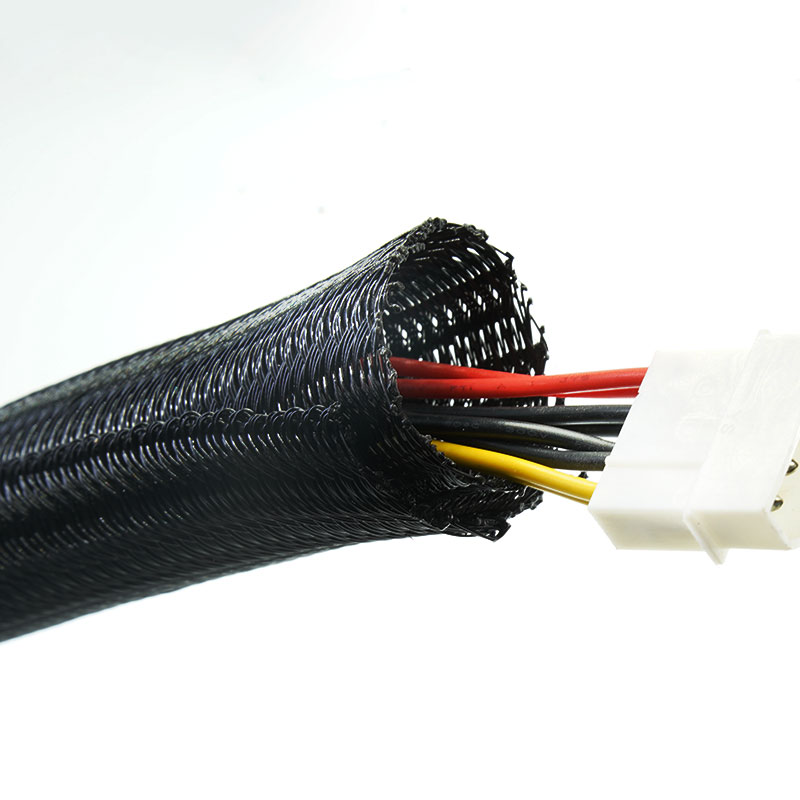

Instala-se em torno de feixes de cabos já montados, sem a necessidade de remover os conectores.
2. Acesso para cabos em condições de uso
A estrutura autoenvolvente mantém a cobertura, permitindo ramificações e manutenção posterior.
3. Proteção leve contra abrasão
A trança de monofilamento PET protege as superfícies dos cabos sem a necessidade de um conduíte rígido.
4. Roteamento flexível de chicotes elétricos
A manga segue trajetórias curvas e se adapta a formatos de feixes irregulares.
5. Cobertura envolvente segura
A construção sobreposta fecha-se em torno do feixe e ajuda a manter os cabos individuais contidos.
6. Capacidade de pacote expansível
A abertura flexível acomoda variações moderadas de diâmetro ao longo do arnês.
7. Opções de fornecimento personalizadas
O diâmetro, a cor, o comprimento do corte, a embalagem e a rotulagem podem ser personalizados mediante análise da produção.
| Material | Monofilamento e multifilamento PET |
| Construção | trançado dividido autoenrolável |
| Sobreposição | ≥35% |
| Temperatura de trabalho | -40°C a +125°C |
| Ponto de fusão | 240±10°C |
| Inflamabilidade | FMVSS 302 |
| Resistência à abrasão | ISO 6722 Classe 10, ≥4.000 ciclos |
| Resistência a líquidos | Referência: GMW14327 |
| Cor padrão | Preto |
| Certificação | RoHS, REACH |
| Livre de halogênio | Sim |
| Resistente aos raios UV | Sim |
| Ferramenta de corte | faca quente |
Especificações
Número da peça | Tamanho nominal (mm) | Faixa de diâmetro do feixe (mm) | Embalagem Comprimento (m/carretel) |
Min | Máximo |
SBW-PET-003-BK | Φ3 | 2 | 4 | 300 |
SBW-PET-005-BK | Φ5 | 3 | 6 | 200 |
SBW-PET-006-BK | Φ6 | 4 | 7 | 200 |
SBW-PET-008-BK | Φ8 | 6 | 10 | 100 |
SBW-PET-010-BK | Φ10 | 8 | 11 | 100 |
SBW-PET-013-BK | Φ13 | 12 | 15 | 50 |
SBW-PET-016-BK | Φ16 | 15 | 18 | 25 |
SBW-PET-019-BK | Φ19 | 18 | 22 | 25 |
| | 23 | 26 | 25 |
| | 28 | 30 | 25 |
| | 29 | 34 | 25 |
| | 35 | 40 | 25 |
| | 46 | 55 | 25 |
● Nota: Selecione o tamanho de acordo com o diâmetro real do feixe e assegure uma sobreposição de pelo menos 35% após a instalação.
Aplicações típicas
Interiores automotivos e chicotes elétricos para veículos em geral
Organiza e protege a fiação que passa por painéis, portas, assentos e equipamentos internos, ajudando a reduzir o desgaste dos cabos, fios soltos e dificuldades de instalação.
Máquinas industriais e painéis de controle
Agrupa cabos de controle, sensores e energia dentro de máquinas e painéis elétricos, ajudando a prevenir a desorganização dos cabos, o desgaste da superfície e a dificuldade de manutenção.
Robótica e Equipamentos Automatizados
Oferece proteção flexível para cabos instalados em trajetórias curvas ou com movimentos moderados, ajudando a lidar com curvaturas repetidas, contato entre cabos e roteamento complexo.
Aparelhos elétricos e conjuntos eletrônicos
Mantém a fiação interna organizada e protegida do contato com as carcaças, componentes e bordas afiadas, ao mesmo tempo que preserva o acesso para montagem e inspeção.
Organização e manutenção de cabos de retrofit
Instala-se em torno de feixes de cabos existentes ou terminados sem desconectar os conectores, simplificando atualizações, reparos e adições de cabos.
Especificações
Meça o diâmetro externo do feixe de fios finalizado em seus pontos mais estreito e mais largo, incluindo conectores, ramificações e pontos de fixação. Selecione uma luva que feche com sobreposição suficiente em todo o percurso. Especifique também o ambiente de instalação, o nível de abrasão, a frequência de acesso necessária, a cor, o comprimento de corte e quaisquer normas de inflamabilidade ou padrões da indústria aplicáveis.
Personalização disponível
A MJ FLEX oferece suporte a OEM e ODM desde a seleção de materiais e construção até a amostragem, embalagem e requisitos de produção em série:
• Cor, comprimento de corte e comprimento do carretel.
• Densidade e cobertura da trança.
• Etiquetas, códigos de barras, montagem de kits e embalagens.
• Amostras, requisitos de inspeção e documentos comprobatórios.
• SBW-PET-UV — Manga trançada autoenvolvente resistente a UV
• SBW-PET-FR-V0 — Manga autoenvolvente retardante de chamas UL94 V-0
• SBW-PET-FR-EN45545 — Manga trançada auto-fechante EN45545 para ferrovia
• SBW-PET-RR — Manga trançada bipartida resistente a roedores
01. É possível instalá-lo sem desconectar o chicote de fios?
Sim. A estrutura bipartida envolve um feixe já montado e é adequada para instalações de adaptação.
02. A manga permanece acessível após a instalação?
Sim. Pode ser aberto localmente para inspeção, reparo ou adição de cabos, embora o manuseio repetido deva ser considerado ao selecionar a estrutura.
03. A versão padrão é adequada para um projeto com certificação de retardamento de chamas?
Utilize a versão correspondente VW-1, UL 94 V-0 ou EN 45545 quando a especificação do projeto exigir um padrão de desempenho ao fogo definido.
04. Como escolher o tamanho correto?
Forneça a faixa de diâmetro externo real do feixe e, se possível, um desenho ou amostra. A MJ FLEX pode verificar a cobertura e a sobreposição antes da produção.
05. Como deve ser cortado?
Utilize uma faca quente com controle de temperatura para selar a borda do PET e reduzir o desgaste.
06. É possível personalizar as cores, comprimentos e embalagens?
Sim. A quantidade mínima de encomenda e o prazo de entrega dependem da cor, tamanho, comprimento do corte, rotulagem, embalagem e requisitos de inspeção.
Solicite uma amostra ou um orçamento.
Para obter uma recomendação técnica e um orçamento precisos, forneça as seguintes informações:
1. Diâmetro mínimo e máximo do feixe.
2. Tamanho do maior conector, ramificação ou transição.
3. Tamanho da manga necessário e comprimento de instalação.
4. Temperatura de operação e pontos de abrasão.
5. Documentos necessários relativos à inflamabilidade, abrasão e conformidade.
6. Cor, comprimento de corte, etiquetas e embalagem.
7. Quantidade de amostras, quantidade do pedido e cronograma de entrega.
