Por que escolher BRS-PAMF?Nylon Manga multifilamentar?
• Proteja as superfícies sensíveis dos cabos.
A superfície de contato multifilamentar mais macia ajuda a reduzir marcas e atritos nas capas de cabos acabadas.
• Melhorar a flexibilidade em rotas apertadas
A trança, com textura semelhante à de um tecido, adapta-se perfeitamente às curvas e aos formatos irregulares dos arreios.
• Tornar a montagem manual mais confortável
Fios macios são mais fáceis de manusear na montagem de equipamentos, veículos e eletrodomésticos.
• Controle a abrasão sem uma sensação rígida.
A manga proporciona uma camada de desgaste sacrificial, mantendo o arnês flexível.
Principais características

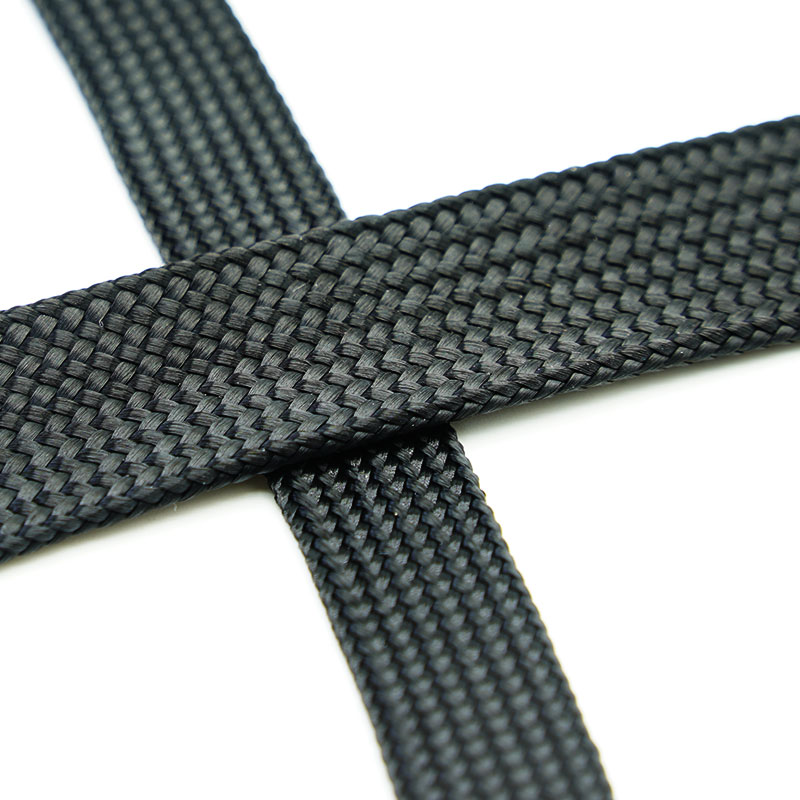

1. Fio multifilamento de náilon macio
Cria uma superfície semelhante a um tecido para proteção e manuseio de cabos.

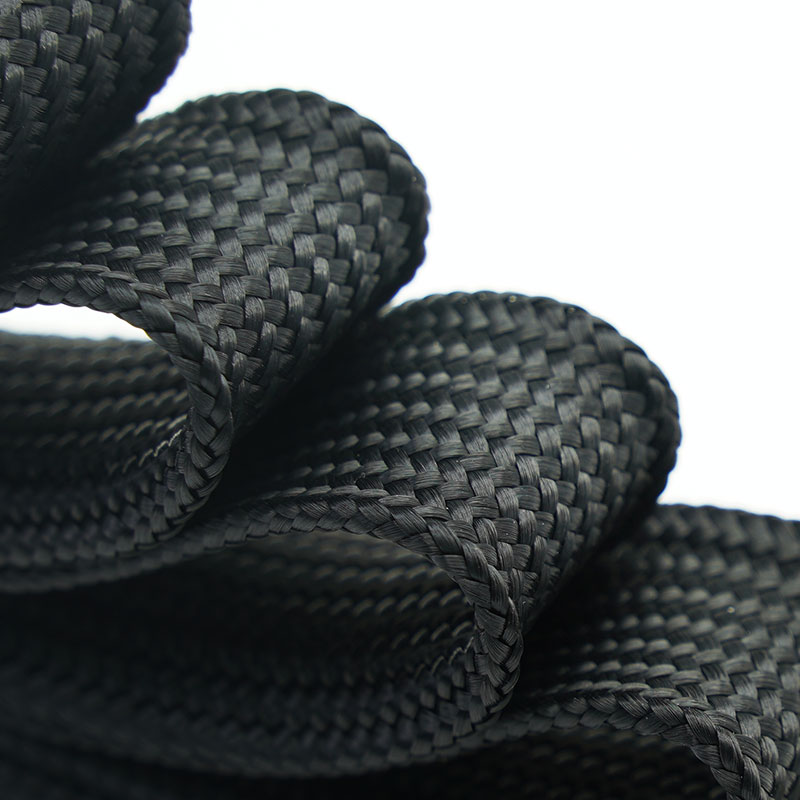

2. Cobertura trançada conforme
Ajusta-se perfeitamente a feixes irregulares e percursos de cabos curvos.
3. Barreira flexível contra abrasão
Ajuda a proteger o revestimento dos cabos contra atrito e arranhões rotineiros.
4. Contato reduzido com superfícies rígidas
Útil em situações onde uma manga rígida de monofilamento poderia marcar componentes acabados próximos.
5. Construção expansível
Acomoda conectores e variações moderadas no diâmetro do feixe.
6. Agrupamento de cabos com baixo volume
Organiza chicotes elétricos sem a rigidez dos conduítes.
7. Opções de acabamento personalizadas
O comprimento do corte, a cor, a embalagem e o acabamento final podem ser revistos de acordo com o projeto.
| Material | Multifilamento de nylon |
| Construção | Trança macia semelhante a tecido |
| Temperatura de trabalho | -40°C a +125°C |
| Ponto de fusão | 220±10°C |
| Inflamabilidade | UL 94 HB |
| Resistência à abrasão | Extremamente alto |
| Cor padrão | Preto |
| Em conformidade com a RoHS | Sim |
| Em conformidade com o REACH | Sim |
| Livre de halogênio | Sim |
| Ferramenta de corte | faca quente |
Especificações
Número da peça | Largura plana (L) | Faixa expandida (mm) | Embalagem Comprimento (m/carretel) |
Polegada | mm | Min.(I) | Máx.(O) |
BRS-PAMF-003-BK | 1/8” | 3 | 2 | 4 | 350 |
BRS-PAMF-006-BK | 1/4” | 6 | 4 | 7 | 350 |
BRS-PAMF-008-BK | 5/16” | 8 | 5 | 9 | 350 |
BRS-PAMF-010-BK | 3/8” | 10 | 6 | 11 | 350 |
BRS-PAMF-012-BK | 1/2” | 12 | 8 | 13 | 300 |
BRS-PAMF-016-BK | 5/8” | 16 | 10 | 17 | 250 |
BRS-PAMF-019-BK | 3/4” | 18 | 12 | 20 | 200 |
| 8/9” | 23 | 15 | 24 | 200 |
| 1-1/4” | 32 | 20 | 33 | 150 |
| 1-1/2” | 38 | 24 | 39 | 100 |
| 2” | 50 | 32 | 51 | 100 |
| 2-1/2” | 63 | 40 | 64 | 100 |
● Nota: A faixa expandida descreve a capacidade geométrica, não o ponto de operação contínua preferencial. Selecionar uma expansão próxima da máxima aumenta as aberturas da malha, reduz a cobertura da superfície e diminui o comprimento instalado.
Aplicações típicas
chicotes elétricos internos automotivos
Protege os cabos próximos a acabamentos, assentos e módulos internos, reduzindo o contato direto com superfícies acabadas.

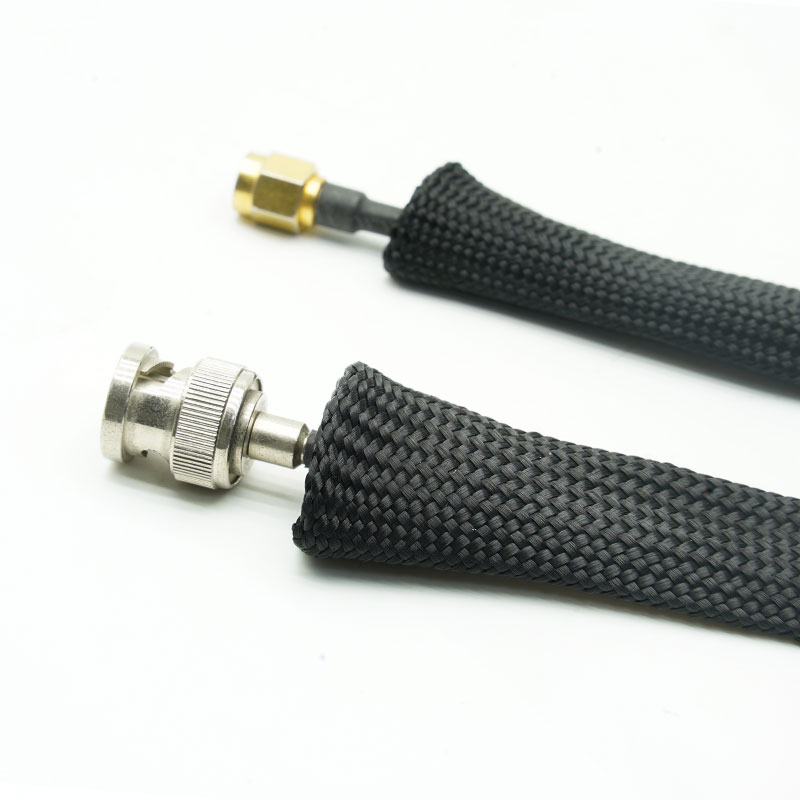

Cabos de áudio e comunicação
Agrupa cabos flexíveis em locais onde a aparência, o toque e a proteção da superfície são importantes.
Equipamentos médicos e de laboratório
Organiza cabos de baixa tensão que exigem manuseio flexível; os requisitos de limpeza e biocompatibilidade necessitam de aprovação separada.
eletrodomésticos
Protege a fiação interna que passa ao redor de invólucros e componentes sem adicionar rigidez excessiva.
Robótica e equipamentos articulados
Permite uma cobertura precisa e flexível em feixes de cabos que se dobram ou são manuseados durante a manutenção.
Seleção de tamanho e instalação
• Meça o feixe de cabos e o maior conector que deve passar pela manga.
• Escolha um tamanho que se encaixe na faixa indicada sem usar a expansão máxima.
• Deixe um comprimento extra para o ajuste da trança e, em seguida, corte com uma faca quente para selar a ponta.

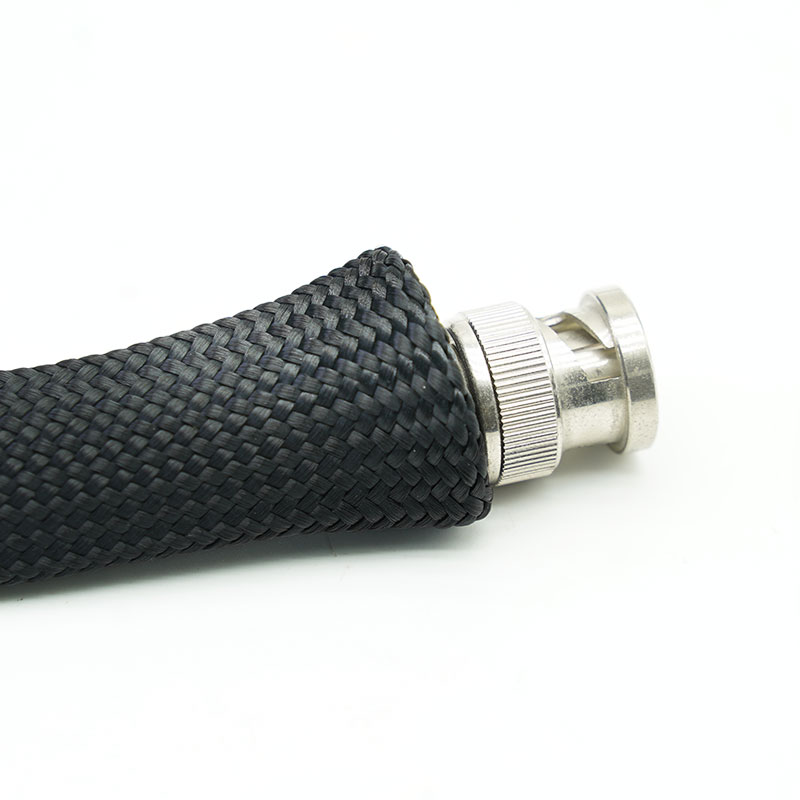

• Comprima a manga, deslize-a sobre o conector, solte-a em volta do feixe de fios e prenda as extremidades.
Caso o arnês não possa ser desconectado, selecione uma manga bipartida, com fecho automático, zíper ou fecho de velcro.
Como selecionar
Utilize nylon multifilamento quando o contato suave, a flexibilidade e a proteção das superfícies acabadas do cabo forem mais importantes do que o comportamento aberto e elástico da trança monofilamento. Informe o material da capa do cabo, a frequência de curvatura, a fonte de abrasão, os requisitos de limpeza, o tamanho do feixe e o tratamento final desejado.
• Sensação e construção do fio - A quantidade de filamentos e o design da trança podem ser avaliados em termos de maciez, cobertura e manuseio.
• Correspondência de tamanho de pacote - O tamanho nominal pode ser selecionado com base no diâmetro do cabo instalado e na passagem necessária do conector.
• Seleção de cores - A cor preta é padrão; cores especiais dependem da disponibilidade do fio e da quantidade mínima de encomenda.
• Preparação de corte no comprimento desejado - As peças podem ser fornecidas para linhas de montagem com tolerância e método de controle final acordados.

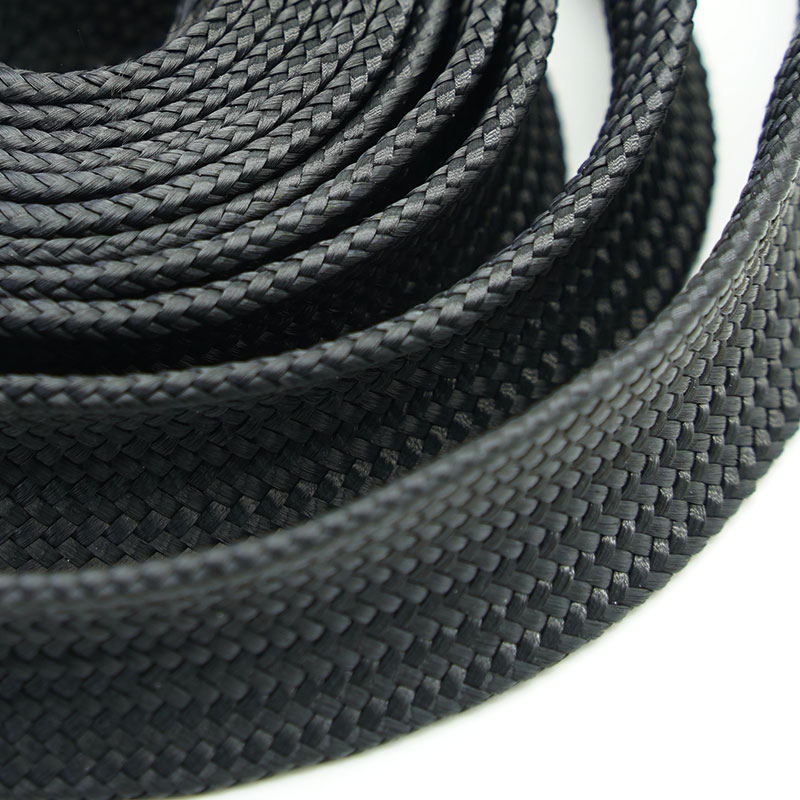

• Formato da embalagem - Bobinas, rolos, sacos, marcas próprias e quantidades de kits podem ser discutidos para o projeto.
Documentos de conformidade de materiais, como RoHS, REACH e declarações de ausência de halogênio, podem estar disponíveis para o fio de nylon selecionado. A construção multifilamentar macia, por si só, não garante desempenho acústico, médico, biocompatível ou retardante de chamas. Qualquer requisito desse tipo deve ser avaliado com base em um método de teste específico e na construção do produto final.
• Verificação de limpeza do fio - O fio multifilamento é inspecionado quanto à contaminação, danos e consistência de cor.
• Inspeção de superfícies macias - A trança finalizada é verificada quanto a filamentos salientes e defeitos que possam danificar o revestimento do cabo.
• Controle de cobertura - A densidade e a aparência da trança são monitoradas ao longo de todo o processo de produção.
• Verificação de ajuste - Amostras representativas são verificadas na faixa de preço pretendida.
• Proteção da embalagem - A embalagem finalizada é feita de forma a reduzir amassamentos, contaminação e emaranhamento durante o transporte.
01. A manga multifilamento é mais macia que a manga monofilamento?
Sim. Os filamentos finos agrupados criam uma superfície de contato mais macia, semelhante à de um tecido.
02. Elimina o ruído?
Não se deve presumir uma redução de ruído generalizada. O desempenho em termos de ruído depende do conjunto completo, das superfícies de contato, da pré-carga e das condições de vibração.
03. Pode ser utilizado em equipamentos médicos?
Pode ser considerado para organização de cabos, mas quaisquer requisitos de biocompatibilidade, esterilização ou limpeza devem ser avaliados separadamente.
04.Como são controladas as extremidades cortadas?
O método de corte e acabamento adequado depende da estrutura do fio. Confirme o comprimento de corte e o processo de montagem necessários antes da produção.
Compartilhe o diâmetro do feixe, o tamanho do conector, o ambiente, a norma exigida e a quantidade. A MJ FLEX recomendará uma construção adequada e providenciará amostras ou um orçamento.
