Por que escolher o tear dividido trançado STW-PET-W?
1. Seguir rotas complexas para veículos
A estrutura ondulada tricotada se adapta às curvas e aos diferentes perfis dos arneses.
2. Instalação do chicote de velocidade

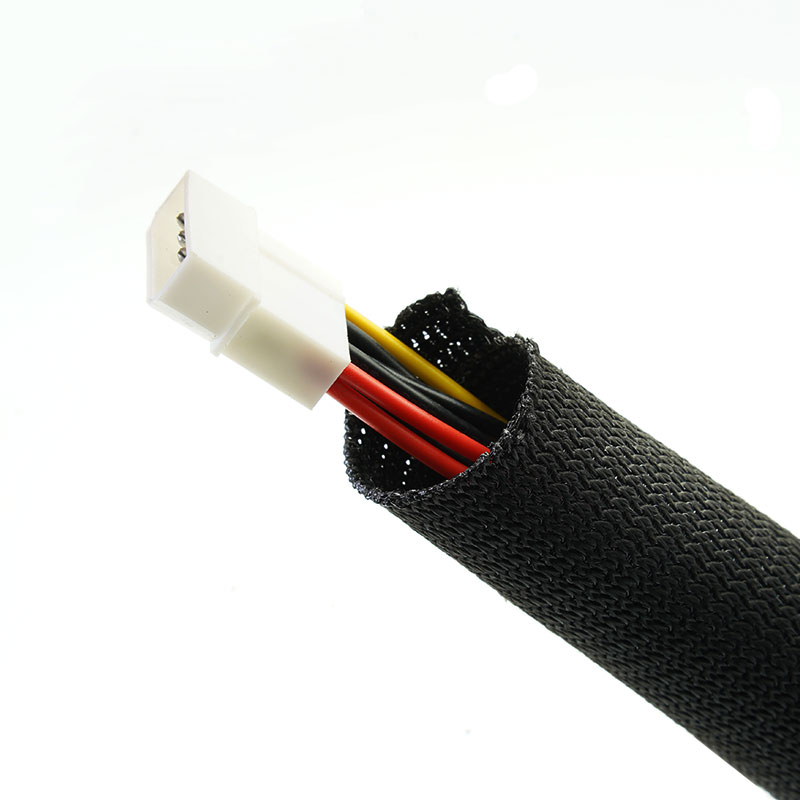

A entrada lateral permite a passagem de cabos já terminados sem a necessidade de puxá-los através de um tubo fechado.
3. Proteja os cabos próximos aos painéis.
A cobertura têxtil reduz o desgaste da jaqueta em contato com a estrutura do veículo.
4. Simplificar o serviço e o encaminhamento de filiais
O tear dividido abre localmente para saídas e manutenção.
Principais características

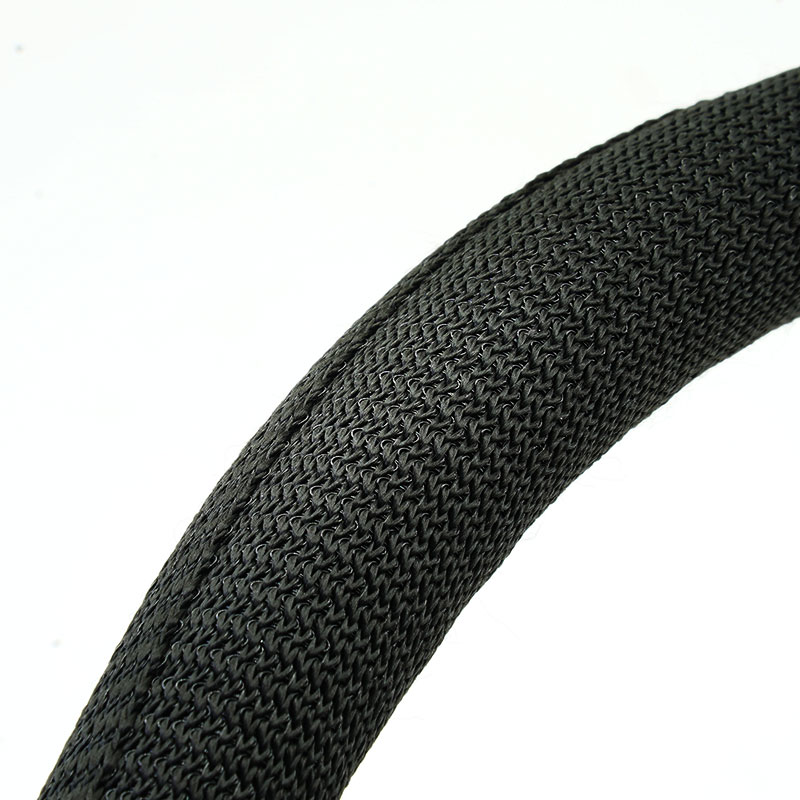

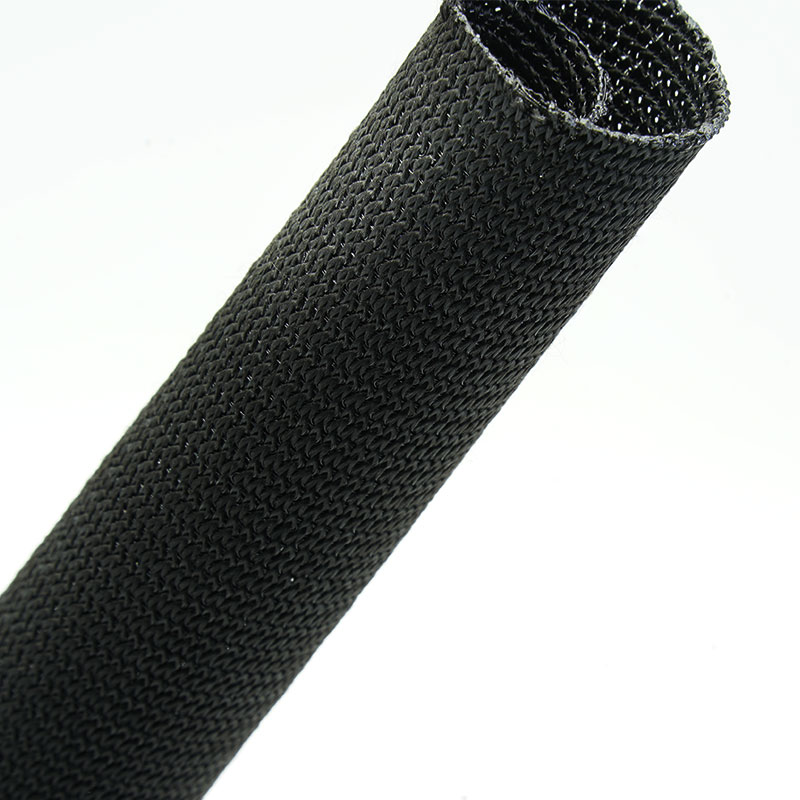

1. Estrutura ondulada de malha de urdidura
Oferece cobertura têxtil flexível.

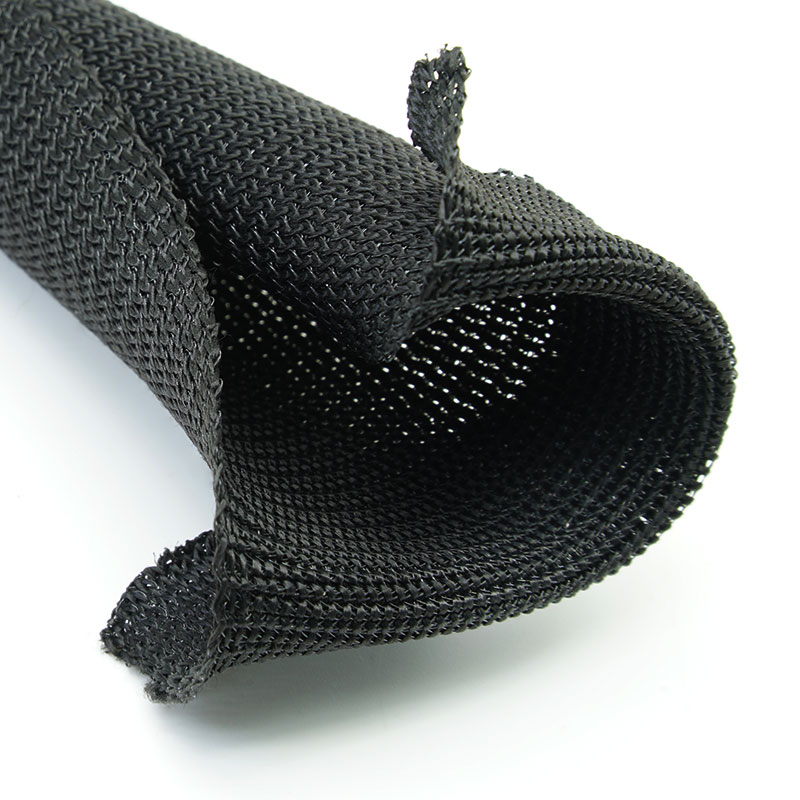

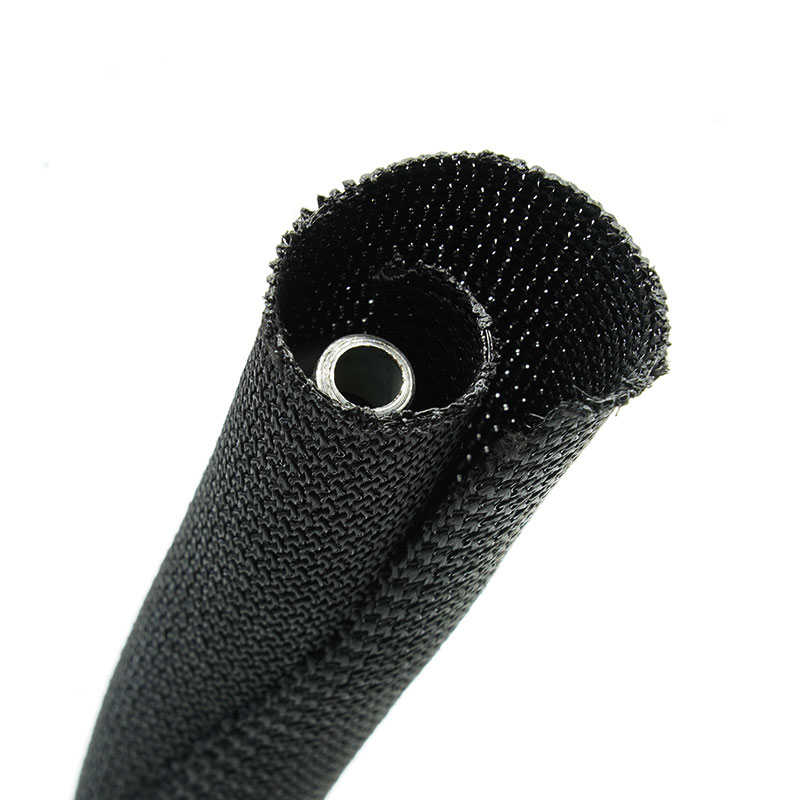

2. Perfil envolvente dividido
Permite instalação com entrada lateral.
3. Flexibilidade de roteamento automotivo
Segue curvas e feixes irregulares.
4. Construção amigável aos ramos
Permite saídas de fios locais.
5. Proteção contra abrasão
Ajuda a reduzir o desgaste da capa do cabo.
6. Alternativa leve
Evita o uso de conduítes rígidos e volumosos em áreas protegidas.
7. Fornecimento de chicotes elétricos personalizados
É possível consultar tamanhos, comprimentos e embalagens.
| Material | Multifilamento PET + monofilamento |
| Construção | Tear dividido de malha de urdidura |
| Sobreposição | ≥35% |
| Temperatura de trabalho | -40°C a +150°C |
| Ponto de fusão | 240±10°C |
| Inflamabilidade | UL94 V0, FMVSS302, GB8410-2006 |
| Cor padrão | Preto, outras cores sujeitas a quantidade mínima de pedido. |
| Certificação | RoHS, REACH, Livre de halogênios |
| Livre de halogênio | Sim |
| Resistente aos raios UV | Sim |
| Ferramenta de corte | Lâmina ou faca quente |
| Fornecer | Rolos ou comprimentos cortados |
Especificações
Número da peça | ID (mm) | | Largura de propagação
(mm) | Faixa de diâmetro do feixe (mm) | Embalagem Comprimento (m/carretel) |
Min | Máximo |
STW-PET-005-BK-W | 5 | 7 | 25±4 | 4 | 6 | 200 |
STW-PET-008-BK-W | 8 | 10 | 40±4 | 6 | 9 | 100 |
STW-PET-010-BK-W | 10 | 12 | 45±4 | 8 | 11 | 80 |
STW-PET-013-BK-W | 13 | 15 | 65±5 | 12 | 15 | 50 |
STW-PET-016-BK-W | 16 | 18 | 77±5 | 15 | 18 | 100 |
STW-PET-019-BK-W | 19 | 21 | 97±5 | 18 | 22 | 100 |
| | | | 23 | 26 | 50 |
| | | | 28 | 30 | 50 |
| | | | 29 | 34 | 50 |
| | | | 35 | 40 | 50 |
| | | | 48 | 52 | 25 |
● Nota: Selecione o tamanho de acordo com o diâmetro real do feixe e assegure uma sobreposição de pelo menos 35% após a instalação.
Aplicações típicas
chicotes do painel
Encaminhamento de cabos ramificados através de espaços interiores confinados.
Sistemas de portas e assentos
Protege cabos flexíveis em torno de módulos móveis.
Fiação da carroceria e do teto
Contém longos trechos de cabos atrás dos painéis de acabamento.
máquinas industriais
Organiza a fiação dos sensores ao redor das estruturas e curvas.
Eletrodomésticos
Protege os agrupamentos de cabos internos próximos às caixas de junção.
Meça o diâmetro mínimo e máximo do feixe, a localização das ramificações e o raio de curvatura. Selecione um tamanho que feche com segurança sem achatar o perfil tricotado. Informe a abrasão, o movimento, a temperatura e os fluidos. Use um material com resistência ao fogo ou a altas temperaturas, testado e aprovado, quando o projeto especificar essas propriedades.
Personalização disponível
Dimensões nominais - Compatíveis com a gama de cabos.
Densidade da malha - Ajustada para cobertura e flexibilidade.
Comprimentos cortados - Preparados pela zona de arreios.
Etiquetas e embalagens - Kits OEM e marcas próprias disponíveis.
O STW-PET-W padrão destina-se à organização mecânica de cabos e à proteção contra abrasão. Para especificações de resistência à chama, temperatura, uso automotivo e produtos químicos, são necessários dados de composição precisos. Declarações de materiais podem estar disponíveis para fios confirmados.
Identificação do fio - O material e a cor são verificados.
Inspeção do perfil da malha - A consistência da ondulação e os defeitos são monitorados.
Verificação de ajuste - O fecho e as dimensões são verificados.
Liberação da embalagem - Comprimento, etiquetas e quantidade confirmados.
01. Qual a diferença para um wrap tecido?
A tecelagem por urdidura cria uma estrutura ondulada e flexível em forma de laço; o tecido plano possui um entrelaçamento de fios e uma superfície diferentes.
02. Os cabos podem sair ao longo do percurso?
Sim. O perfil dividido abre localmente para filiais.
03. A versão padrão é resistente ao fogo?
Somente quando comprovado por dados de teste para a construção exata.
Solicite uma amostra ou um orçamento.
Envie a gama de especificações, o ambiente de instalação, o desempenho necessário, o comprimento de corte e a quantidade desejada. A MJ FLEX recomendará uma solução adequada e providenciará uma amostra ou orçamento.
