Por que escolher HPS-NY-S-T8?

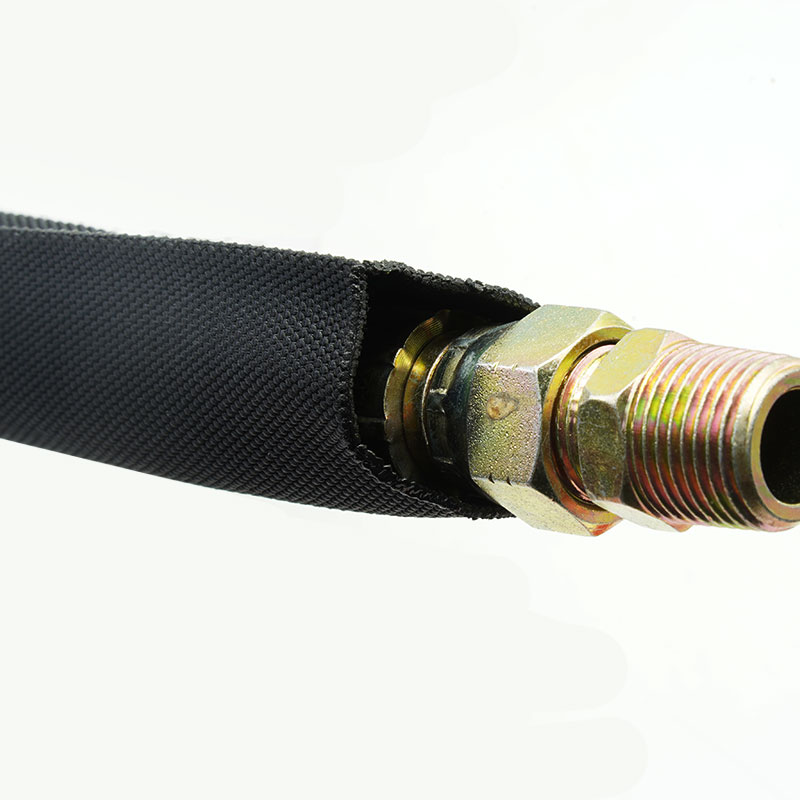

• Reduzir o desgaste da cobertura externa da mangueira
A camada de nylon ajuda a isolar as mangueiras hidráulicas do contato repetitivo com estruturas de máquinas, braçadeiras e tubulações adjacentes.
• Proteja rotas confinadas sem volume excessivo.
A construção de 0,8 mm é adequada para instalações onde o espaço disponível e o diâmetro adicional da luva são limitados.
• Controle o movimento de múltiplas mangueiras
Agrupar as linhas próximas ajuda a reduzir o atrito descontrolado e mantém o roteamento mais organizado durante a operação da máquina.
Principais características

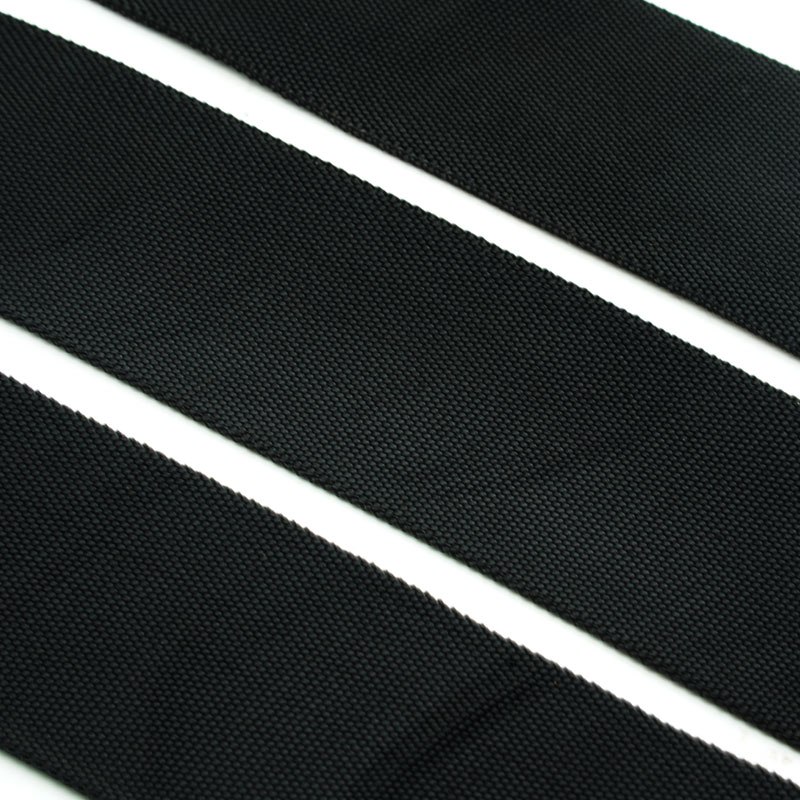

1.Espessura nominal da manga: 0,8 mm
Oferece uma camada protetora leve para roteamento hidráulico com otimização de espaço.
2.Barreira de controle de abrasão
Quando instalado corretamente, ajuda a reduzir o atrito e o desgaste na cobertura externa da mangueira.

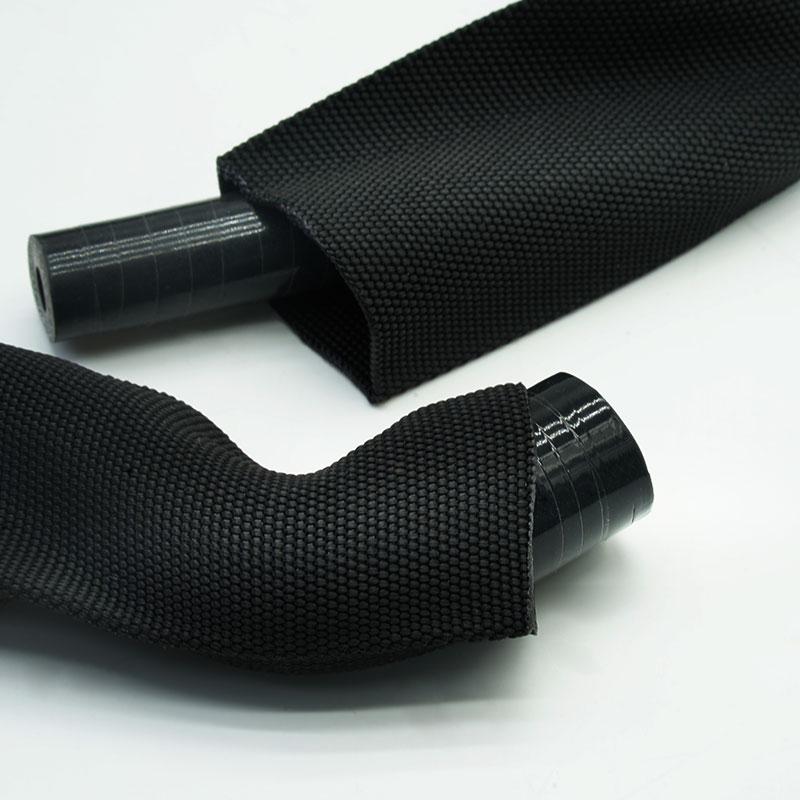

3.Gestão flexível de feixes de mangueiras
Adapta-se a trajetos curvos e agrupa uma ou mais linhas hidráulicas compatíveis.
4. Instalação de baixo volume
Adiciona menos volume do que capas protetoras mais grossas onde o espaço é limitado.

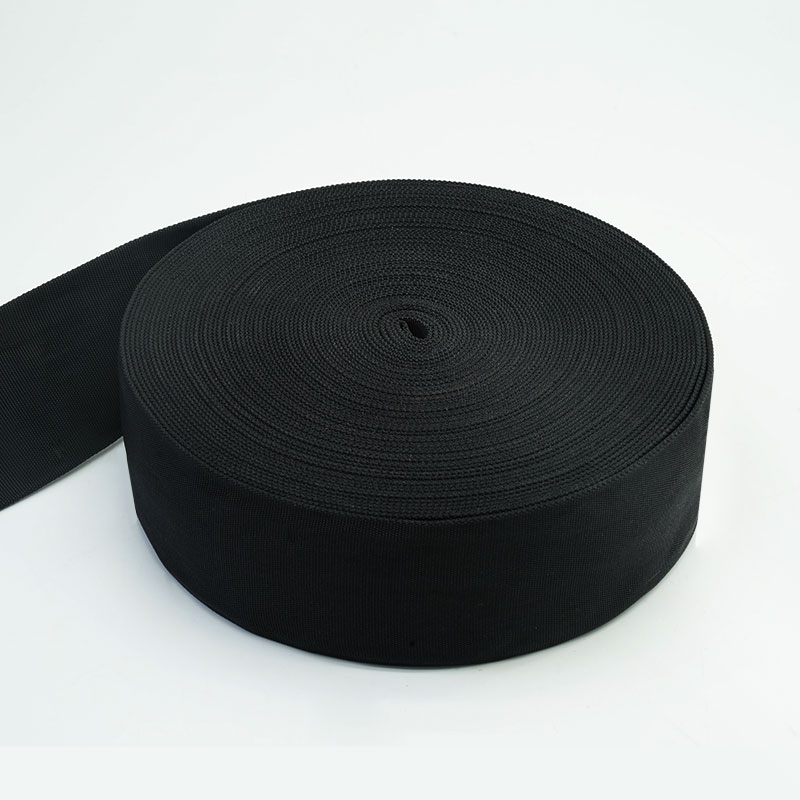

5.Fornecimento de peças cortadas em comprimento adequado
Podem ser preparadas em comprimentos projetados para instalação repetível em máquinas ou conjuntos de mangueiras.
6.opções de personalização OEM
Diâmetro, comprimento, cor, marcação, acabamento das extremidades e embalagem podem ser analisados para os programas de produção.
| Material | Multifilamento de nylon |
| Temperatura de trabalho | -40°C a +125°C |
| Ponto de fusão | 220±10°C |
| Inflamabilidade | FMVSS 302 |
| MSHA Conformidade | Consulte MSHA IC293/01 |
| Detonação Rexistência | Consulte a norma ISO 3457. |
| Resistência à abrasão | Consulte a norma ISO 6945. |
| Antivazamento | Em conformidade com a norma SAE J343 |
| Resistente aos raios UV | Em conformidade com a norma BS EN13758-1 |
| Cor padrão | Preto |
| Ferramenta de corte | faca quente |
Especificações
Número da peça | EU IA (mm) | Largura plana (mm) | Parede Grossura (mm) | Embalagem Comprimento (m/carretel) |
| HPS-NY-S-010-BK-T8 | 10 | 20 | 0,8±0,1 | 50 |
| HPS-NY-S-014-BK-T8 | 14 | 25 | 0,8±0,1 | 50 |
| HPS-NY-S-017-BK-T8 | 17 | 30 | 0,8±0,1 | 50 |
| HPS-NY-S-020-BK-T8 | 20 | 35 | 0,8±0,1 | 50 |
| HPS-NY-S-023-BK-T8 | 23 | 39 | 0,8±0,1 | 50 |
| HPS-NY-S-025-BK-T8 | 25 | 42 | 0,8±0,1 | 50 |
| HPS-NY-S-027-BK-T8 | 27 | 46 | 0,8±0,1 | 50 |
| HPS-NY-S-031-BK-T8 | 31 | 52 | 0,8±0,1 | 50 |
| HPS-NY-S-033-BK-T8 | 33 | 55 | 0,8±0,1 | 50 |
| HPS-NY-S-036-BK-T8 | 36 | 60 | 0,8±0,1 | 50 |
| HPS-NY-S-040-BK-T8 | 40 | 66 | 0,8±0,1 | 50 |
| HPS-NY-S-044-BK-T8 | 44 | 72 | 0,8±0,1 | 50 |
| HPS-NY-S-047-BK-T8 | 47 | 77 | 0,8±0,1 | 50 |
| HPS-NY-S-050-BK-T8 | 50 | 80 | 0,8±0,1 | 50 |
| HPS-NY-S-053-BK-T8 | 53 | 86 | 0,8±0,1 | 50 |
| HPS-NY-S-056-BK-T8 | 56 | 91 | 0,8±0,1 | 50 |
| HPS-NY-S-060-BK-T8 | 60 | 97 | 0,8±0,1 | 50 |
| HPS-NY-S-062-BK-T8 | 62 | 100 | 0,8±0,1 | 50 |
| HPS-NY-S-066-BK-T8 | 66 | 107 | 0,8±0,1 | 50 |
| HPS-NY-S-073-BK-T8 | 73 | 118 | 0,8±0,1 | 50 |
| HPS-NY-S-078-BK-T8 | 78 | 126 | 0,8±0,1 | 50 |
| HPS-NY-S-085-BK-T8 | 85 | 137 | 0,8±0,1 | 50 |
| HPS-NY-S-090-BK-T8 | 90 | 145 | 0,8±0,1 | 50 |
| HPS-NY-S-093-BK-T8 | 93 | 149 | 0,8±0,1 | 50 |
| HPS-NY-S-102-BK-T8 | 102 | 165 | 0,8±0,1 | 50 |
| HPS-NY-S-106-BK-T8 | 106 | 170 | 0,8±0,1 | 50 |
| HPS-NY-S-112-BK-T8 | 112 | 179 | 0,8±0,1 | 50 |
| HPS-NY-S-127-BK-T8 | 127 | 206 | 0,8±0,1 | 50 |
Aplicações típicas
Equipamentos de construção e terraplenagem
Reduz o contato da cobertura da mangueira com braços, estruturas e partes móveis da máquina em áreas de rota congestionadas.
Maquinaria agrícola
Agrupa linhas hidráulicas e limita o atrito causado por vibração, articulação e movimento repetido do implemento.
Sistemas de movimentação de materiais
Protege as mangueiras de elevação, direção e auxiliares em locais com espaço limitado ao redor de mastros, guias e suportes.
Equipamentos hidráulicos industriais
Separa mangueiras flexíveis das bordas da máquina e componentes adjacentes dentro de prensas, unidades de potência e equipamentos de produção.
Meça o diâmetro externo máximo da mangueira individual ou do feixe de mangueiras completo, incluindo conexões, braçadeiras e transições locais. Escolha uma luva que seja instalada sem esticar excessivamente, mas que permaneça justa o suficiente para evitar que se prenda em algo ou se mova descontroladamente. Verifique o raio de curvatura, a frequência de flexão, os pontos de atrito, a temperatura, os fluidos hidráulicos, a exposição ao ar livre e o método usado para fixar cada extremidade. Quando forem necessários contenção de respingos por furos, restrição de ruptura ou proteção do pessoal, forneça o método de teste aplicável e as condições do sistema; a espessura por si só não garante essas capacidades.
Personalização disponível
• Diâmetro e ajuste do pacote - Selecione os tamanhos de manga adequados com base no diâmetro externo das mangueiras individuais ou dos feixes de mangueiras.
• Comprimentos e tolerâncias de corte - Comprimentos de corte personalizados e controle de tolerância para atender aos requisitos de zonas específicas da máquina, kits de mangueiras ou estações de montagem.

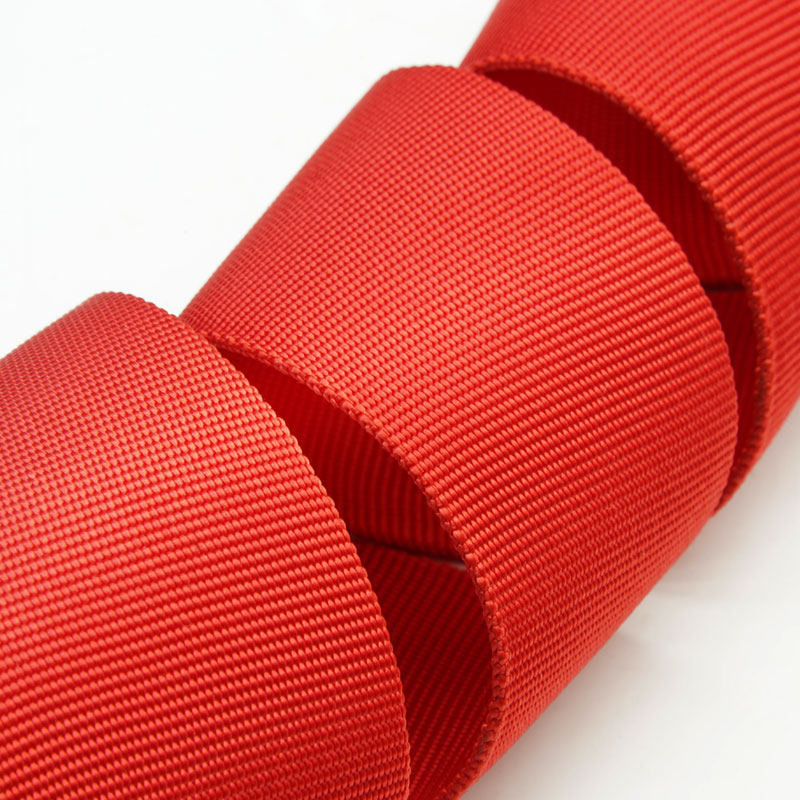

• Cor e Identificação - A cor padrão é preta; etiquetas impressas ou outras opções de identificação podem ser avaliadas mediante solicitação.
• Embalagem - Disponível em rolos, sacos, kits e caixas personalizadas para fabricantes de equipamentos originais (OEM).
• Verificação de fios recebidos - A identidade do material e os requisitos de compra acordados são verificados antes da produção.
• Verificações de muros e construções - A espessura nominal e a estrutura têxtil são medidas de acordo com o plano de inspeção aprovado.
• Análise de tamanho e ajuste - O diâmetro final e o ajuste da amostra são comparados com as dimensões confirmadas da mangueira ou do feixe de mangueiras.
• Inspeção de mão de obra - A manga é examinada para verificar danos no fio, contaminação, cobertura irregular e aberturas inaceitáveis.
• Conformidade do pedido - O comprimento, a marcação, o acabamento final, a quantidade e a embalagem são verificados em relação ao pedido emitido.
01. Como faço para selecionar o diâmetro correto da manga?
