Por que escolher BRS-PET-HD?
• Melhorar a cobertura de cabos
A trama fechada reduz os espaços abertos na trança, ajudando a cobrir condutores expostos, fios de cores misturadas e feixes irregulares.
• Crie uma aparência mais limpa para o arnês.
O PET proporciona uma barreira descartável leve contra atrito e arranhões.
• Proteja sem a necessidade de conduítes volumosos.
A malha PET leve ajuda a reduzir o atrito rotineiro, preservando a flexibilidade e a circulação de ar.
• Ajuste os conectores e as alterações de diâmetro.
A malha expansível se alarga para a instalação e se contrai ao redor do feixe de cabos quando o tamanho correto é selecionado.
Principais características

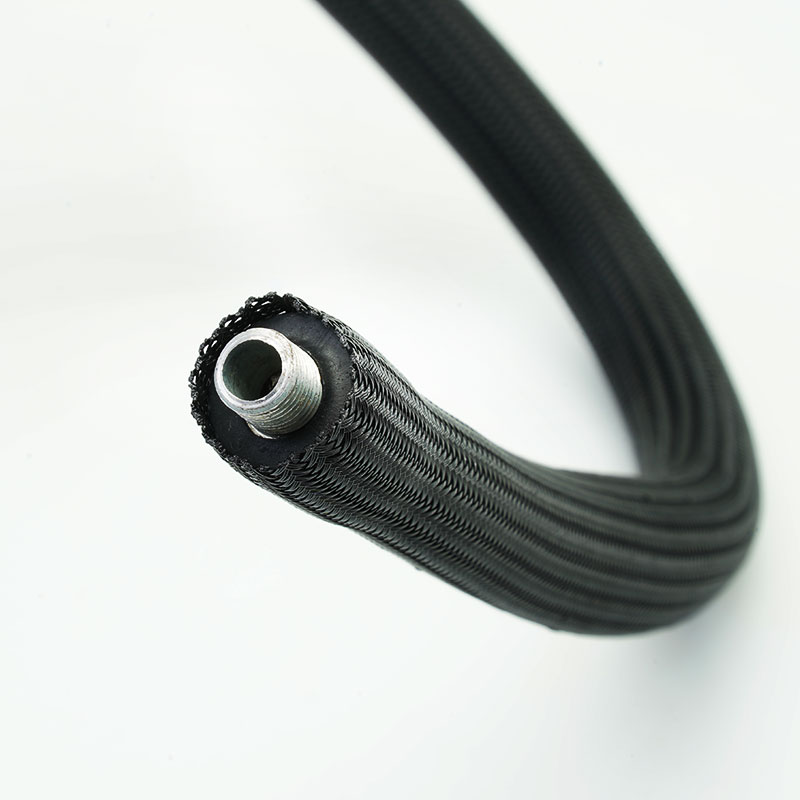

1. Construção trançada de alta densidade
Esta capa trançada de alta densidade proporciona maior cobertura visual do que os produtos convencionais de trama aberta.

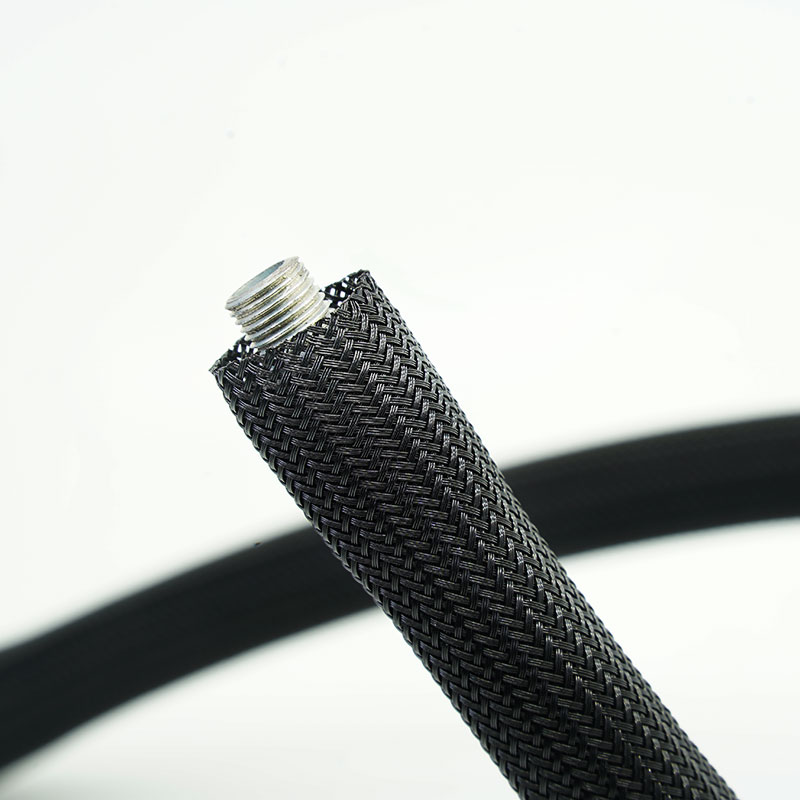

2. Estrutura de malha expansível

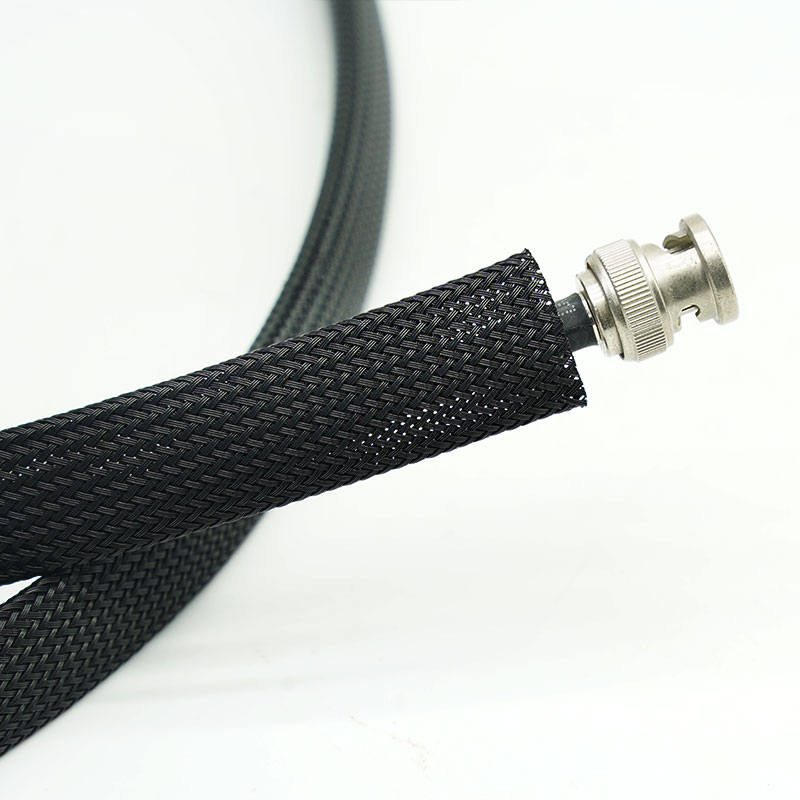

A capa de malha trançada acomoda uma gama definida de diâmetros de cabos e pode passar por vários conectores durante a instalação.
3. Ocultação de fios aprimorada
Ajuda a disfarçar cores misturadas, marcas e arranjos irregulares de cabos dentro do feixe.
4. Proteção leve contra abrasão
Cria uma barreira flexível que ajuda a reduzir o atrito e o desgaste rotineiros da capa do cabo.

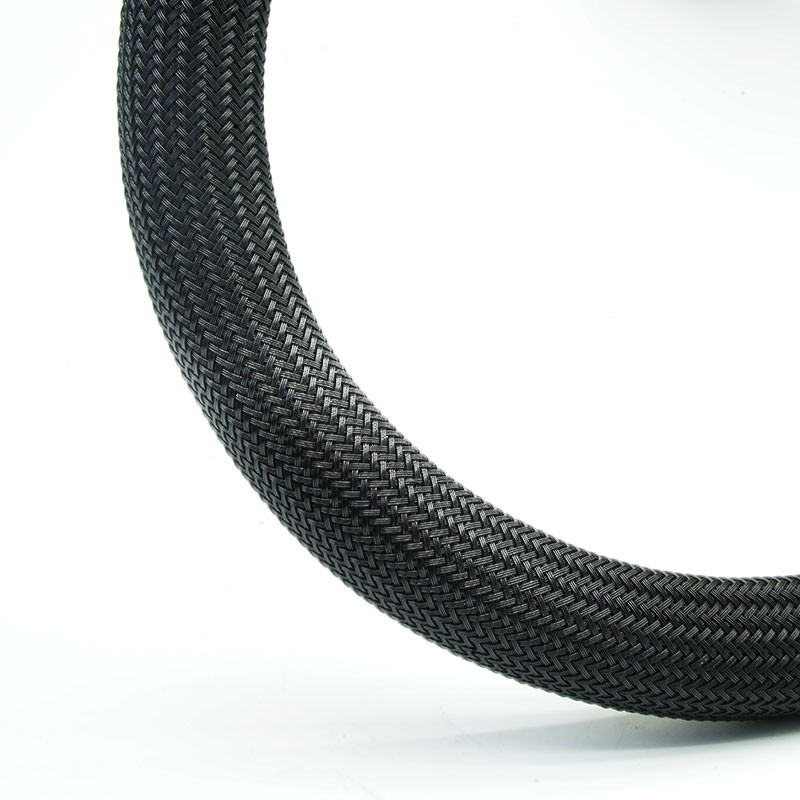

5. Roteamento flexível do chicote de fios
Curvas com conjuntos de cabos e acompanha mudanças moderadas no perfil do feixe.
6. Acabamento limpo para gerenciamento de cabos
O revestimento de cabos em malha proporciona uma aparência organizada para a fiação dos equipamentos e para as montagens visíveis ao cliente.
7. Configurações OEM personalizadas
O tamanho nominal, a densidade da trança, a cor, o comprimento do corte e a embalagem podem ser analisados de acordo com as necessidades do projeto.
| Material | Monofilamento de PET |
| Construção | Trança expansível de trama fechada |
| Temperatura de trabalho | -40°C a +125°C |
| Ponto de fusão | 240±10°C |
| Inflamabilidade | UL 94 V0,VW-1 |
| Cor padrão | Preto, Laranja |
| Faixa de tamanho | Dimensões nominais específicas do projeto |
| Certificação | RoHS, REACH, Livre de Halogênios |
| Ferramenta de corte | faca quente |
| Formulário de fornecimento | Rolos a granel ou comprimentos cortados sob medida. |
Especificações
Número da peça | Largura plana (L) | Faixa expandida (mm) | Parede Grossura (mm) | Embalagem Comprimento (m/carretel) |
Polegada | mm | Min.(I) | Máx.(O) |
BRS-PET-002-HD | 5/64" | 2 | 2 | 2 | 0,80±0,10 | 800 |
BRS-PET-003-HD | 1/8” | 3 | 2 | 3 | 0,80±0,10 | 800 |
BRS-PET-006-HD | 1/4” | 6 | 4 | 6 | 0,80±0,10 | 500 |
BRS-PET-008-HD | 5/16” | 8 | 6 | 8 | 0,80±0,10 | 350 |
BRS-PET-009-HD | 23/64" | 9 | 7 | 10 | 0,80±0,10 | 350 |
BRS-PET-010-HD | 3/8” | 10 | 8 | 11 | 0,80±0,10 | 350 |
BRS-PET-012-HD | 1/2” | 12 | 9 | 13 | 0,80±0,10 | 300 |
BRS-PET-016-HD | 5/8” | 16 | 13 | 17 | 0,80±0,10 | 250 |
BRS-PET-020-HD | 3/4” | 20 | 16 | 20 | 0,80±0,10 | 200 |
Aplicações típicas
chicotes elétricos internos automotivos
Protege a fiação de cores misturadas atrás de painéis, consoles, assentos e acabamentos, mantendo a flexibilidade de roteamento.
Máquinas industriais e painéis de controle
Organiza os cabos de sensores, sinais e controles, ajudando a reduzir o contato da capa com as estruturas e bordas da caixa.
eletrodomésticos
Melhora a aparência dos agrupamentos de cabos internos e protege os fios do contato rotineiro com a carcaça.
Equipamentos eletrônicos e de comunicação
Contém pacotes compactos de dados, energia e sinal, onde uma apresentação clara e uma boa ventilação são igualmente importantes.
Robótica e equipamentos automatizados
Oferece cobertura leve para grupos de cabos flexíveis que passam por áreas de serviço ou de movimentação protegidas.
Meça o diâmetro mínimo e máximo do feixe de cabos e o maior conector ou acessório que a manga deve cobrir. Escolha um tamanho nominal que proporcione a cobertura necessária após a instalação, sem operar continuamente em expansão máxima. Uma expansão maior aumenta o ângulo da malha e reduz a cobertura da superfície; portanto, projetos com requisitos rigorosos de ocultação devem ser avaliados considerando o feixe de cabos real. Especifique também o raio de curvatura, a movimentação, a abrasão, a temperatura, os fluidos, a cor e os requisitos de comprimento de corte.
Personalização disponível
Diâmetro nominal e faixa de expansão - Dimensionado para o feixe de cabos, folga do conector e cobertura desejada.
Densidade da trança e configuração do fio - Analisadas para equilibrar cobertura, flexibilidade, peso e requisitos de instalação.
Cores e identificação - Preto padrão, além de cores do projeto ou opções de traçado, sujeitas à quantidade mínima de pedido e à disponibilidade do fio.
Cortes e embalagens disponíveis - Cortes a quente ou outras preparações de extremidade acordadas, comprimentos etiquetados, bobinas, sacos e caixas OEM disponíveis.
Declarações de materiais como RoHS e REACH podem estar disponíveis para a construção confirmada. O BRS-PET-HD padrão não deve ser apresentado como retardante de chamas, resistente a UV ou adequado para uma classe de temperatura definida, a menos que a versão exata fornecida seja comprovada por dados de teste correspondentes. A cobertura e a expansão devem ser verificadas no diâmetro de instalação real, pois a abertura da malha se altera conforme a manga se expande.
Verificação de fios PET - A identidade do material, a cor e o estado dos fios recebidos são verificados em relação à especificação aprovada.
Inspeção da densidade da trança - A distribuição do fio, a consistência da cobertura e as aberturas visíveis são monitoradas durante a produção.
Verificação dimensional e de expansão - O tamanho nominal e o ajuste são verificados usando diâmetros de feixe controlados.
Inspeção da qualidade da superfície - São verificados filamentos quebrados, contaminação, laços e outros defeitos visíveis na trança.
Liberação final do pedido - Comprimento, quantidade, etiquetas, embalagem e documentos necessários são confirmados antes do envio.
01. Qual a diferença entre o BRS-PET-HD e a manga trançada PET padrão?
Utiliza uma trança mais fechada para proporcionar maior cobertura visual e um acabamento mais uniforme. A cobertura exata depende do diâmetro de instalação.
02. A expansão afeta a cobertura de cabo?
Sim. Conforme a capa se expande, o ângulo da trança se abre e as lacunas visíveis aumentam. Selecione o tamanho considerando tanto o comprimento do feixe de cabos quanto a cobertura necessária.
03.Ele consegue passar por cima dos conectores?
Sim, quando a estrutura selecionada tiver expansão suficiente para o conector de maior diâmetro. Forneça as dimensões do conector para confirmação.
04. É possível fornecer cores personalizadas?
Sim, sujeito à disponibilidade de fios de PET, tolerância de cor e quantidade mínima de encomenda.
05. Como devem ser finalizadas as extremidades das mangas?
A trança de PET é geralmente cortada a quente para ajudar a controlar o desfiamento. O método de corte final deve ser adequado ao processo de montagem e aos requisitos de aparência.
Solicite uma amostra ou um orçamento.
Envie a gama de cabos, as dimensões máximas dos conectores, a cobertura necessária, o ambiente de instalação, a cor, o comprimento de corte e a quantidade do pedido. A MJ FLEX recomendará uma construção BRS-PET-HD adequada e providenciará uma amostra ou orçamento.
