Por que escolher a proteção de cabos para uso externo SBW-PET-UV?
1. Reduzir o envelhecimento precoce causado pela exposição solar.
A formulação em PET resistente aos raios UV destina-se a trajetos de cabos expostos, onde as capas de proteção internas comuns podem perder o desempenho mecânico muito rapidamente.
2. Atualize os chicotes elétricos externos sem precisar refazer a fiação.

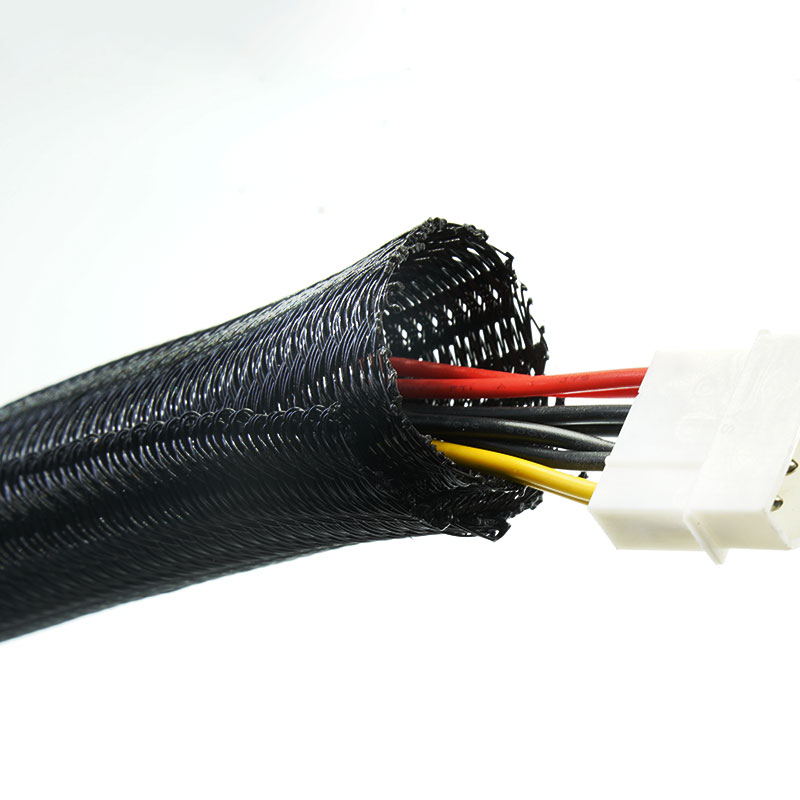

A construção bipartida envolve os feixes de conectores terminados, evitando a remoção dos mesmos durante a instalação e a manutenção.
3. Proteja as superfícies expostas dos cabos.
A camada trançada ajuda a controlar a abrasão e o contato do cabo com equipamentos solares, sistemas de carregamento, máquinas e gabinetes externos.
4. Avaliação Técnica de Suporte
Os dados de exposição da norma ISO 4892-2 estão disponíveis para a construção em questão, auxiliando os engenheiros a avaliar a adequação do produto antes de sua especificação.
Principais características
1. Material resistente aos raios UV
A formulação em PET foi desenvolvida para a instalação de cabos e chicotes elétricos expostos à luz solar.
2. Design adaptável a reformas
A estrutura bipartida com fechamento automático facilita a instalação e a manutenção de chicotes elétricos já instalados.
3. Exposição documentada aos raios UV
Os dados de exposição da norma ISO 4892-2 estão disponíveis para a construção em questão.
4. Roteamento externo flexível
A superfície trançada acompanha as estruturas dos equipamentos, curvas e trajetórias dos cabos em movimento.
5. Proteção contra abrasão
A construção trançada ajuda a proteger as superfícies expostas do cabo contra contato e atrito rotineiros.
6. Estrutura aberta e respirável
A capa organiza a fiação externa sem aprisionar o feixe de fios dentro de um tubo selado.
7. Fornecimento específico para o projeto
O tamanho, o comprimento de corte, a embalagem e a identificação podem ser adaptados às necessidades do projeto.
| Material | PET resistente aos raios UV |
| Construção | Trança dividida com fechamento automático |
| Sobreposição | ≥35% |
| Temperatura de trabalho | -40°C a +125°C |
| Ponto de fusão | 240±10°C |
| Resistência aos raios UV | ISO 4892-2, 1.000 horas |
| Inflamabilidade | UL94 V-2 |
| Irradiância | 0,35 W/m² a 340 nm |
| Temperatura do painel preto | 65°C |
| Umidade Relativa | 50% |
| Ciclo de exposição | 102 minutos de luz + 18 minutos de luz e pulverização de água |
| Desempenho de tração | Redução de aproximadamente 10% |
| Alongamento na ruptura | Redução de aproximadamente 5,8% |
| Retenção de alongamento | Mais de 94% |
| Aparência | Sem rachaduras ou fragilização visíveis. |
| Cores disponíveis | Preto |
| Certificação | RoHS, REACH |
| Livre de halogênio | Sim |
| Ferramenta de corte | faca quente |
Especificações
Número da peça | Tamanho nominal (mm) | Faixa de diâmetro do feixe (mm) | Embalagem Comprimento (m/carretel) |
Min | Máximo |
SBW-PET-003-BK-UV | Φ3 | 2 | 4 | 300 |
SBW-PET-005-BK-UV | Φ5 | 3 | 6 | 200 |
SBW-PET-006-BK-UV | Φ6 | 4 | 7 | 200 |
SBW-PET-008-BK-UV | Φ8 | 6 | 10 | 100 |
SBW-PET-010-BK-UV | Φ10 | 8 | 11 | 100 |
SBW-PET-013-BK-UV | Φ13 | 12 | 15 | 50 |
SBW-PET-016-BK-UV | Φ16 | 15 | 18 | 25 |
SBW-PET-019-BK-UV | Φ19 | 18 | 22 | 25 |
| | 23 | 26 | 25 |
| | 28 | 30 | 25 |
| | 29 | 34 | 25 |
| | 35 | 40 | 25 |
| | 46 | 55 | 25 |
● Nota: Selecione o tamanho de acordo com o diâmetro real do feixe e assegure uma sobreposição de pelo menos 35% após a instalação.
Aplicações típicas
Equipamentos de energia solar e renovável
Protege a fiação exposta de controle, comunicação e auxiliar em sistemas de energia externos.
Telecomunicações externas
Organiza feixes de cabos em equipamentos de comunicação, armários e instalações de rede expostas.
Equipamento de carregamento para veículos elétricos
Oferece proteção adequada para a fiação que passa por conjuntos de carregamento externos.
Máquinas de construção e agrícolas
Protege sensores, controles e chicotes elétricos expostos à luz solar durante o funcionamento do equipamento.
Sensores e controles externos
Protege cabos de sinal e de energia conectados a dispositivos de monitoramento, segurança e automação.
Conjuntos Elétricos Externos
Ideal para organizar cabos em locais onde a exposição à luz solar torna as capas de proteção internas comuns inadequadas.
Além do diâmetro do feixe, forneça a localização geográfica, a exposição solar esperada, a vida útil prevista, a movimentação, a abrasão e o contato com água, óleos ou produtos químicos. A resistência aos raios UV não garante automaticamente a impermeabilização ou a vedação contra líquidos; o sistema de cabos protegido deve ser avaliado como um conjunto completo.
Personalização disponível
A MJ FLEX oferece suporte a OEM e ODM desde a seleção de materiais e construção até a amostragem, embalagem e requisitos de produção em série:
• Tamanho, largura de abertura e sobreposição.
• Cor, comprimento de corte e comprimento do carretel.
• Densidade e cobertura da trança.
• Etiquetas, códigos de barras, montagem de kits e embalagens.
• Amostras, requisitos de inspeção e documentos comprobatórios.
• SBW-PET — Manga de cabo trançada bipartida com autoenrolamento
• SBW-PET-FR-V0 — Manga autoenvolvente retardante de chamas UL94 V-0
• SBW-PET-FR-EN45545 — Manga trançada auto-fechante EN45545 para ferrovia
• SBW-PET-RR — Manga trançada bipartida resistente a roedores
01. O que demonstra o teste de 1.000 horas de exposição aos raios UV?
O vídeo mostra como o PET estabilizado contra raios UV mantém a flexibilidade, o alongamento e a aparência sob condições controladas de intemperismo acelerado.
02. Esta capa é à prova d'água?
Não. A trança é uma estrutura aberta e respirável. Ela protege e organiza os cabos, mas não cria uma vedação hermética.
03. Qual a diferença para a capa PET preta padrão?
A versão UV utiliza uma formulação resistente aos raios UV e é respaldada por dados de exposição acelerada para a construção de referência.
04. Pode ser usado em equipamentos de carregamento solar ou externos?
Pode ser considerado para organização de cabos expostos e proteção contra abrasão. A seleção final deve levar em conta temperatura, movimentação, produtos químicos e as especificações do projeto.
05. O teste de raios UV se aplica a todos os tamanhos e cores?
Não automaticamente. Confirme se o tamanho, a cor e a construção solicitados estão contemplados na documentação de teste aplicável.
Solicite uma amostra ou um orçamento.
Para obter uma recomendação técnica e um orçamento precisos, forneça as seguintes informações:
O diâmetro do feixe de cabos, a localização externa, as condições de exposição e a vida útil necessária. A MJ FLEX pode analisar a aplicação e preparar amostras para avaliação de instalação externa.
