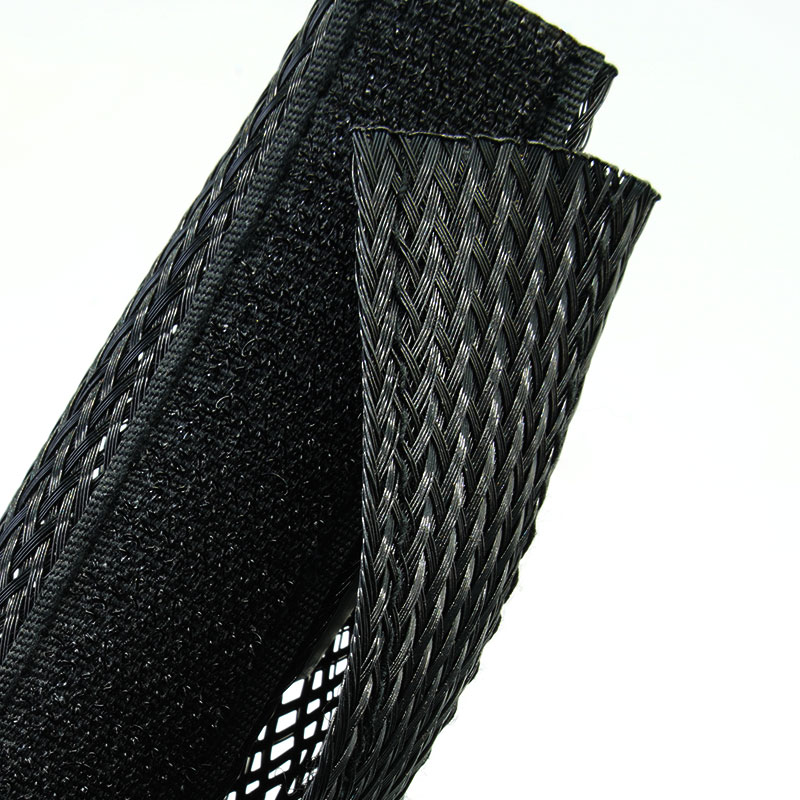

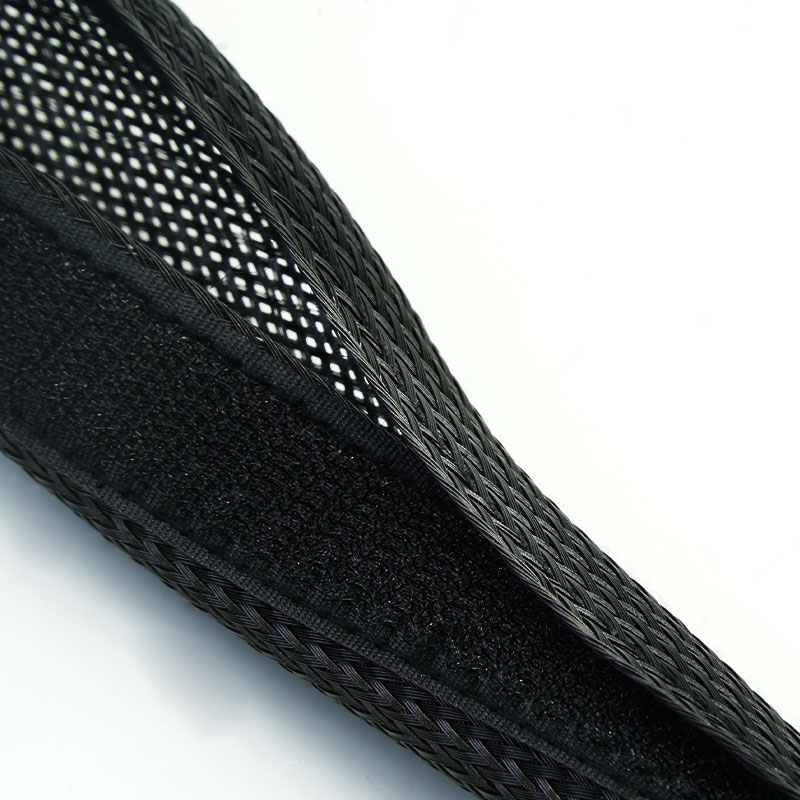

Por que escolher a capa trançada com fecho de velcro VBW-PVT?
1. Fiação modernizada concluída
Envolve chicotes, plugues e pontos de derivação existentes sem a necessidade de desmontar os cabos.
2. Reduzir o tempo de manutenção
O fecho de comprimento total abre e fecha novamente para inspeção, reparo ou substituição do cabo.
3. Adaptar-se a pacotes variáveis
O painel trançado flexível acompanha as curvas e variações moderadas no diâmetro do feixe.
4. Substitua os pacotes descartáveis
O fecho reutilizável permite o acesso repetido sem a necessidade de cortar as amarras ou a fita adesiva.
Principais características

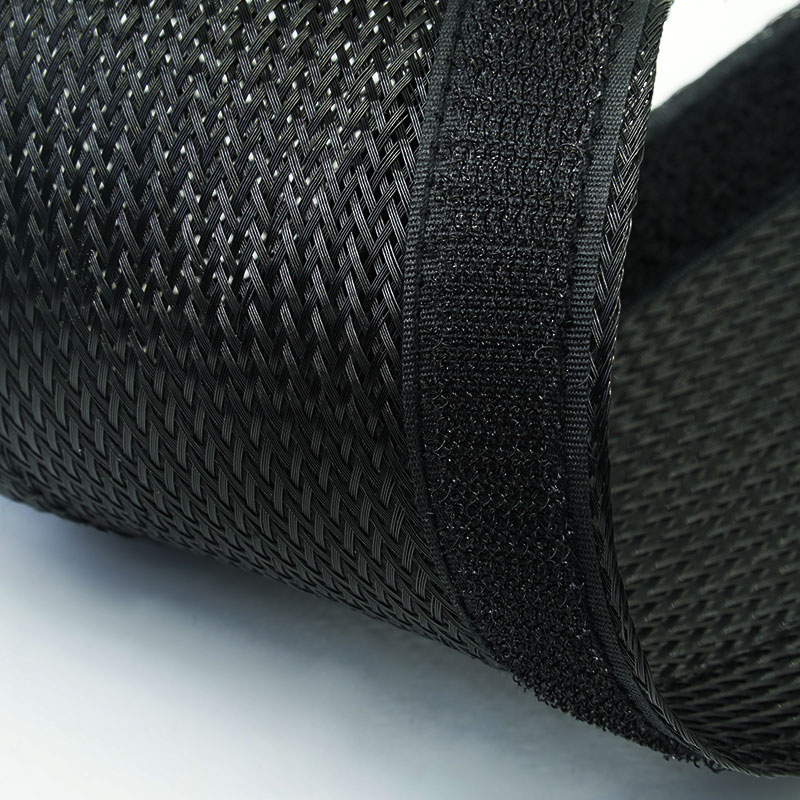

1. Fecho de velcro em toda a extensão
Proporciona instalação rápida por entrada lateral e reabertura repetível.

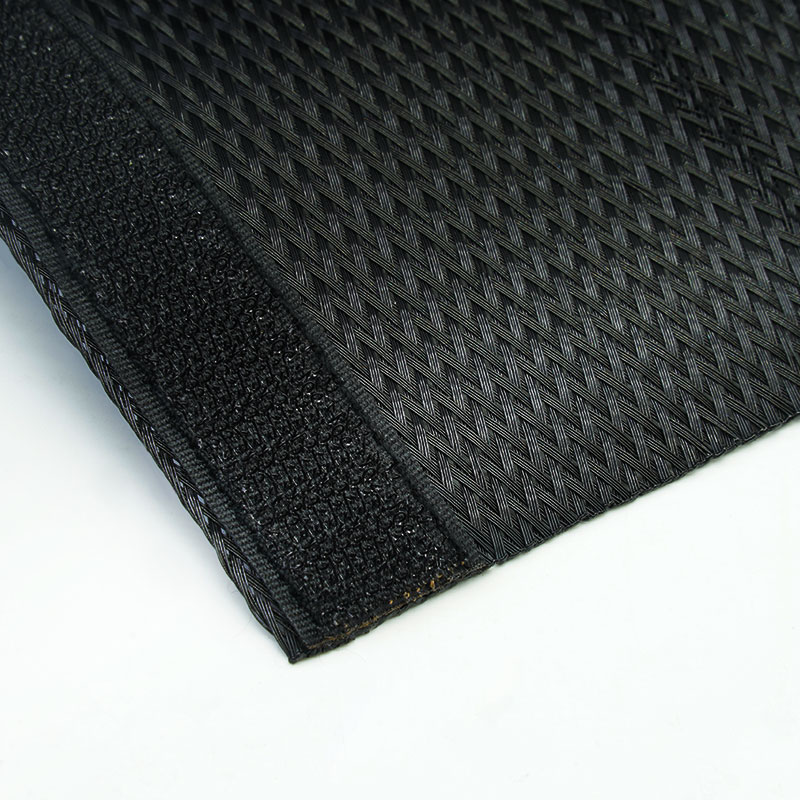

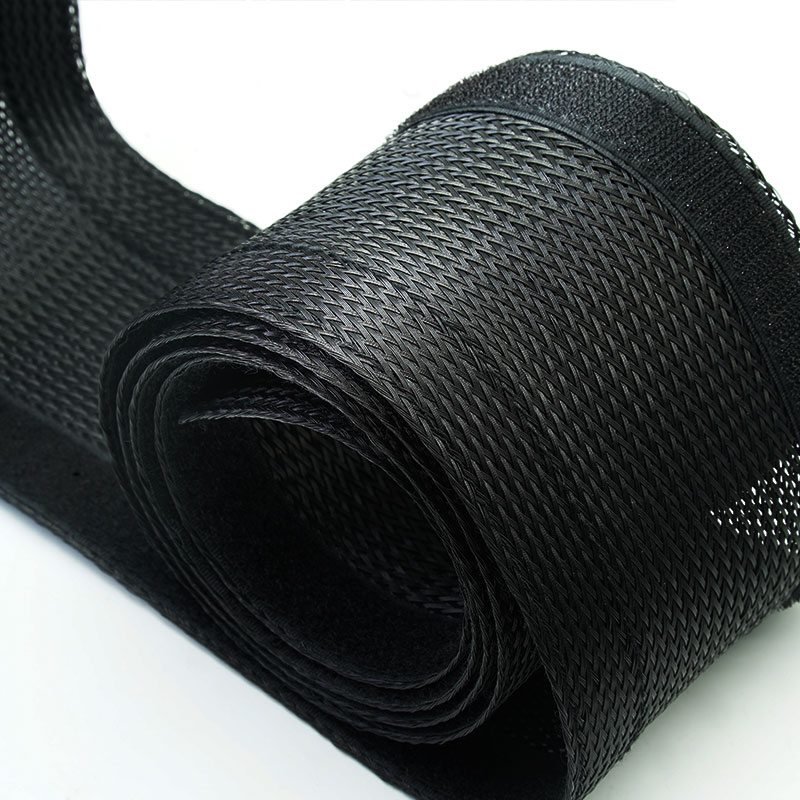

2. Construção trançada flexível
Adapta-se a trajetos curvos e agrupamentos de cabos irregulares.
3. Cobertura de pacote expansível
Permite um ajuste prático em uma faixa de diâmetros definida.
4. Proteção contra abrasão
Ajuda a reduzir o desgaste da capa do cabo contra estruturas, painéis e superfícies de equipamentos.
5. Retrofit compatível com conectores
Instala-se após a colocação dos terminais e das fichas.
6. Ramificações acessíveis
Permite a entrada ou saída de cabos em pontos selecionados ao longo do enrolamento.
7. Fornecimento OEM personalizado
Disponível em diâmetros, comprimentos, cores e embalagens específicos para cada projeto.
| Material de revestimento | Monofilamento de PET |
| Material de velcro | Nylon |
| Construção | wrap trançado que pode ser aberto |
| Encerramento | Tira de velcro |
| Temperatura de trabalho | -40°C a +125°C |
| Ponto de fusão | 240±10°C |
| Inflamabilidade | UL94 V2 |
| Resistência à abrasão | Médio |
| Cor padrão | Preto |
| Certificação | RoHS, REACH |
| Ferramenta de corte | Lâmina ou faca quente |
Especificações
Número da peça | Largura plana (mm) | ID (mm) | Largura de propagação (mm) | Largura do fecho de velcro (mm) | Embalagem Comprimento (m/rolo) |
|
VBW-PVT-013-BK | 13 | Φ10 | 40±6 | 10 | 25 |
VBW-PVT-019-BK | 19 | Φ15 | 65±7 | 20 | 25 |
VBW-PVT-025-BK | 25 | Φ18 | 75±7 | 20 | 25 |
VBW-PVT-032-BK | 32 | Φ23 | 90±7 | 20 | 25 |
VBW-PVT-040-BK | 40 | Φ25 | 100±8 | 20 | 25 |
VBW-PVT-051-BK | 51 | Φ30 | 115±10 | 20 | 25 |
VBW-PVT-064-BK | 64 | Φ42 | 150±15 | 20 | 25 |
| VBW-PVT-075-BK | 75 | Φ52 | 170±20 | 20 | 25 |
| | | | | 25 |
| | | | | 25 |
| | | | | 25 |
| | Φ86 | | | 25 |
Aplicações típicas
Estações de trabalho e equipamentos de escritório
Combina cabos soltos de alimentação, dados e periféricos, mantendo-os fáceis de trocar.
Equipamentos de controle industrial
Protege a fiação de sensores e controles desconectados e facilita o acesso para solução de problemas.
Robótica e automação
Organiza grupos de cabos flexíveis onde os componentes são submetidos a manutenção ou substituídos regularmente.
Remodelagem de interiores automotivos
Envolve cabos de acessórios e de baixa tensão sem remover os conectores instalados.
Sistemas de áudio, vídeo e eventos
Cria chicotes de cabos reutilizáveis para instalações que são montadas e desmontadas repetidamente.
Meça o feixe de cabos em seus pontos mais estreitos e mais largos, incluindo conectores volumosos e ramificações. Selecione uma largura que permita o fechamento adequado com velcro, sem comprimir os cabos. Informe a frequência de dobra, a fonte de abrasão, a temperatura e os ciclos de abertura necessários para que a malha e o fecho possam ser selecionados de acordo com a aplicação.
Personalização disponível
• Largura e faixa de agrupamento — Dimensionado para o grupo de cabos instalado e sobreposição da caixa de junção.
• Corte no comprimento e acabamento das extremidades — Peças preparadas para estações de trabalho, máquinas ou estações de chicotes elétricos.
• Configuração do fecho — A largura, a cor e a posição do fecho de velcro podem ser revisadas.
• Identidade visual e embalagem — Etiquetas, códigos de barras, kits, comprimentos de rolo e caixas de papelão personalizadas disponíveis mediante acordo.
O padrão VBW-PVT destina-se à organização geral de cabos e à proteção contra abrasão. Documentação RoHS, REACH e livre de halogênios pode estar disponível para materiais confirmados. Não indique classificação de resistência à chama, raios UV, impermeabilidade ou isolamento elétrico, a menos que seja comprovada pela construção exata solicitada.
• Verificação da matéria-prima — Os fios trançados e os materiais de fechamento são verificados em relação às especificações de produção.
• Verificação do encaixe do fecho — O alinhamento e o desempenho de fixação do sistema de velcro são inspecionados.
• Inspeção de tranças e bordas — A cobertura, os fios quebrados, as bordas soltas e a contaminação são controlados.
• Verificação final de liberação — Dimensões, comprimento, etiquetas, quantidade e embalagem são verificados.
01. Pode ser instalado sobre cabos com conectores?
Sim. A fita isolante de entrada lateral não precisa passar por cima do conector.
02. A embalagem pode ser reaberta e reutilizada?
Sim. Ele foi projetado para aplicações que exigem acesso repetido aos cabos.
03. É o mesmo que uma manga trançada expansível fechada?
Não. O VBW-PVT abre ao longo de seu comprimento, facilitando a instalação e a manutenção de adaptações.
Solicite uma amostra ou um orçamento.
Envie as dimensões do pacote, o ambiente de instalação, a preferência de fechamento, o comprimento final, a quantidade e os documentos necessários. A MJ FLEX analisará a solicitação e recomendará uma amostra adequada ou uma configuração de orçamento.
