Por que escolher VTW-PVT?

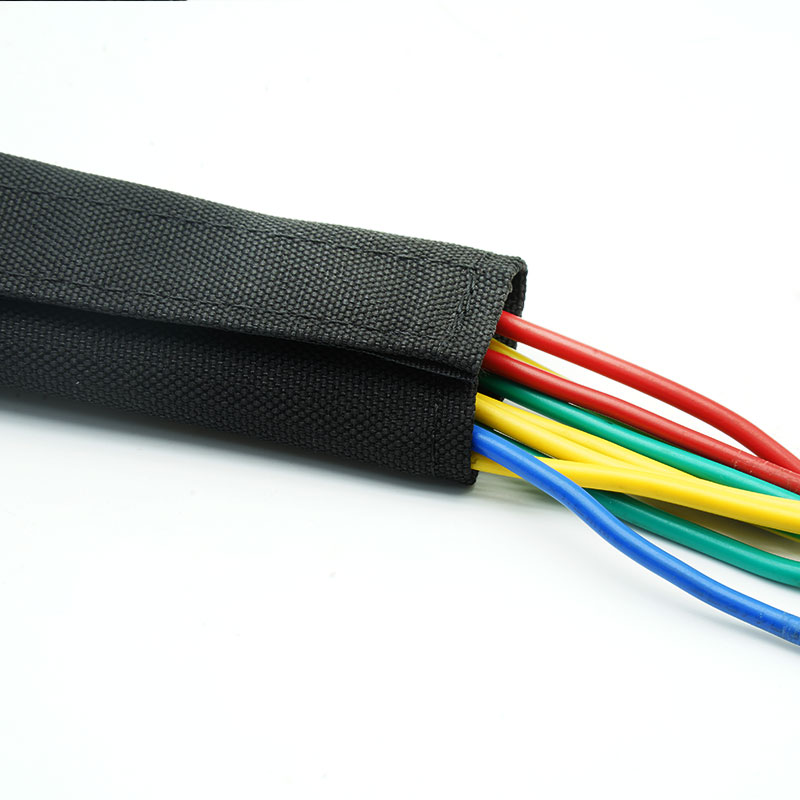

1. Organize os cabos e mangueiras em conjunto.
A ampla cobertura têxtil apresenta linhas mistas que variam em diâmetro, superfície e rigidez.
2. Proteja as superfícies acabadas.
O revestimento externo em tecido cria uma interface mais suave ao redor dos painéis pintados e dos equipamentos internos.
3. Abra o equipamento sem reconstruir o feixe
O fechamento reutilizável permite que as equipes de manutenção acessem diretamente todo o percurso.
4. Melhorar a aparência e o confinamento.
O tecido opaco esconde a fiação mista e reduz o movimento das linhas soltas.
Principais características

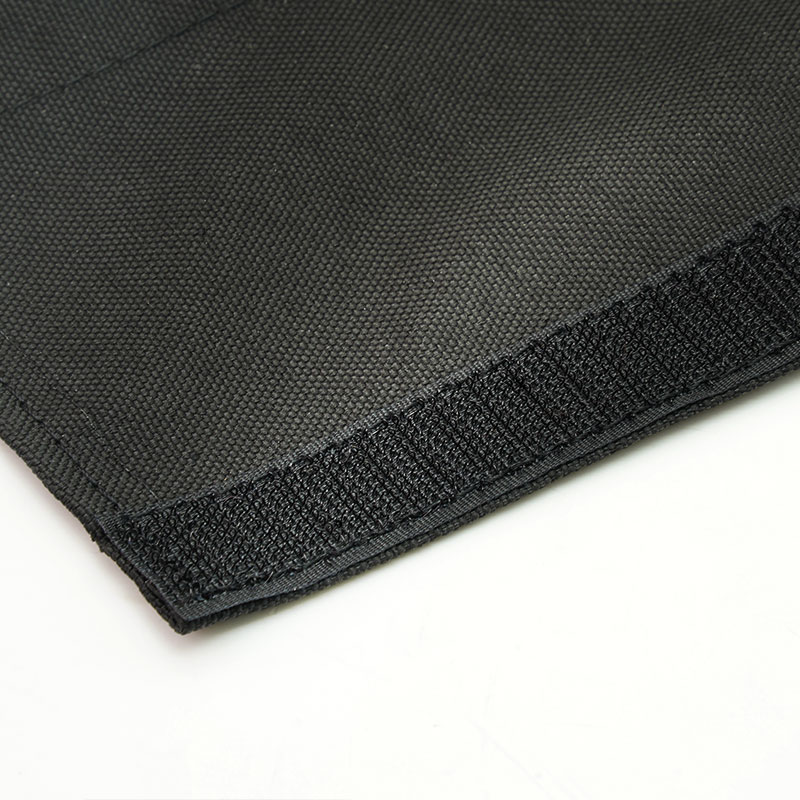

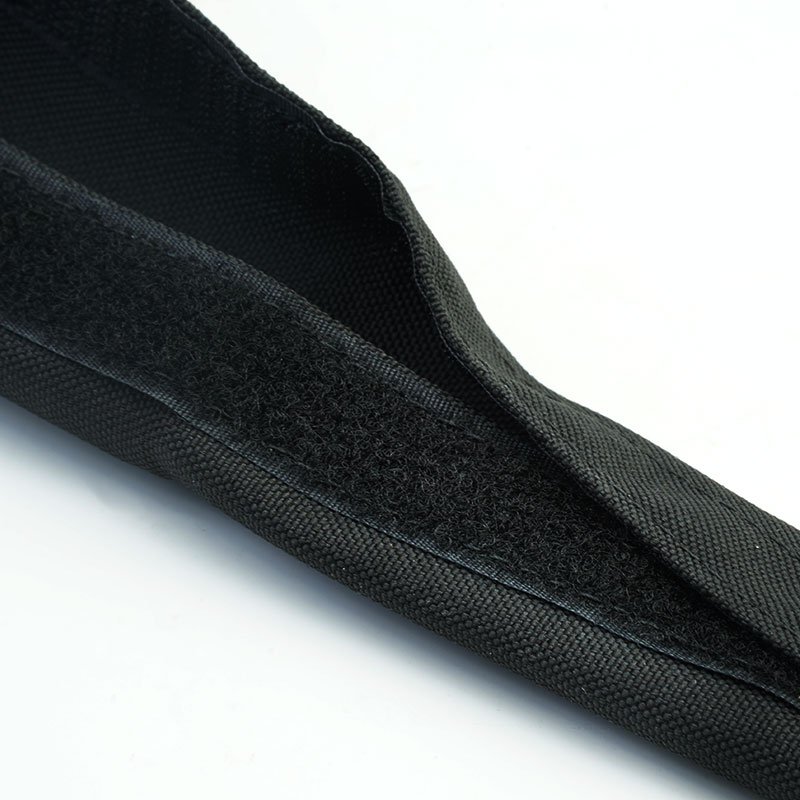

1. Fecho de velcro reutilizável
Abre-se completamente para facilitar a instalação e fecha-se novamente ao longo de toda a manga.
2. Construção têxtil densa
Proporciona ampla cobertura e uma aparência externa uniforme.

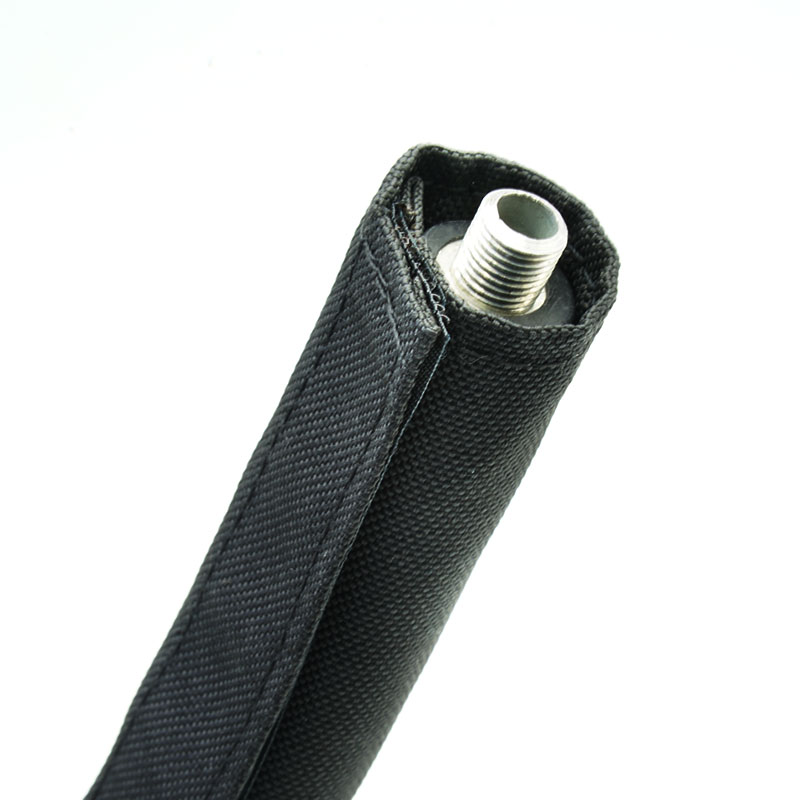

3. Compatibilidade de cabos e mangueiras
Adequado para feixes mistos quando a temperatura e a exposição ao fluido forem confirmadas.
4. Superfície de contato macia
Ajuda a limitar o desgaste em painéis internos e componentes com acabamento.
5. Geometria de envolvimento flexível
Acompanha as curvas e acomoda variações moderadas do feixe de partículas.
6. Acesso que facilita a manutenção
Permite inspeção, substituição de mangueiras e adição de cabos.
7. Opções de montagem personalizadas
Disponível em larguras, comprimentos, cores, etiquetas e embalagens selecionadas.
| Material de revestimento | Multifilamento PET + monofilamento |
| Material de velcro | Nylon |
| Estrutura | Manga plana envolvente |
| Encerramento | Tira de velcro |
| Temperatura de trabalho | -40°C a +125°C |
| Ponto de fusão | 240±10°C |
| Inflamabilidade | UL94 V2 |
| Resistência à abrasão | Médio |
| Cor padrão | Preto |
| Certificação | RoHS, REACH |
| Ferramenta de corte | Lâmina ou faca quente |
Especificações
Número da peça | ID (mm) | Largura de propagação (mm) | Largura do fecho de velcro (mm) | Embalagem Comprimento (m/rolo) |
|
VTW-PVT-016-BK | Φ16 | 70 | 20 | 25 |
VTW-PVT-020-BK | Φ20 | 85 | 20 | 25 |
VTW-PVT-025-BK | Φ25 | 100 | 20 | 25 |
VTW-PVT-030-BK | Φ30 | 115 | 20 | 25 |
VTW-PVT-035-BK | Φ35 | 130 | 20 | 25 |
VTW-PVT-040-BK | Φ40 | 145 | 20 | 25 |
VTW-PVT-050-BK | Φ50 | 177 | 20 | 25 |
| VTW-PVT-060-BK | Φ60 | 210 | 20 | 25 |
| | | | 25 |
| | | | 25 |
| | | | 25 |
| Φ100 | | | 25 |
Aplicações típicas
Feixes de cabos e mangueiras para máquinas
Contém cabos elétricos e mangueiras pneumáticas, mantendo os pontos de manutenção acessíveis.
Interiores de veículos e compartimentos de equipamentos
Reduz o atrito e a poluição visual ao redor de assentos, painéis e módulos auxiliares.
Equipamentos médicos e de laboratório
Organiza cabos e tubos em bom estado de conservação, em locais onde se prefere uma superfície têxtil macia.
Mobiliário de escritório e mesas com altura ajustável
Permite a movimentação simultânea de energia e dados sem a necessidade de um conduto rígido.
Instalações temporárias e equipamentos para aluguel
Permite que os pacotes sejam abertos, reorganizados e reutilizados entre implantações.
Meça a circunferência combinada e o diâmetro externo máximo de todos os cabos e mangueiras, incluindo as conexões. Deixe uma sobreposição suficiente para um fechamento seguro sem achatar tubos flexíveis. Identifique a temperatura, a pressão, o fluido, o risco de vazamento e os produtos químicos de limpeza utilizados nas mangueiras; este produto organiza e protege as tubulações, mas não é um dispositivo de retenção de pressão ou de contenção de vazamentos.
Personalização disponível
• Largura de enrolamento e sobreposição — Configurado para feixes somente de cabos, somente de mangueiras ou de serviços mistos.
• Construção têxtil — O peso, a superfície e a cor do tecido podem ser analisados de acordo com as necessidades do projeto.
• Recortes e comprimentos de corte — Posições das ramificações e comprimentos de montagem disponíveis após a confirmação do desenho.
• Identificação e embalagem — Etiquetas impressas, códigos de barras, kits e embalagens de marca própria mediante acordo.
O VTW-PVT oferece apenas organização mecânica e proteção superficial. A compatibilidade com calor, óleos, fluidos refrigerantes, agentes de limpeza ou ambientes médicos deve ser confirmada. Materiais padrão não devem ser descritos como resistentes a chamas, à prova d'água, estéreis, resistentes à pressão ou estanques a fluidos sem evidências específicas do produto.
• Inspeção do tecido — Verifica-se a consistência da superfície, defeitos na trama e contaminação.
• Alinhamento do fecho — A posição do fecho de velcro e o encaixe contínuo são verificados.
• Análise de ajuste — Os tamanhos representativos dos pacotes são verificados quanto à sobreposição e flexibilidade.
• Verificação do pedido — O comprimento, as características do corte, as etiquetas e a embalagem correspondem ao pedido.
01. É possível enrolar tanto mangueiras quanto cabos elétricos?
Sim, quando a temperatura, o meio e a movimentação estiverem dentro dos limites de material confirmados.
02. A manga contém algum fluido vazando?
Não. Trata-se de um invólucro organizador e de proteção contra abrasão, não de um produto de contenção selado.
03. Por que escolher a construção têxtil em vez da trançada?
A construção têxtil proporciona uma cobertura mais ampla e opaca, além de uma superfície contínua mais macia.
Solicite uma amostra ou um orçamento.
Envie as dimensões do pacote, o ambiente de instalação, a preferência de fechamento, o comprimento final, a quantidade e os documentos necessários. A MJ FLEX analisará a solicitação e recomendará uma amostra adequada ou uma configuração de orçamento.
