Por que escolher a manga com fechamento automático STW-PET-FR-VW-1?
1. Atender a um requisito VW-1
O produto oferece uma opção testada e claramente identificada, em vez de uma descrição de resistência ao fogo não especificada.
2. Enrole os conjuntos de cabos terminados.
A luva é instalada depois que os conectores e as ramificações já estiverem no lugar.
3. Melhorar o acesso aos serviços
Os técnicos podem reabrir a embalagem sem danificar ou substituir a capa.
4. Combinar desempenho de chama e proteção contra desgaste
A construção aborda a abrasão rotineira, ao mesmo tempo que suporta o teste de chama especificado.
Principais características
1. Desempenho da chama VW-1
A construção referenciada foi selecionada devido ao requisito definido de chama vertical.

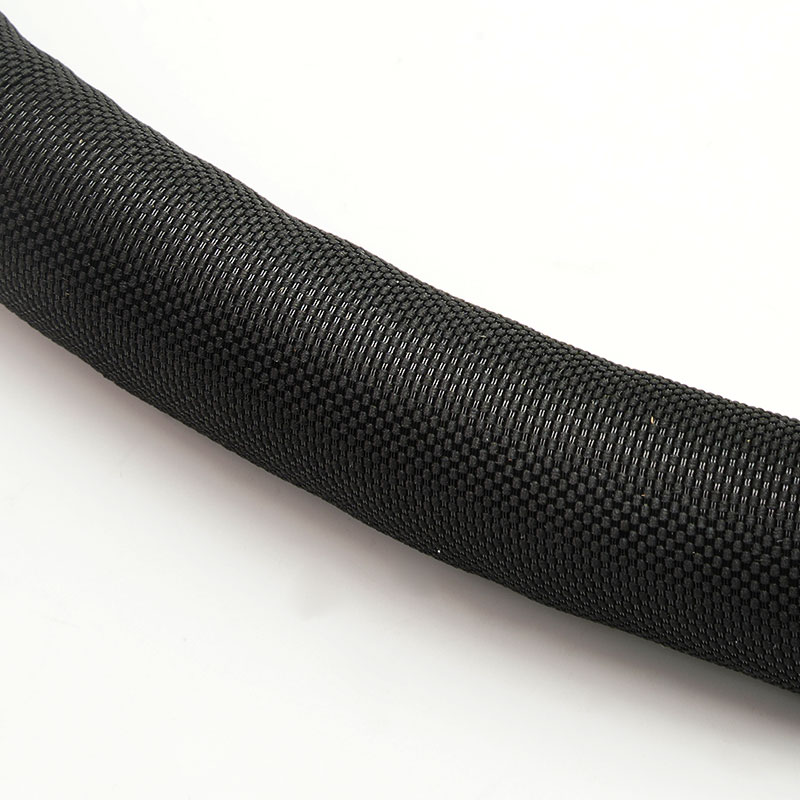

2. Envoltório tecido com fecho automático
Abre para instalação e fecha em torno do feixe de cabos.
3. Tecido de poliéster retardante de chamas
Oferece proteção flexível para a fiação dos equipamentos.

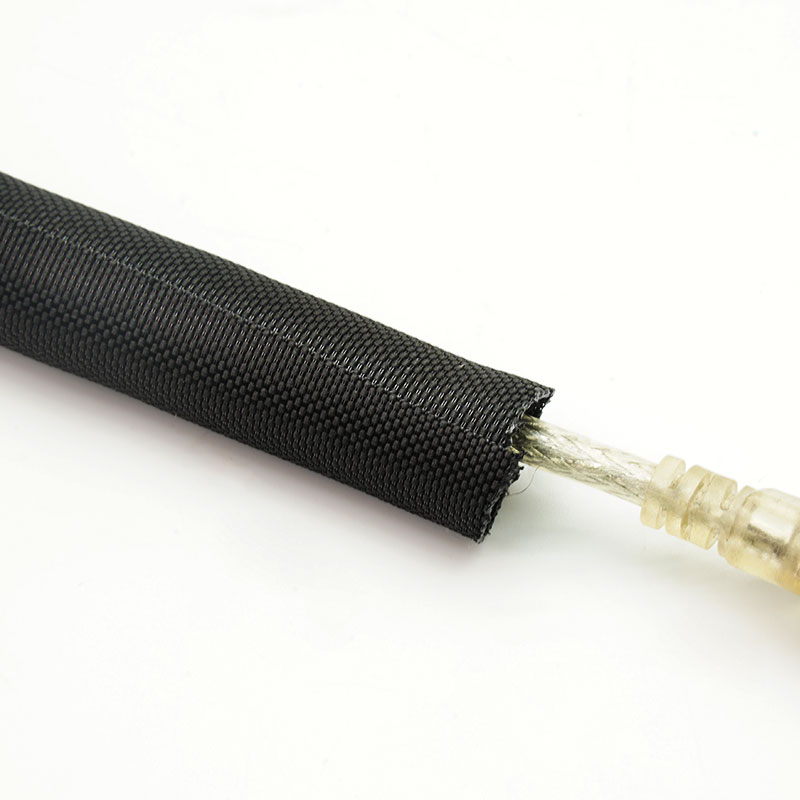

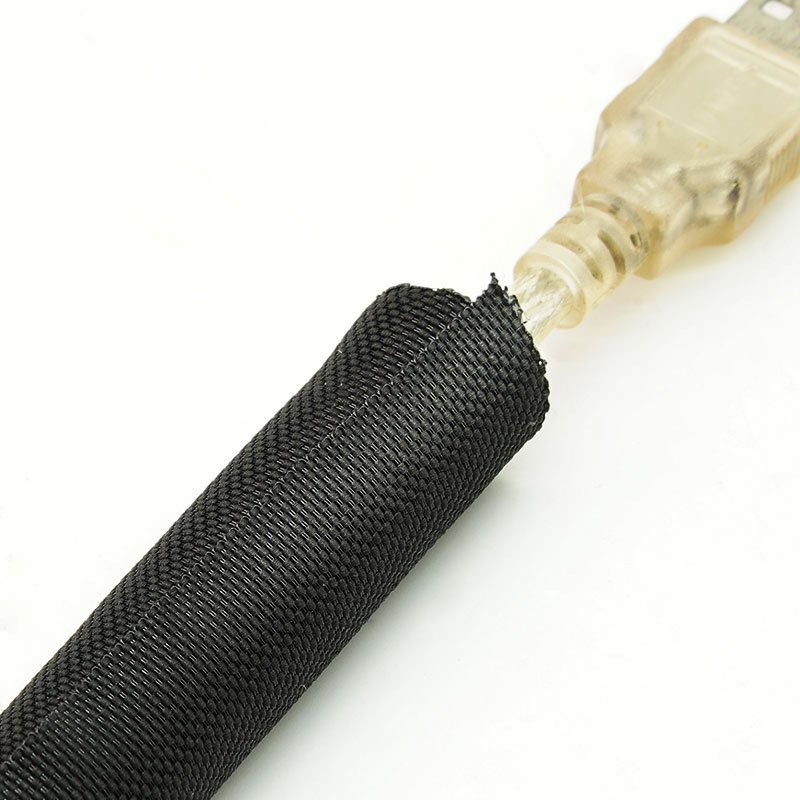

4. Instalação de adaptação com entrada lateral
Evita a remoção do conector durante a montagem ou reparo.
5. Camada de contato resistente à abrasão
Ajuda a reduzir o desgaste da jaqueta contra armações e carcaças.
6. Acesso flexível às agências
Suporta saídas de cabos, adições e inspeções.
7. Suporte para documentos de conformidade
Os relatórios pertinentes podem ser consultados para a construção encomendada.
| Material | Monofilamento FR PET + Multifilamento 900D |
| Construção | Envoltório com fechamento automático |
| Sobreposição | ≥35% |
| Temperatura de trabalho | -40°C a +150°C |
| Ponto de fusão | 240±10°C |
| Inflamabilidade | VW-1 |
| Cor padrão | Preto |
| Certificação | RoHS, REACH, Livre de halogênios |
| Livre de halogênio | Sim |
| Resistente aos raios UV | Sim |
| Ferramenta de corte | Lâmina ou faca quente |
Especificações
Número da peça | Tamanho nominal (mm) | Largura de propagação
(mm) | Faixa de diâmetro do feixe (mm) | Embalagem Comprimento (m/carretel) |
Min | Máximo |
STW-PET-003-BK-FR-VW-1 | Φ3 | 25±2 | 2 | 4 | 200 |
STW-PET-005-BK-FR-VW-1 | Φ5 | 29±2 | 4 | 6 | 200 |
STW-PET-006-BK-FR-VW-1 | Φ6 | 34±2 | 4 | 7 | 200 |
STW-PET-008-BK-FR-VW-1 | Φ8 | 46±2 | 6 | 10 | 100 |
STW-PET-010-BK-FR-VW-1 | Φ10 | 55±2 | 8 | 11 | 100 |
STW-PET-013-BK-FR-VW-1 | Φ13 | 65±2 | 12 | 15 | 100 |
STW-PET-016-BK-FR-VW-1 | Φ16 | 77±2 | 15 | 18 | 100 |
STW-PET-019-BK-FR-VW-1 | Φ19 | 104±5 | 18 | 20 | 50 |
| | | 23 | 26 | 25 |
| | | 27 | 31 | 25 |
| | | 30 | 34 | 25 |
| | | 37 | 40 | 25 |
| | | 48 | 52 | 25 |
● Nota: Selecione o tamanho de acordo com o diâmetro real do feixe e assegure uma sobreposição de pelo menos 35% após a instalação.
Aplicações típicas
Sistemas de controle industrial
Organiza os fios terminados nos gabinetes, atendendo aos requisitos da norma VW-1.
Equipamentos de automação
Protege os chicotes de sensores e controles ao redor de estruturas e módulos.
eletrodomésticos
Envolve feixes de cabos internos que requerem cobertura resistente à chama.
Equipamentos de energia e carregamento
Protege a fiação auxiliar dentro dos gabinetes sujeitos à avaliação em nível de sistema.
Equipamentos eletrônicos de teste
Contém grupos de cabos que necessitam de manutenção frequente, sem fechamento permanente.
Confirme se VW-1 é o requisito real do cliente ou do equipamento. Forneça o diâmetro mínimo e máximo do feixe, o perfil do conector e da derivação, a temperatura e a documentação solicitada. Selecione outra construção se o projeto especificar UL 94 V-0, EN 45545-2 ou um teste automotivo.
Personalização disponível
• Dimensões nominais e sobreposição - Selecionado por apresentar fechamento estável em toda a extensão do feixe.
• Fornecimento de peças cortadas sob medida - Peças preparadas para montagem repetitiva.
• Rótulos e rastreabilidade - Referências personalizadas para peças, lotes e conformidades.
• Embalagem privada - Comprimentos de rolos, kits e caixas de papelão para fabricantes de equipamentos originais (OEM).
A certificação VW-1 aplica-se à construção testada e referenciada, e não certifica o chicote de cabos completo ou o equipamento final. A certificação VW-1 não é equivalente às normas UL 94 V-0 ou EN 45545-2. As declarações de materiais aplicáveis podem ser fornecidas mediante confirmação do pedido.
• Fio FR aprovado - A identidade do material é verificada em relação à especificação de produção.
• Desempenho de fechamento automático - A sobreposição e o fechamento são verificados em diâmetros controlados.
• Inspeção de qualidade do tecido - São verificadas as bordas, a cobertura, os fios quebrados e a contaminação.
• Liberação do envio - O comprimento, as etiquetas, a quantidade e os documentos solicitados são verificados.
01. VW-1 e V-0 podem ser usados de forma intercambiável?
Não. Utilize a classificação de teste especificada na descrição do cliente.
02. A embalagem pode ser reaberta?
Sim. Ele foi projetado para acesso a serviços e alterações de cabos.
03.Será que serve nos conectores?
A instalação é feita pela lateral, portanto não é necessário passar por cima do conector.
04. Pode ser fornecido em peças cortadas?
Sim, sujeito à tolerância de comprimento, acabamento final e análise da quantidade mínima de encomenda.
Solicite uma amostra ou um orçamento.
Envie a gama de especificações, o ambiente de instalação, a norma exigida, o comprimento de corte e a quantidade. A MJ FLEX recomendará uma solução adequada e providenciará uma amostra ou orçamento.
