Por que escolher a manga de tecido STW-PET-FR-V0?
1. Atender a um requisito de material V-0 definido
A construção mencionada é adequada para projetos que especificam a norma UL 94 V-0, em vez de uma certificação genérica de resistência ao fogo.
2. Atualizar os chicotes elétricos existentes
A entrada lateral permite adicionar proteção retardante de chamas sem remover os terminais.
3. Mantenha a fiação do equipamento em boas condições de funcionamento.
A manga reabre para inspeção, substituição e acesso à filial.
4. Aprovação separada de materiais e sistemas
A documentação pode ser analisada, reconhecendo-se que o equipamento final pode exigir sua própria avaliação.
Principais características
1. Desempenho do material UL 94 V-0
A construção referenciada suporta a classificação de inflamabilidade de plásticos especificada.

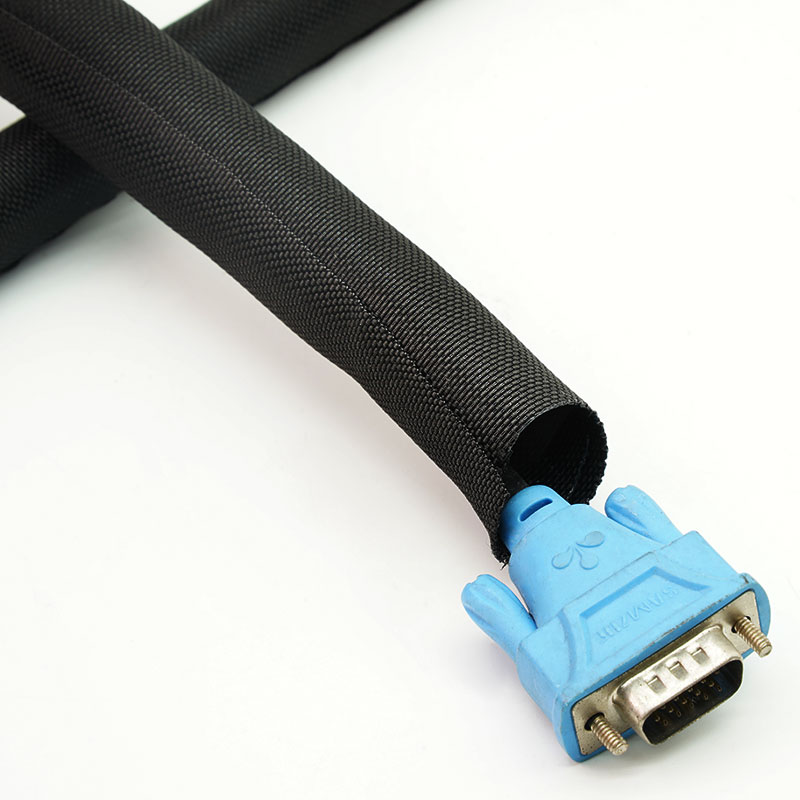

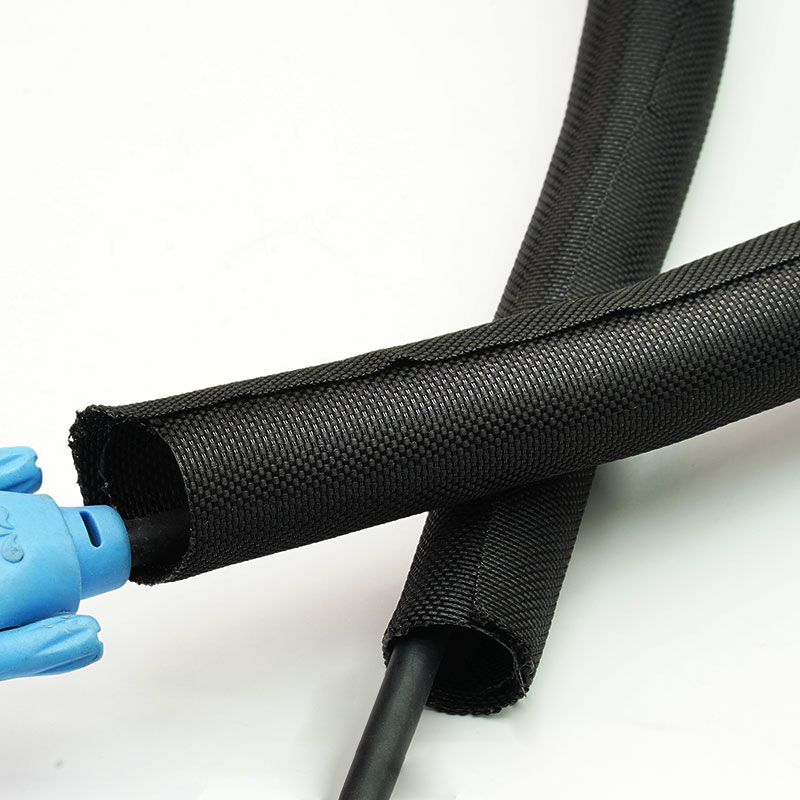

2. Construção bipartida com fechamento automático
Envolve os cabos existentes e retorna à posição fechada.

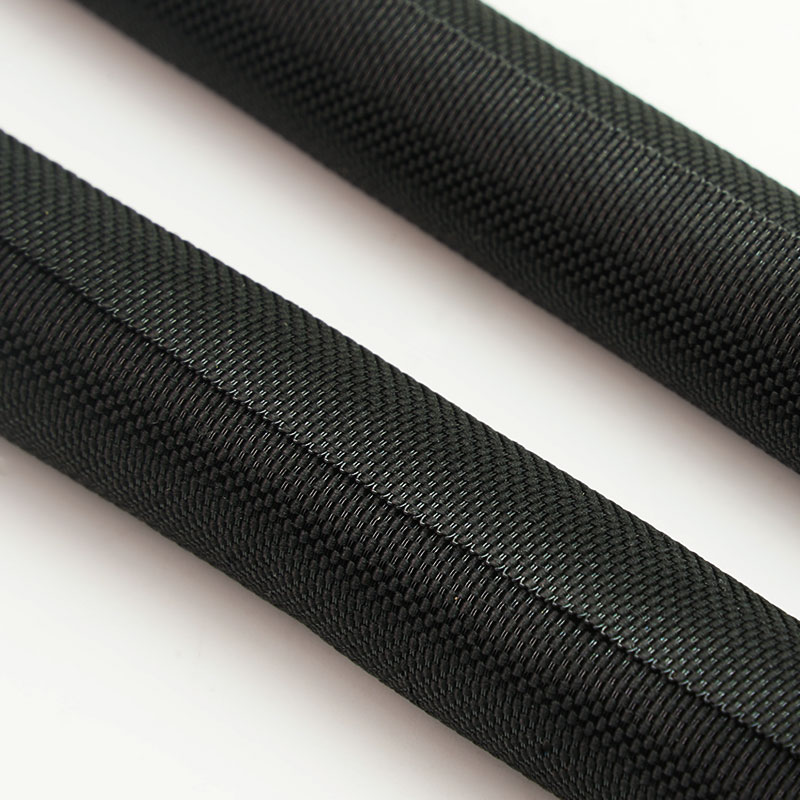

3. PET tecido retardante de chamas
Combina a flexibilidade têxtil com o comportamento controlado da chama do material.
4. Acesso para adaptação e manutenção

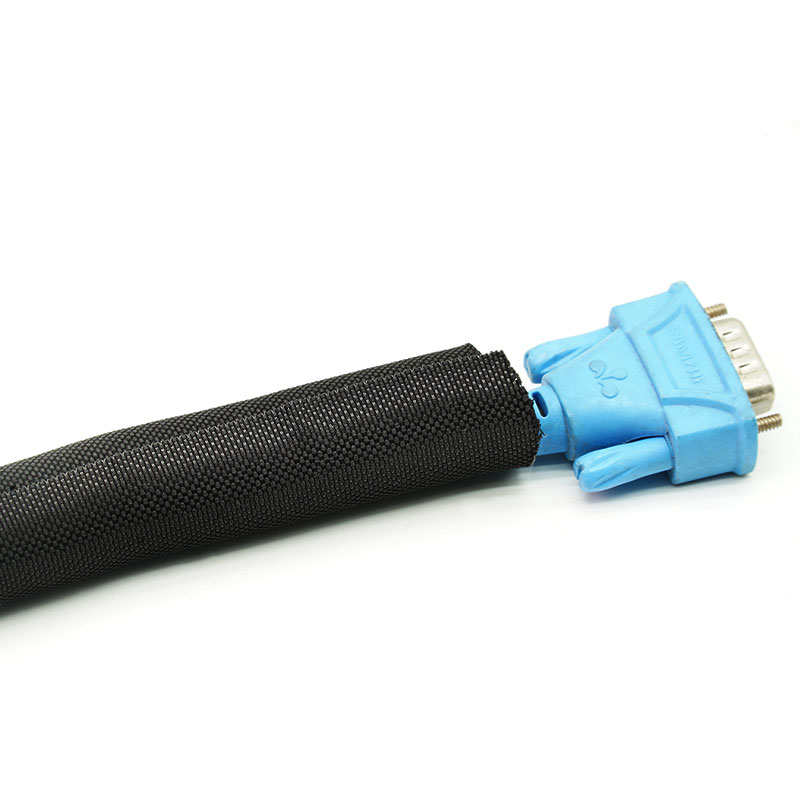

Permite a instalação e manutenção sem a necessidade de remover o conector.
5. Proteção flexível contra abrasão
Ajuda a limitar o desgaste do revestimento do cabo dentro de equipamentos e gabinetes.
6. Sobreposição controlada
Proporciona cobertura contínua quando dimensionada corretamente.
7. Suporte para documentos de conformidade
Os relatórios e declarações aplicáveis podem ser comparados à construção encomendada.
| Material | Monofilamento PET retardador de chamas + Multifilamento 900D |
| Construção | Envoltório dividido com fechamento automático |
| Sobreposição | ≥35% |
| Temperatura de trabalho | -40°C a +150°C |
| Ponto de fusão | 240±10°C |
| Inflamabilidade | UL94 V0 |
| Resistência à abrasão | Consulte a norma ISO 6722. |
| Resistência ao envelhecimento | Consulte a norma ISO 6722. |
| Resistência a líquidos | Consulte GMW14327 |
| Cor padrão | Preto |
| Certificação | RoHS, REACH, Livre de halogênios |
| Livre de halogênio | Sim |
| Resistente aos raios UV | Sim |
| Ferramenta de corte | Lâmina ou faca quente |
Especificações
Número da peça | Tamanho nominal (mm) | Largura de propagação
(mm) | Faixa de diâmetro do feixe (mm) | Embalagem Comprimento (m/carretel) |
Min | Máximo |
STW-PET-003-BK-FR-V0 | Φ3 | 25±2 | 2 | 4 | 200 |
STW-PET-005-BK-FR-V0 | Φ5 | 29±2 | 4 | 6 | 200 |
STW-PET-006-BK-FR-V0 | Φ6 | 34±2 | 4 | 7 | 200 |
STW-PET-008-BK-FR-V0 | Φ8 | 46±2 | 6 | 10 | 100 |
STW-PET-010-BK-FR-V0 | Φ10 | 55±2 | 8 | 11 | 100 |
STW-PET-013-BK-FR-V0 | Φ13 | 65±2 | 12 | 15 | 100 |
STW-PET-016-BK-FR-V0 | Φ16 | 77±2 | 15 | 18 | 100 |
STW-PET-019-BK-FR-V0 | Φ19 | 104±5 | 18 | 20 | 50 |
| | | 23 | 26 | 25 |
| | | 27 | 31 | 25 |
| | | 30 | 34 | 25 |
| | | 37 | 40 | 25 |
| | | 48 | 52 | 25 |
● Nota: Selecione o tamanho de acordo com o diâmetro real do feixe e assegure uma sobreposição de pelo menos 35% após a instalação.
Aplicações típicas
Painéis de controle elétrico
Protege a fiação organizada de energia, sinal e controle onde o desempenho do material V-0 é especificado.
Equipamentos de bateria e armazenamento de energia
Envolve os cabos auxiliares e de baixa tensão, preservando o acesso para manutenção.
Equipamento de carregamento
Protege os agrupamentos de cabos dentro de módulos e invólucros sujeitos à revisão em nível de equipamento.
Aparelhos e instrumentos
Protege a fiação interna que passa perto das caixas e dos componentes.
Equipamentos de produção eletrônica
Adiciona proteção adequada a conjuntos de cabos terminados.
Confirme se a classificação especificada é UL 94 V-0; ela não é intercambiável com VW-1 ou EN 45545-2. Forneça a faixa de comprimento do feixe, os requisitos de sobreposição, a temperatura, o local de instalação e os documentos necessários. A aprovação deve fazer referência ao material e à construção específicos do pedido.
Personalização disponível
• Seleção de tamanho aprovada - Diâmetro e sobreposição compatíveis com o feixe de cabos.
• peças pré-cortadas - Projetar comprimentos com tolerâncias dimensionais e finais acordadas.
• Rótulos de rastreabilidade - Referências de lote, projeto e documento na embalagem.
• Embalagem OEM - Comprimentos de rolo, kits, etiquetas e caixas personalizados.
A norma UL 94 V-0 aplica-se ao material ou à construção da manga referenciada e não certifica o chicote ou equipamento completo. É diferente das normas VW-1, FMVSS 302 e EN 45545-2. Os documentos RoHS, REACH e de ausência de halogênio aplicáveis devem ser comparados com a construção fornecida.
• Material FR controlado - O fio retardante de chamas aprovado é verificado antes da produção.
• Verificação de sobreposição - O fechamento é verificado em todo o intervalo de pacotes especificado.
• Rastreabilidade do processo - Os lotes de material e produção são retidos.
• Lançamento documentado - As dimensões, a aparência, as etiquetas e os arquivos solicitados foram verificados.
01. UL 94 V-0 é o mesmo que VW-1?
Não. São classificações de testes diferentes e não podem ser substituídas sem aprovação.
02. A certificação V-0 abrange todo o chicote de fios?
Não. Aplica-se ao material ou à construção da manga em questão.
03. Pode ser instalado depois que os conectores já estiverem instalados?
Sim. Seu design dividido e envolvente permite a instalação pela lateral.
Solicite uma amostra ou um orçamento.
Envie a gama de especificações, o ambiente de instalação, a norma exigida, o comprimento de corte e a quantidade. A MJ FLEX recomendará uma solução adequada e providenciará uma amostra ou orçamento.
