Por que escolher HPS-NY-S-T10?
•Aumente os intervalos de manutenção nos pontos de atrito conhecidos.
A manga evita o contato rotineiro com a superfície que, de outra forma, atuaria diretamente sobre a cobertura da mangueira hidráulica.
•Adicione uma camada de tecido mais resistente.
A espessura nominal de 1,0 mm da parede proporciona material adicional entre a mangueira e as estruturas metálicas circundantes, oferecendo proteção geral ao equipamento.
•Estabilizar rotas que se deslocam durante a operação.
Manter as mangueiras adjacentes agrupadas em um feixe definido limita o contato aleatório durante o ciclo de funcionamento dos cilindros, braços ou sistemas de direção.
Principais características
1.Parede nominal de 1,0 mm
Oferece uma camada têxtil protetora mais espessa para percursos com contato mecânico frequente.

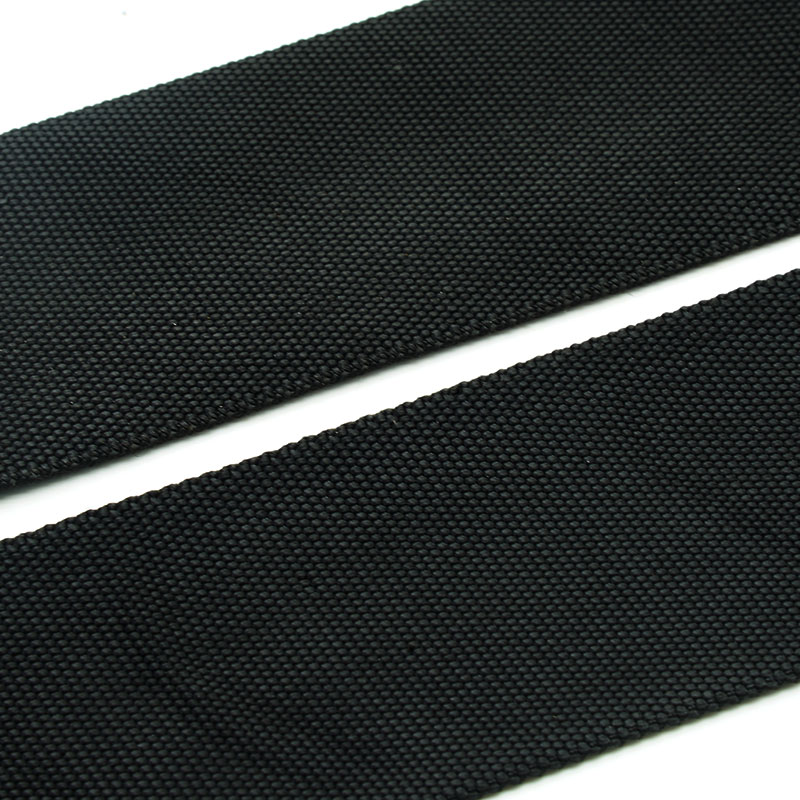

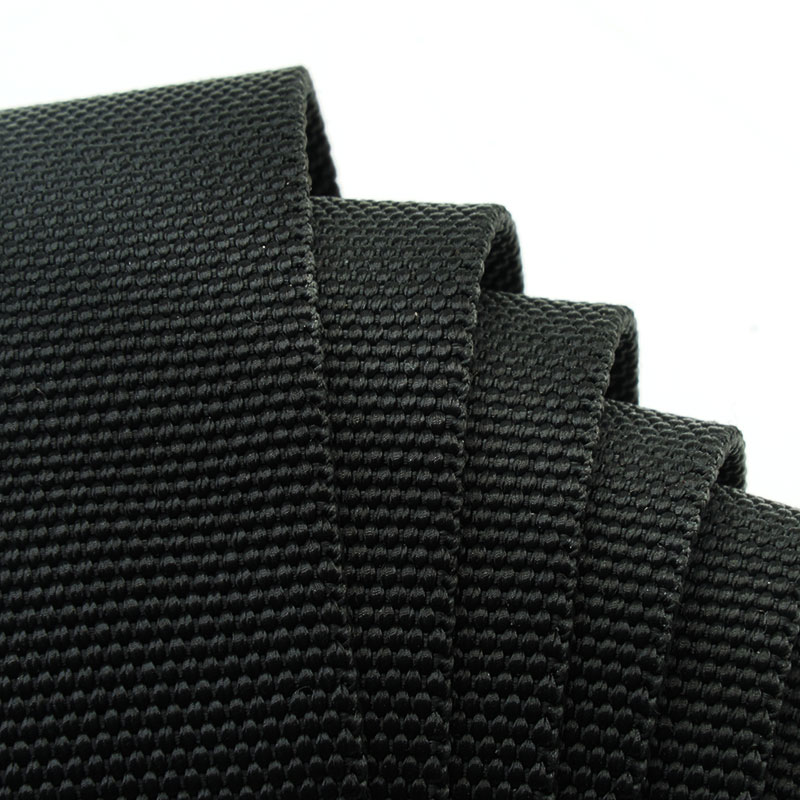

2.Fio de nylon durável
Proporciona uma superfície externa flexível, adequada para movimentação normal da máquina e manuseio durante a instalação.

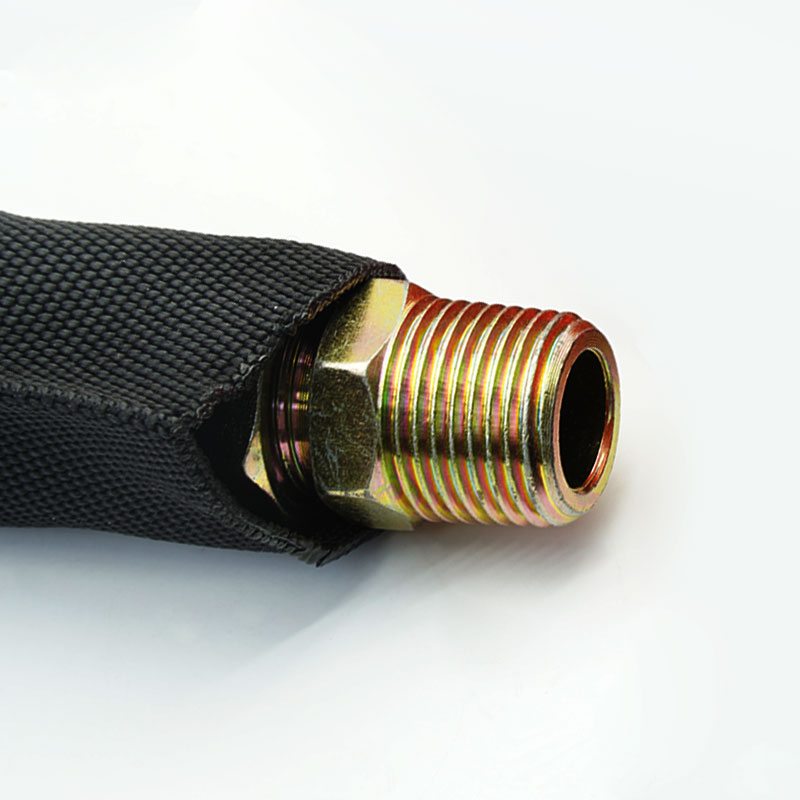

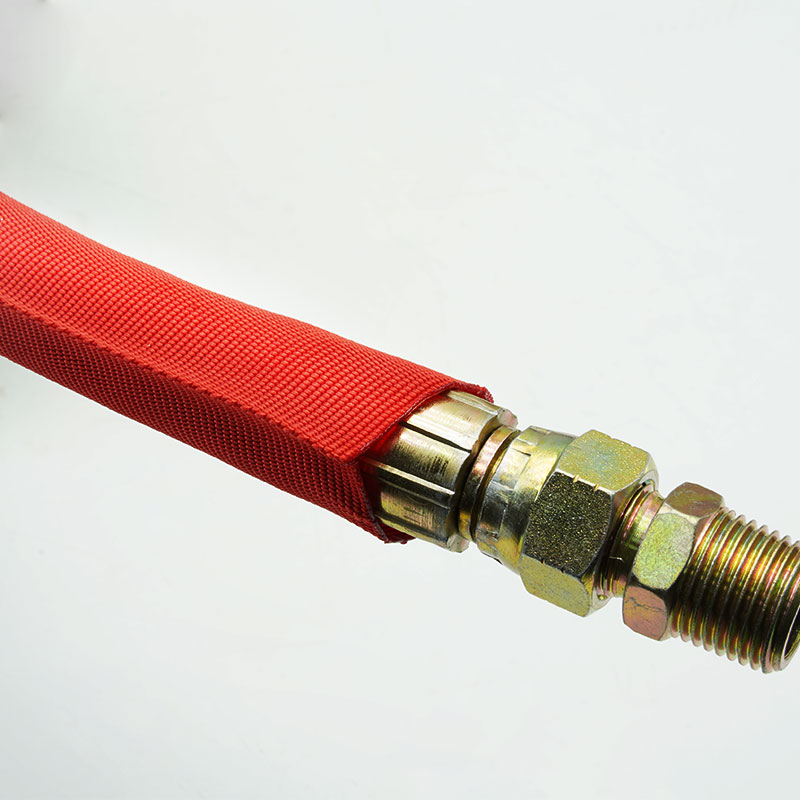

3. Cobertura total da circunferência
Envolve a mangueira ou o feixe de tubos, de modo que a proteção não se limite a uma única superfície de contato visível.
4. Design tubular adaptável
Acompanha curvas e mudanças de direção da rota quando o diâmetro da manga é selecionado corretamente.
5. restrição de feixe
Mantém as linhas hidráulicas compatíveis juntas e reduz a folga entre mangueiras adjacentes.
6.Opções prontas para produção

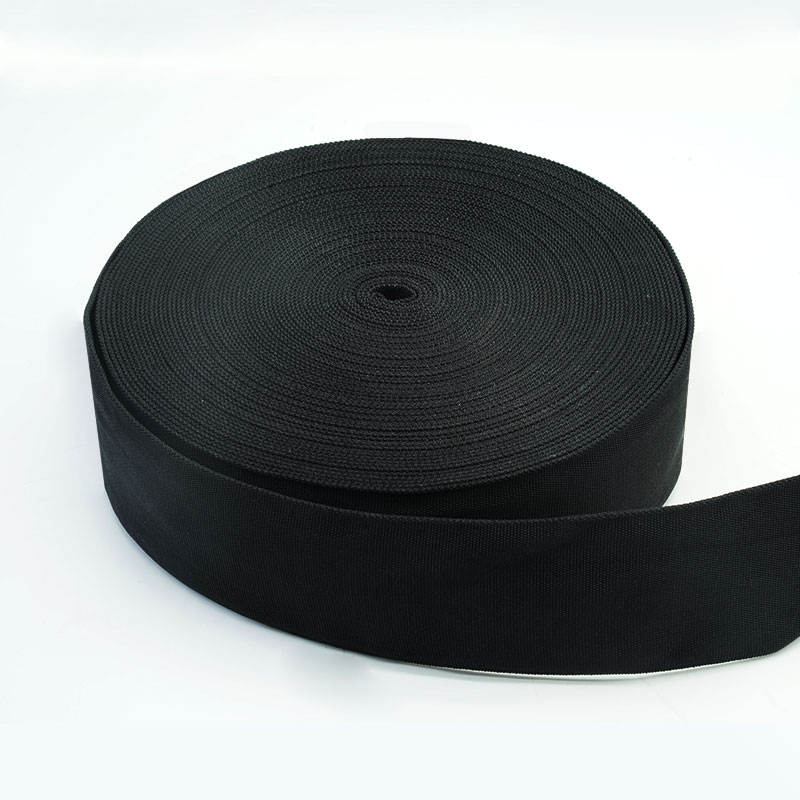

Pode ser fornecido em rolo ou preparado em peças cortadas de forma repetível, com identificação e embalagem acordadas.
| Material | Multifilamento de nylon |
| Temperatura de trabalho | -40°C a +125°C |
| Ponto de fusão | 220±10°C |
| Inflamabilidade | FMVSS 302 |
| MSHA Conformidade | Consulte MSHA IC293/01 |
| Detonação Rexistência | Consulte a norma ISO 3457. |
| Resistência à abrasão | Consulte a norma ISO 6945. |
| Antivazamento | Em conformidade com a norma SAE J343 |
| Resistente aos raios UV | Em conformidade com a norma BS EN13758-1 |
| Cor padrão | Preto |
| Ferramenta de corte | Faca quente |
Especificações
Número da peça | EU IA (mm) | Largura plana (mm) | Parede Grossura (mm) | Embalagem Comprimento (m/carretel) |
| HPS-NY-S-010-BK-T10 | 10 | 20 | 1,0±0,1 | 50 |
| HPS-NY-S-014-BK-T10 | 14 | 25 | 1,0±0,1 | 50 |
| HPS-NY-S-017-BK-T10 | 17 | 30 | 1,0±0,1 | 50 |
| HPS-NY-S-020-BK-T10 | 20 | 35 | 1,0±0,1 | 50 |
| HPS-NY-S-023-BK-T10 | 23 | 39 | 1,0±0,1 | 50 |
| HPS-NY-S-025-BK-T10 | 25 | 42 | 1,0±0,1 | 50 |
| HPS-NY-S-027-BK-T10 | 27 | 46 | 1,0±0,1 | 50 |
| HPS-NY-S-031-BK-T10 | 31 | 52 | 1,0±0,1 | 50 |
| HPS-NY-S-033-BK-T10 | 33 | 55 | 1,0±0,1 | 50 |
| HPS-NY-S-036-BK-T10 | 36 | 60 | 1,0±0,1 | 50 |
| HPS-NY-S-040-BK-T10 | 40 | 66 | 1,0±0,1 | 50 |
HPS-NY-S-044-BK-T10
| 44 | 72 | 1,0±0,1 | 50 |
| HPS-NY-S-047-BK-T10 | 47 | 77 | 1,0±0,1 | 50 |
| HPS-NY-S-050-BK-T10 | 50 | 80 | 1,0±0,1 | 50 |
| HPS-NY-S-053-BK-T10 | 53 | 86 | 1,0±0,1 | 50 |
HPS-NY-S-056-BK-T10
| 56 | 91 | 1,0±0,1 | 50 |
HPS-NY-S-060-BK-T10
| 60 | 97 | 1,0±0,1 | 50 |
HPS-NY-S-062-BK-T10
| 62 | 100 | 1,0±0,1 | 50 |
HPS-NY-S-066-BK-T10
| 66 | 107 | 1,0±0,1 | 50 |
HPS-NY-S-073-BK-T10
| 73 | 118 | 1,0±0,1 | 50 |
HPS-NY-S-078-BK-T10
| 78 | 126 | 1,0±0,1 | 50 |
HPS-NY-S-085-BK-T10
| 85 | 137 | 1,0±0,1 | 50 |
HPS-NY-S-090-BK-T10
| 90 | 145 | 1,0±0,1 | 50 |
HPS-NY-S-093-BK-T10
| 93 | 149 | 1,0±0,1 | 50 |
HPS-NY-S-102-BK-T10
| 102 | 165 | 1,0±0,1 | 50 |
HPS-NY-S-106-BK-T10
| 106 | 170 | 1,0±0,1 | 50 |
HPS-NY-S-112-BK-T10
| 112 | 179 | 1,0±0,1 | 50 |
HPS-NY-S-127-BK-T10
| 127 | 206 | 1,0±0,1 | 50 |
Aplicações típicas
Escavadeiras, carregadeiras e equipamentos de acesso
Aborda o problema de atrito nos locais onde as mangueiras percorrem as lanças, braços, estruturas de elevação e juntas articuladas.
Empilhadeiras, guindastes e máquinas de movimentação de materiais
Reduz o contato direto em torno de mastros, polias, guias e passagens hidráulicas congestionadas.
Equipamentos agrícolas e florestais
Protege as capas das mangueiras contra o desgaste causado pela vibração próximo a estruturas, implementos e articulações móveis.
Prensas hidráulicas e máquinas de fábrica
Organiza várias linhas e as protege de suportes, proteções e componentes de máquinas próximos.
Meça o diâmetro externo máximo da mangueira individual ou do feixe de mangueiras completo, incluindo conexões, braçadeiras e transições locais. Escolha uma luva que seja instalada sem esticar excessivamente, mas que permaneça justa o suficiente para evitar que se prenda em algo ou se mova descontroladamente. Verifique o raio de curvatura, a frequência de flexão, os pontos de atrito, a temperatura, os fluidos hidráulicos, a exposição ao ar livre e o método usado para fixar cada extremidade. Quando forem necessários contenção de respingos por furos, restrição de ruptura ou proteção do pessoal, forneça o método de teste aplicável e as condições do sistema; a espessura por si só não garante essas capacidades.
Personalização disponível
• Diâmetro e ajuste do pacote - Selecione os tamanhos de manga adequados com base no diâmetro externo das mangueiras individuais ou dos feixes de mangueiras.
• Comprimentos e tolerâncias de corte - Comprimentos de corte personalizados e controle de tolerância para atender aos requisitos de zonas específicas da máquina, kits de mangueiras ou estações de montagem.
• Cor e Identificação - A cor padrão é preta; etiquetas impressas ou outras opções de identificação podem ser avaliadas mediante solicitação.
• Embalagem - Disponível em rolos, sacos, kits e caixas personalizadas para fabricantes de equipamentos originais (OEM).
• Verificação de fios recebidos - A identidade do material e os requisitos de compra acordados são verificados antes da produção.
• Verificações de muros e construções - A espessura nominal e a estrutura têxtil são medidas de acordo com o plano de inspeção aprovado.
•Análise de tamanho e ajuste - O diâmetro final e o ajuste da amostra são comparados com as dimensões confirmadas da mangueira ou do feixe de mangueiras.
•Inspeção de mão de obra - A manga é examinada para verificar danos no fio, contaminação, cobertura irregular e aberturas inaceitáveis.
•Conformidade do pedido - O comprimento, a marcação, o acabamento final, a quantidade e a embalagem são verificados em relação ao pedido emitido.
01. Qual é a principal diferença entre as versões de 1,0 mm e 0,8 mm?
A opção de 1,0 mm oferece uma parede têxtil mais robusta para percursos que necessitam de maior cobertura externa. A seleção final deve considerar a folga, a movimentação e o ponto de abrasão real.
02. Devo dimensionar a luva de acordo com o diâmetro interno da mangueira hidráulica?
Não. Utilize o diâmetro externo medido da mangueira ou do feixe completo, incluindo a maior transição que a luva deve atravessar.
03.O HPS-NY-S-T10 pode ser usado em rotas de mangueiras móveis?
Pode ser considerada para rotas móveis quando o diâmetro, o raio de curvatura, a frequência de flexão, a ancoragem e as superfícies de contato são analisados em conjunto.
04. Que informações são necessárias para um pedido personalizado?
Forneça as dimensões da mangueira e das conexões, o trajeto, os pontos de contato, o ambiente, o comprimento, o tratamento das extremidades, a marcação, a embalagem e a quantidade anual.
Solicite uma amostra ou um orçamento.
Envie o diâmetro externo da mangueira ou do feixe, as condições de instalação, os pontos de abrasão, a temperatura, a exposição ao fluido, o comprimento final e a quantidade do pedido. A MJ FLEX analisará a compatibilidade e providenciará uma amostra ou orçamento do modelo HPS-NY-S-T10.
