Manga de cabo expansível em malha trançada de PET retardante de chamas EN45545

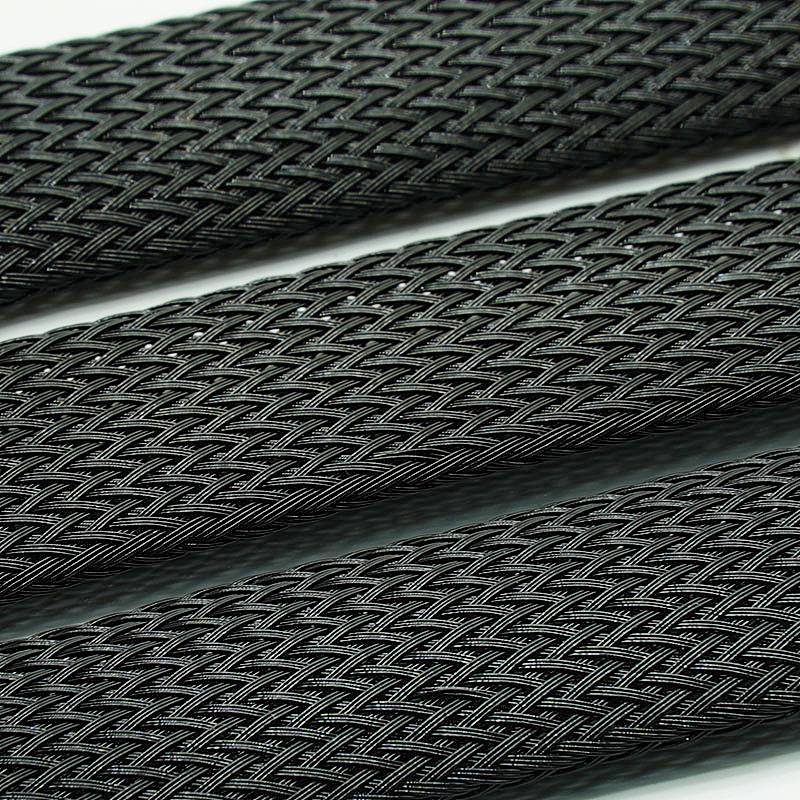

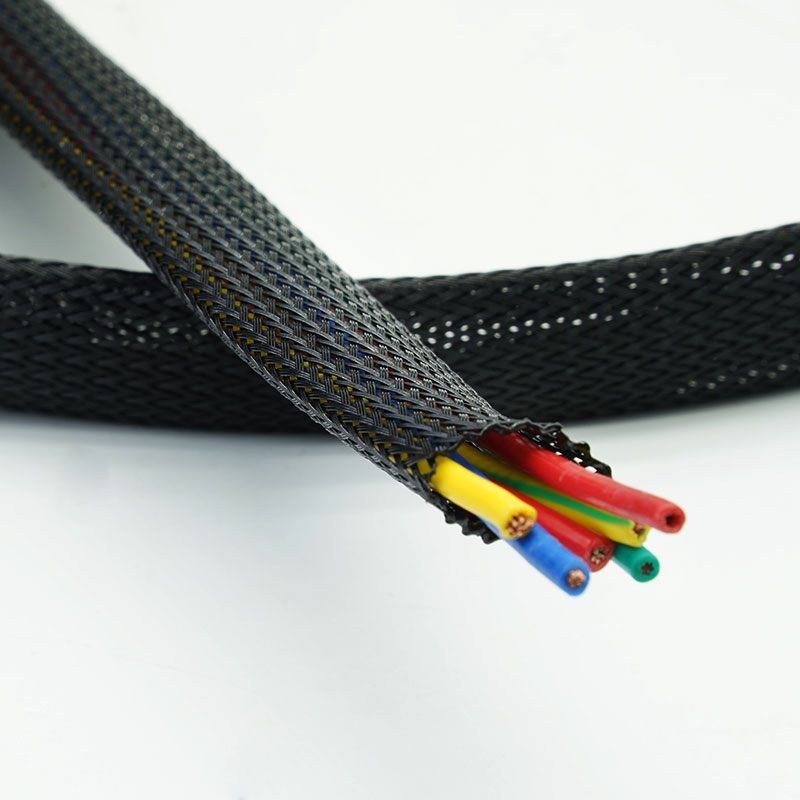

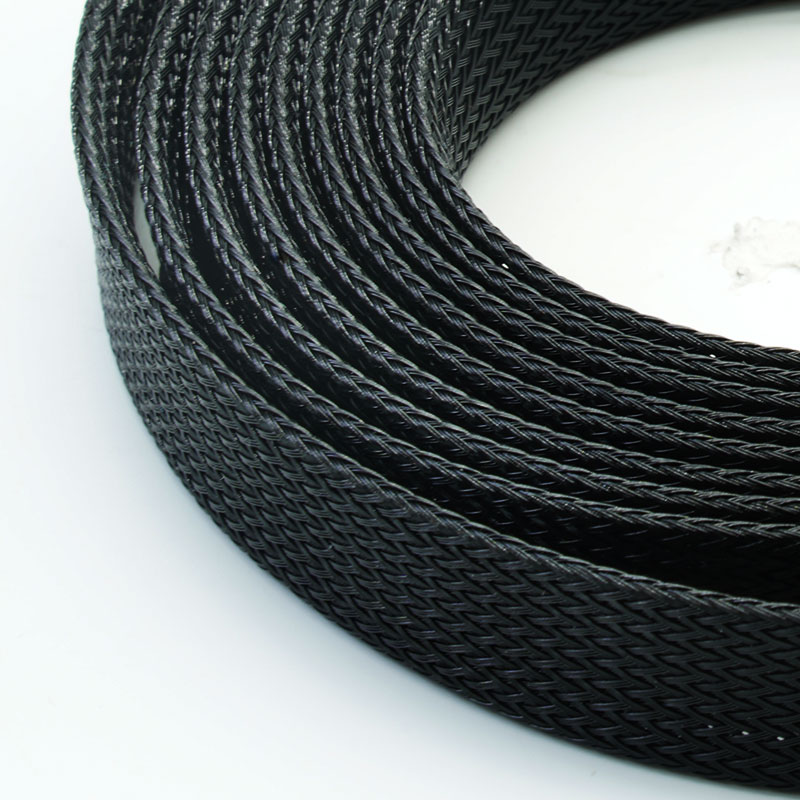

A MJ FLEX BRS-PET-FR-EN45545 é uma manga expansível de PET retardante de chamas, desenvolvida para fiação ferroviária e equipamentos elétricos de bordo. A construção mencionada atende às normas EN 45545-2 R22 e R23 no nível de risco HL3, enquanto sua malha aberta se expande sobre os conectores e protege os feixes de cabos contra abrasão rotineira. A cobertura do relatório deve corresponder ao tamanho e à construção solicitados.

  • Material :

    PET Monofilament

  • Temperatura de trabalho :

    -40℃~ +150℃

  • Ponto de fusão :

    240+(-)10℃

  • Inflamabilidade :

    EN 45545-2 R22/R23 HL3

  • Cor padrão :

    Black

  • Certificação :

    RoHS, REACH, halogen free and applicable EN 45545-2 report

  • MOQ :

    1 Spool

  • Por que escolher BRS-PET-FR-HL3?

    • Atender aos requisitos de segurança contra incêndio ferroviário

    Apoia projetos que especificam as normas EN 45545-2 R22 e R23 HL3 para a construção em questão.

    • Proteja os chicotes elétricos terminados.

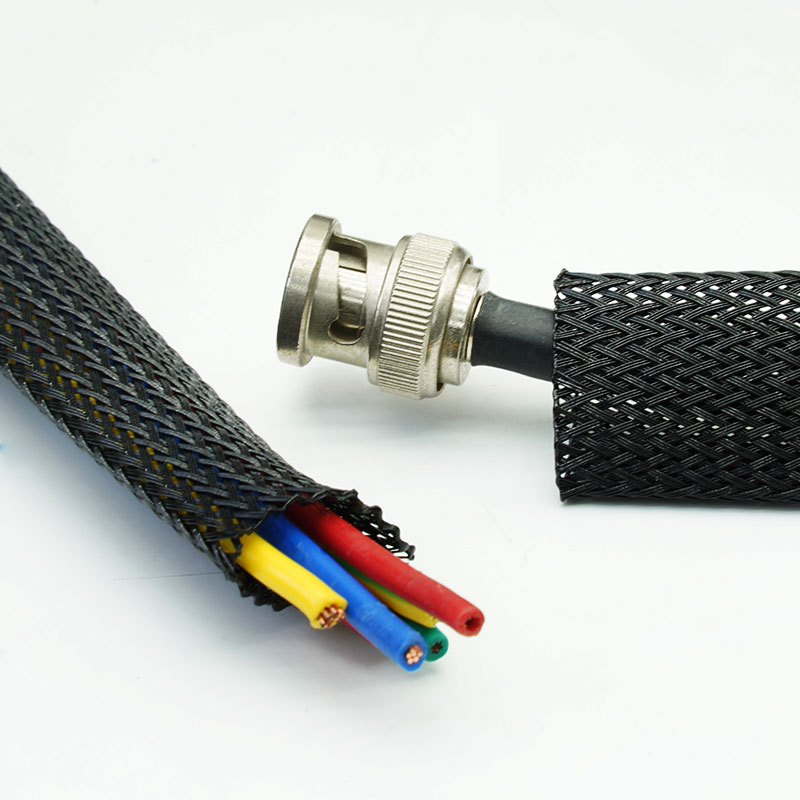

    A malha expansível passa sobre os conectores sem a necessidade de uma manga bipartida.

    • Reduzir a incerteza na aprovação

    Os documentos de teste podem ser comparados com a construção proposta antes da confirmação do pedido.

    • Combine conformidade e proteção de cabos.

    Oferece desempenho contra chamas, proteção contra abrasão e roteamento organizado em uma única manga leve.



    Principais características

    1. EN 45545-2 R22 e R23 HL3
    A construção referenciada atende aos exigentes requisitos de nível de risco ferroviário.
    2. Monofilamento de PET retardante de chama
    Equilibra o comportamento controlado da chama com a proteção prática do chicote de fios.
    3. Passagem de conector expansível
    Acomoda terminais e diâmetros de feixe variáveis.
    4. Trança aberta resistente à abrasão
    Ajuda a reduzir o desgaste do revestimento em gabinetes, veículos e módulos de equipamentos.
    5. Cobertura flexível e leve
    Trajetos que contornam curvas sem a necessidade de conduítes rígidos volumosos.
    6. Cortável com faca quente
    Permite extremidades seladas para uma montagem mais limpa.
    7. Suporte à documentação
    Os relatórios e declarações de materiais aplicáveis ​​estão disponíveis para consulta.



    Dados técnicos

    MaterialMonofilamento de PET retardante de chamas
    Construçãotrança expansível
    Temperatura de trabalho-40°C a +150°C
    Ponto de fusão240±10°C
    InflamabilidadeEN 45545-2 R22/R23 HL3
    Resistência à abrasãoMédio
    Espessura da parede0,65 ± 0,05 mm
    Cor padrãoPreto; outras cores disponíveis mediante solicitação.
    CertificaçãoRelatório RoHS, REACH, livre de halogênios e aplicável conforme a norma EN 45545-2.
    Livre de halogênioSim
    Resistente aos raios UVSim
    Ferramenta de cortefaca quente

    Especificações
    Número da peça
    Largura plana (L)
    Faixa expandida (mm)
    Parede
    Grossura
    (mm)
    Embalagem
    Comprimento
    (m/carretel)
    Polegada
    mm
    Min.(I)
    Máx.(O)
    BRS-PET-003-BK-FR-HL3
    1/8”
    		316
    0,65±0,05
    		1000
    BRS-PET-006-BK-FR-HL3
    1/4”
    		639
    0,65±0,05
    		500
    BRS-PET-008-BK-FR-HL3
    5/16”
    		8512
    0,65±0,05
    		350
    BRS-PET-010-BK-FR-HL3
    3/8”
    		10717
    0,65±0,05
    		350
    BRS-PET-012-BK-FR-HL3
    1/2”
    		12820
    0,65±0,05
    		350
    BRS-PET-016-BK-FR-HL3
    5/8”
    		161027
    0,65±0,05
    		250
    BRS-PET-018-BK-FR-HL3
    11/16"
    		181229
    0,65±0,05
    		250
    BRS-PET-020-BK-FR-HL3
    3/4”
    		201432
    0,65±0,05
    		200
    BRS-PET-025-BK-FR-HL3
    1”
    		251835
    0,65±0,05
    		200
    BRS-PET-032-BK-FR-HL3
    1-1/4”
    		322050
    0,65±0,05
    		150
    BRS-PET-038-BK-FR-HL3
    1-1/2”
    		383060
    0,65±0,05
    		100
    BRS-PET-045-BK-FR-HL3
    1-3/4”
    		453575
    0,65±0,05
    		100
    BRS-PET-050-BK-FR-HL3
    2”
    		504080
    0,65±0,05
    		100
    BRS-PET-064-BK-FR-HL3
    2-1/2”
    		6445105
    0,65±0,05
    		50
    BRS-PET-076-BK-FR-HL3
    3”
    		7664120
    0,65±0,05
    		50
    BRS-PET-100-BK-FR-HL3
    4”
    		10080150
    0,65±0,05
    		50
    ● Nota: A faixa expandida descreve a capacidade geométrica, não o ponto de operação contínua preferencial. Selecionar uma expansão próxima da máxima aumenta as aberturas da malha, reduz a cobertura da superfície e diminui o comprimento instalado.

    Aplicações típicas
    Interiores de material rodante
    Protege a fiação da área de passageiros, atendendo simultaneamente aos requisitos de segurança contra incêndio especificados para ferrovias.
    Cabines de condução e painéis de controle
    Organiza a fiação de sinal e controle em espaços elétricos confinados.
    Sistemas de portas, iluminação e climatização
    Reduz o atrito em cabos de aço móveis ou em manutenção que passam por equipamentos de bordo.
    Armários elétricos ferroviários
    Separa e protege os cabos de energia, comunicação e auxiliares.
    Equipamentos de infraestrutura ferroviária
    Fornece proteção de cabos em equipamentos de via férrea ou de estação quando a especificação do projeto exige o teste mencionado.



    Como selecionar

    Confirme os requisitos necessários, o nível de perigo, o diâmetro do feixe, o conector de maior diâmetro, a temperatura de operação e o local de instalação. A norma EN 45545-2 não é intercambiável com as normas VW-1, UL 94 V-0, ECE R118 ou FMVSS 302. Solicite um relatório de equivalência antes da aprovação do projeto.



    Personalização disponível

    • Diâmetro e expansão - Compatível com o feixe de cabos e a passagem do conector.

    • Corte em comprimentos - Corte das peças com faca quente, dentro da tolerância acordada.

    • Identificação - Rótulos de referência de projeto, lote e relatório.

    • Embalagem - Comprimento de rolo personalizado, caixas de papelão e marcas próprias.



    Testes e Conformidade

    A construção mencionada atende às normas EN 45545-2 R22 e R23 no nível de qualidade HL3. Esta declaração aplica-se apenas ao material e à construção testados; ela não certifica o chicote elétrico completo ou o veículo. Documentação RoHS, REACH e de ausência de halogênios podem ser fornecidas, quando aplicável.

    Garantia de Qualidade

    • Matéria-prima FR controlada - O PET com propriedades retardantes de chama aprovadas é verificado antes do uso.

    • Inspeção de tranças - O diâmetro, a cobertura e os filamentos quebrados são monitorados.

    • Rastreabilidade - Os lotes de material e produção são mantidos para rastreamento de pedidos.

    • Verificação de documentos - Os relatórios e declarações são verificados em relação à construção fornecida.



    Garantia de Qualidade e Fornecimento

    O fornecimento em série pode ser controlado por meio de números de peças aprovados, identificação de lotes, inspeção dimensional, etiquetagem de bobinas, registros de produção mantidos e notificação de alterações acordada. A formulação do material, o filamento, a construção da trança, a cor, o processo crítico ou as alterações no local de fabricação devem ser revisados ​​antes da implementação, quando puderem afetar as evidências ferroviárias aprovadas.

    Perguntas frequentes

    01. Todos os tamanhos atendem ao padrão HL3?
    A cobertura do relatório deve ser confirmada para o tamanho e a construção solicitados.
    02. A norma EN 45545 é a mesma que a VW-1?
    Não. Eles utilizam métodos de teste e critérios de aceitação diferentes.
    03. Ele consegue passar por cima dos conectores?
    Sim, dentro da sua faixa de expansão projetada.
    04. Os relatórios estão disponíveis?
    Os relatórios pertinentes poderão ser fornecidos após a confirmação da construção.



    Solicite uma amostra ou um orçamento.

    Compartilhe o diâmetro do feixe, o maior conector, o ambiente operacional, a norma de teste exigida, as necessidades de corte ou embalagem e a quantidade estimada. A MJ FLEX recomendará uma construção adequada e providenciará uma amostra ou orçamento.
