Por que escolher a capa protetora STW-PET?

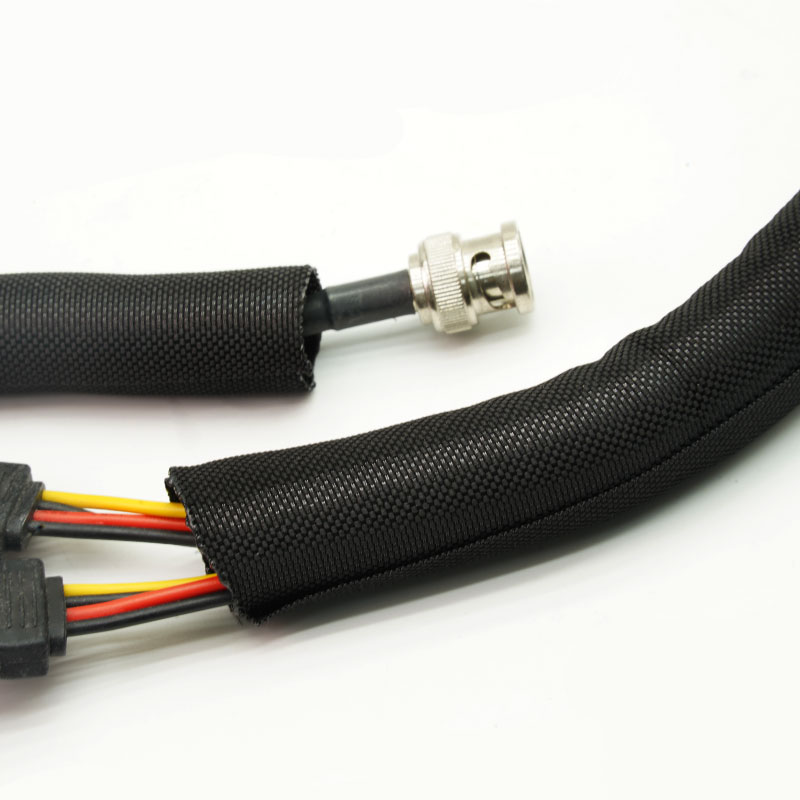

1. Instale sem desconectar os cabos.
A construção com entrada lateral envolve os chicotes elétricos, conectores e pontos de derivação já montados.
2. Simplificar a inspeção e a manutenção.
Os cabos permanecem acessíveis ao reabrir a manga em vez de remover um tubo fechado.
3. Controlar feixes de cabos irregulares
A sobreposição com fechamento automático acompanha as mudanças no diâmetro do feixe e ajuda a reter os fios soltos.
4. Proteja as superfícies acabadas próximas.
O revestimento externo em tecido trançado proporciona uma superfície de contato mais suave do que muitos condutos de proteção rígidos.
Principais características

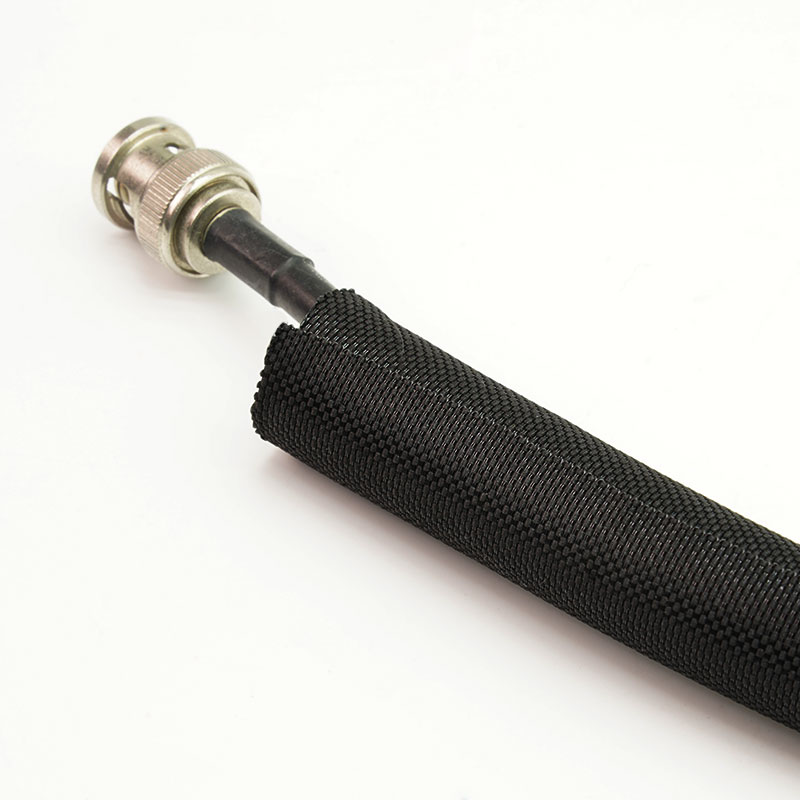

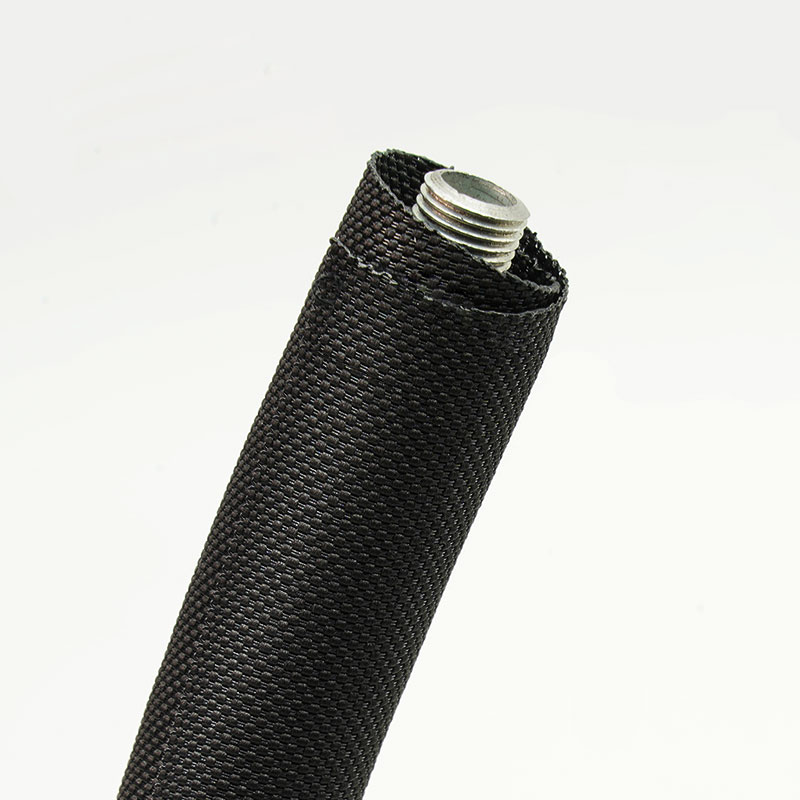

1. Design envolvente com fechamento automático
Abre-se para entrada lateral e contorna o pacote instalado.

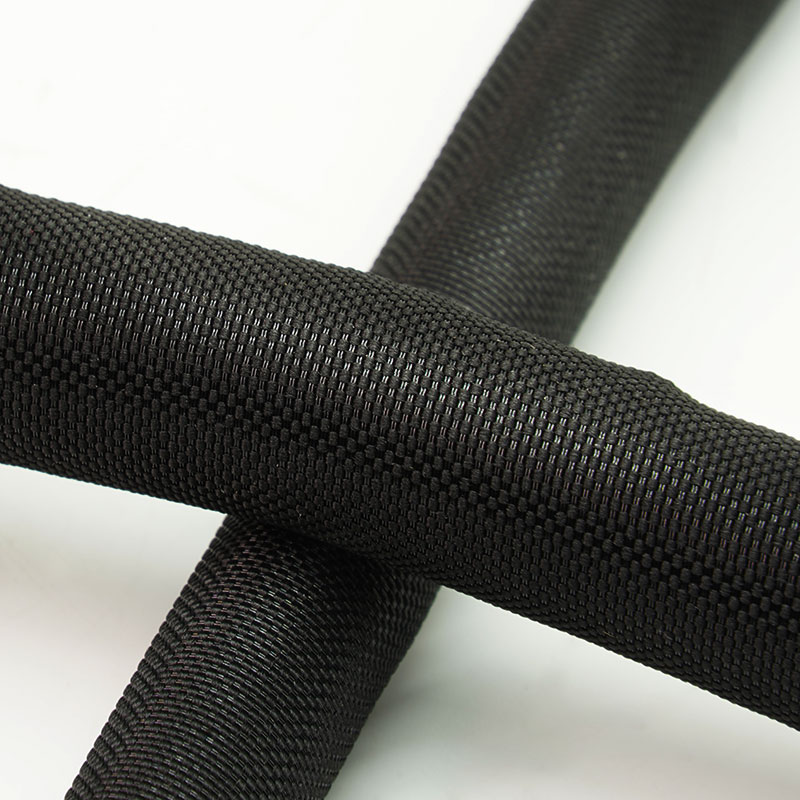

2. Construção em poliéster tecido
Oferece proteção têxtil flexível para a passagem diária de cabos.
3. Instalação que facilita a adaptação.
Compatível com chicotes elétricos já terminados, sem necessidade de remover o conector.
4. Superfície resistente à abrasão
Ajuda a reduzir o desgaste da jaqueta causado pelo contato com painéis e equipamentos.
5. Desempenho de curvatura flexível
Segue trajetórias curvas e perfis de feixes irregulares.
6. Fácil acesso aos cabos
Suporta serviços de manutenção, ramificações e adições de cabos.
7. Opções de fornecimento personalizadas
Disponível em tamanhos, comprimentos e embalagens específicos para cada projeto.
| Material | Multifilamento PET + monofilamento |
| Construção | Envoltório dividido com fechamento automático |
| Sobreposição | ≥35% |
| Temperatura de trabalho | -40°C a +125°C |
| Ponto de fusão | 240±10°C |
| Inflamabilidade | UL94 V2 |
| Resistência à abrasão | Consulte a norma ISO 6722. |
| Resistência ao envelhecimento | Consulte a norma ISO 6722. |
| Resistência a líquidos | Consulte GMW14327 |
| Cor padrão | Preto |
| Certificação | RoHS, REACH, Livre de halogênios |
| Livre de halogênio | Sim |
| Resistente aos raios UV | Sim |
| Ferramenta de corte | Lâmina ou faca quente |
Especificações
Número da peça | Tamanho nominal (mm) | Largura de propagação
(mm) | Faixa de diâmetro do feixe (mm) | Embalagem Comprimento (m/carretel) |
Min | Máximo |
STW-PET-003-BK | Φ3 | 25±2 | 2 | 4 | 200 |
STW-PET-005-BK | Φ5 | 29±2 | 4 | 6 | 200 |
STW-PET-006-BK | Φ6 | 34±2 | 4 | 7 | 200 |
STW-PET-008-BK | Φ8 | 46±2 | 6 | 10 | 100 |
STW-PET-010-BK | Φ10 | 55±2 | 8 | 11 | 100 |
STW-PET-013-BK | Φ13 | 65±2 | 12 | 15 | 100 |
STW-PET-016-BK | Φ16 | 77±2 | 15 | 18 | 100 |
STW-PET-019-BK | Φ19 | 104±5 | 18 | 20 | 50 |
| | | 23 | 26 | 25 |
| | | 27 | 31 | 25 |
| | | 30 | 34 | 25 |
| | | 37 | 40 | 25 |
| | | 48 | 52 | 25 |
● Nota: Selecione o tamanho de acordo com o diâmetro real do feixe e assegure uma sobreposição de pelo menos 35% após a instalação.
Aplicações típicas
chicotes elétricos internos automotivos
Protege a fiação atrás dos painéis, portas e assentos, permitindo ao mesmo tempo uma montagem rápida e manutenção posterior.
máquinas industriais
Organiza os cabos de sensores e de controle nos locais onde os conectores já estão instalados.
Robótica e automação
Contém grupos de cabos flexíveis ao longo de percursos de equipamentos móveis ou que necessitam de manutenção frequente.
Armários elétricos
Combina vários fios e mantém os pontos de ramificação acessíveis durante a resolução de problemas.
Aparelhos e equipamentos eletrônicos
Protege os fios internos do atrito com a carcaça e as bordas da chapa metálica.
Meça o feixe nos seus pontos mais estreitos e mais largos, incluindo ramificações e conectores. Escolha um diâmetro nominal que permita o fechamento com sobreposição adequada ao longo de todo o percurso. Informe a origem da abrasão, a frequência de dobramento, a temperatura, os fluidos utilizados e o método de instalação para que a construção da luva possa ser verificada.
Personalização disponível
• Diâmetro e sobreposição - Adequado ao feixe instalado e à variação de diâmetro esperada.
• Corte em comprimentos - Peças preparadas para montagem do chicote elétrico na linha de transmissão.
• Cor e identificação - Cores especiais ou etiquetas de projeto sujeitas à análise de material e quantidade mínima de pedido.
• Embalagem - Rolos, sacos, kits, códigos de barras e marcas próprias personalizados.
O STW-PET padrão destina-se à organização geral de cabos e à proteção contra abrasão. Documentos RoHS, REACH e de ausência de halogênios podem estar disponíveis para materiais confirmados. Não aplique as certificações UL 94 V-0, VW-1, EN 45545 ou de resistência a raios UV a esta versão; selecione a classe testada correspondente quando necessário.
• Verificação de material recebido - A identidade, a cor e o estado da superfície do fio são verificados.
• Inspeção de fechamento e sobreposição - O envolvimento é verificado em diâmetros de feixes representativos.
• Controle de superfície tecida - São monitoradas falhas, fios rompidos, contaminação e defeitos nas bordas.
• Verificação de comprimento e embalagem - O comprimento do rolo ou do corte, as etiquetas e a quantidade são verificados antes da liberação.
01. Pode ser instalado sobre um chicote de fios já montado?
Sim. A estrutura bipartida abre pela lateral e não requer a remoção do conector.
02. A manga permanecerá fechada?
Ele foi projetado para fechar automaticamente quando dimensionado corretamente e com sobreposição suficiente.
03. Os cabos podem ramificar-se através da manga?
Sim. A embalagem pode ser aberta localmente para acesso a filiais e serviços.
Solicite uma amostra ou um orçamento.
Envie a gama de especificações, o ambiente de instalação, a norma exigida, o comprimento de corte e a quantidade. A MJ FLEX recomendará uma solução adequada e providenciará uma amostra ou orçamento.
