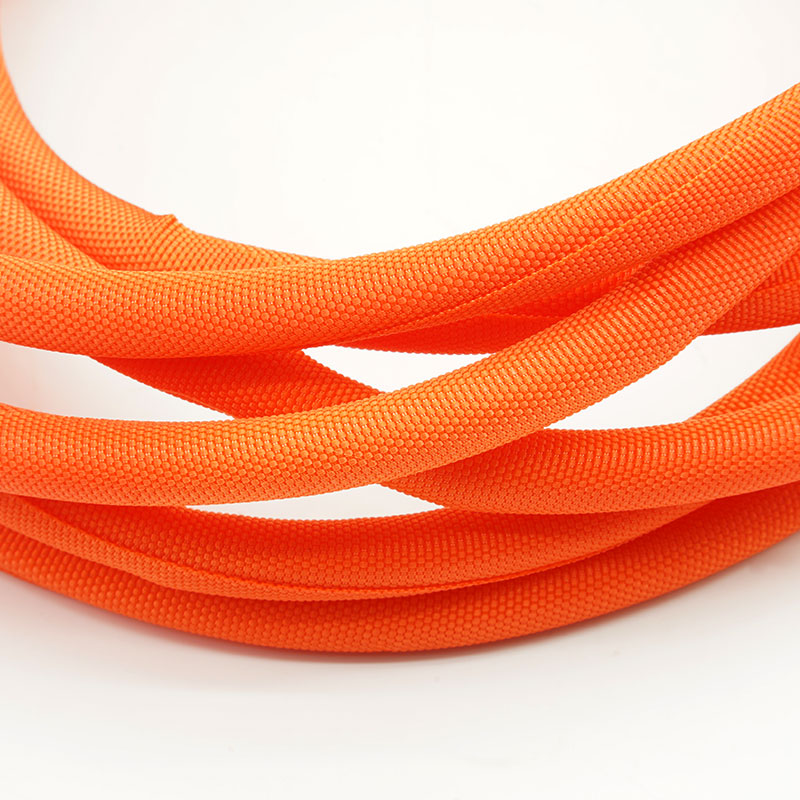

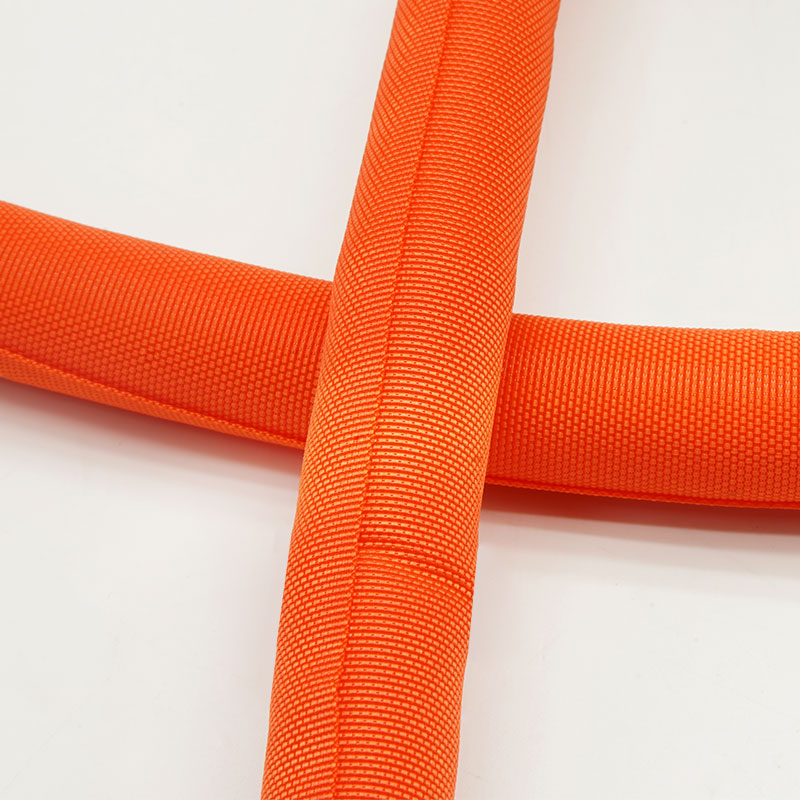

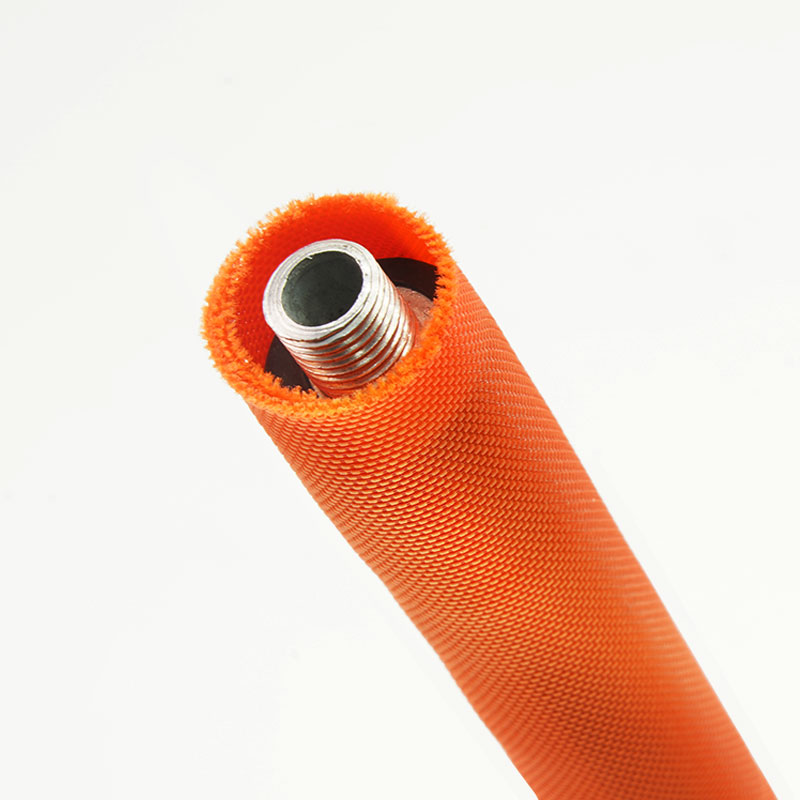

Por que escolher a manga envolvente STW-PET-HT?
A principal questão na seleção desta manga não é simplesmente se o tecido tolera o calor. É se a manga finalizada continua a cobrir o arnês quando exposta ao calor.
O STW-PET-HT resolve essa preocupação graças à sua construção com fechamento automático. A abertura permite que a manga seja instalada sobre a fiação existente, enquanto seu desempenho de fechamento ajuda a manter a abertura no lugar a 175 °C.
Principais características
1. Perfil fechado a 175°C
A embalagem foi projetada para não abrir ou se desfazer na temperatura indicada.
2. Cobertura ao longo da divisão
As bordas revestidas ajudam a manter os fios cobertos onde uma abertura poderia expô-los.
3. Instalação sobre chicotes elétricos já montados
Encaixe a manga em volta da fiação sem remover os terminais ou conectores.
4. Acesso para alterações posteriores
A construção bipartida facilita a instalação e a reinstalação do chicote de fios.
5. Construção do tecido
Oferece um formato de manga têxtil para roteamento de fios automotivos.
6. Ajuste flexível ao longo do arnês
Segue o trajeto da rota, incluindo curvas e mudanças de direção.
7. Dimensionamento específico do projeto
O tamanho da manga pode ser selecionado de acordo com o diâmetro real do arnês e as condições de instalação.
| Material | Multifilamento PET + monofilamento |
| Característica principal | Permanece fechado a 175°C sem abrir ou espalhar. |
| Sobreposição | ≥35% |
| Temperatura de trabalho | -40°C a +150°C |
| Ponto de fusão | 240±10°C |
| Inflamabilidade | UL94V0,FMVSS302 |
| Resistência à abrasão | Consulte a norma ISO 6722. |
| Resistência ao envelhecimento | Consulte a norma ISO 6722. |
| Resistência a líquidos | Consulte GMW14327 |
| Cor padrão | Laranja |
| Certificação | RoHS, REACH, Livre de halogênios |
| Livre de halogênio | Sim |
| Ferramenta de corte | Lâmina ou faca quente |
Especificações
Número da peça | Tamanho nominal (mm) | Largura de propagação
(mm) | Faixa de diâmetro do feixe (mm) | Embalagem Comprimento (m/carretel) |
Min | Máximo |
STW-PET-003-OR-HT | Φ3 | 25±2 | 2 | 4 | 100 |
STW-PET-005-OR-HT | Φ5 | 29±2 | 4 | 6 | 100 |
STW-PET-006-OR-HT | Φ6 | 34±2 | 4 | 7 | 100 |
STW-PET-008-OR-HT | Φ8 | 46±2 | 6 | 10 | 100 |
STW-PET-010-OR-HT | Φ10 | 55±2 | 8 | 11 | 100 |
STW-PET-013-OR-HT | Φ13 | 65±2 | 12 | 15 | 100 |
STW-PET-016-OR-HT | Φ16 | 77±2 | 15 | 18 | 100 |
STW-PET-019-OR-HT | Φ19 | 104±5 | 18 | 20 | 50 |
| | | 23 | 26 | 25 |
| | | 27 | 31 | 25 |
| | | 30 | 34 | 25 |
| | | 37 | 40 | 25 |
| | | 48 | 52 | 25 |
● Nota: Selecione o tamanho de acordo com o diâmetro real do feixe e assegure uma sobreposição de pelo menos 35% após a instalação.
Aplicações típicas
Fiação próxima a áreas de alta temperatura
Para seções de chicotes elétricos onde a exposição ao calor compromete o desempenho do fechamento, o STW-PET-HT ajuda a manter a capa enrolada ao redor dos fios.
Chicotes elétricos automotivos pré-montados
Conectores e ramificações podem impedir a passagem de um tubo contínuo pelo chicote de fios. O design dividido permite a instalação após a montagem.
Seções do chicote elétrico que necessitam de inspeção ou retrabalho.
O formato envolvente permite o acesso à fiação sem a necessidade de cortar um tubo permanentemente fechado.
Percursos com curvas e mudanças de diâmetro
Essas áreas devem ser verificadas durante a seleção do tamanho para garantir que a manga ofereça cobertura adequada ao longo de todo o percurso.
Comece pelo diâmetro externo do chicote de fios e, em seguida, identifique sua seção mais larga, curvas, ramificações e locais de conexão. Informe-nos onde a capa ficará exposta ao calor, a temperatura esperada e a duração dessa exposição. Esses detalhes nos permitem verificar tanto o tamanho quanto se o desempenho térmico documentado corresponde à aplicação.
Personalização disponível
A MJ FLEX pode discutir requisitos de tamanho, comprimento de corte, cor e embalagem. Para um pedido personalizado, forneça um desenho do chicote de fios ou a faixa de diâmetros, o comprimento da manga necessário por chicote, a demanda anual e quaisquer condições de teste de temperatura especificadas.
As especificações de temperatura e vedação devem corresponder aos resultados dos testes da construção STW-PET-HT específica fornecida. Se o seu projeto exigir uma duração definida de envelhecimento térmico, teste de chama ou norma automotiva, informe essa exigência antes da aprovação para que as evidências correspondentes possam ser analisadas.
A amostra e a especificação aprovadas servem de referência para a produção. As principais verificações devem incluir as dimensões da luva, a aparência e se a luva acabada fecha em torno do diâmetro do chicote de fios acordado. Qualquer teste de aceitação a 175 °C específico do projeto deve ser definido na especificação aprovada.
01. O que diferencia o STW-PET-HT de uma manga de tecido bipartida padrão?
Sua característica distintiva é que a abertura de fechamento automático permanece fechada a 175°C, em vez de se abrir.
02. "175°C" significa que a manga pode operar continuamente nessa temperatura?
Este documento descreve o comportamento de fechamento a 175 °C. O tempo de exposição permitido e a temperatura de operação contínua devem ser confirmados a partir da especificação e das condições de teste relevantes.
03. Pode ser instalado depois que os conectores já estiverem instalados?
Sim. A construção bipartida permite que a manga seja enrolada em torno de um arnês já montado.
04. Que informações você precisa para recomendar um tamanho?
Por favor, forneça a faixa de diâmetro do chicote de fios, o ponto mais largo, detalhes do trajeto e quaisquer áreas expostas ao calor.
Solicite uma amostra ou um orçamento.
Envie para a MJ FLEX o diâmetro do seu chicote de fios, o desenho da aplicação, a temperatura esperada e o tempo de exposição. Podemos analisar os requisitos de ajuste e recomendar um tamanho STW-PET-HT para avaliação.
