Por que escolher a capa de proteção com fecho de velcro VEM-PVT?
• Abra os feixes de cabos rapidamente
O fecho de velcro permite acesso direto ao longo de toda a manga sem a necessidade de ferramentas.
• Suporte para trocas frequentes de cabos
A embalagem pode ser reaberta e fechada novamente durante a resolução de problemas, atualizações e trabalhos de prototipagem.
• Conjuntos de modernização concluídos
A instalação com entrada lateral evita a remoção do conector e a desmontagem do chicote de fios.
• Adapte-se às mudanças nos tamanhos dos pacotes.
O sistema de fechamento permite variações moderadas quando a largura de envolvimento correta é selecionada.
Principais características

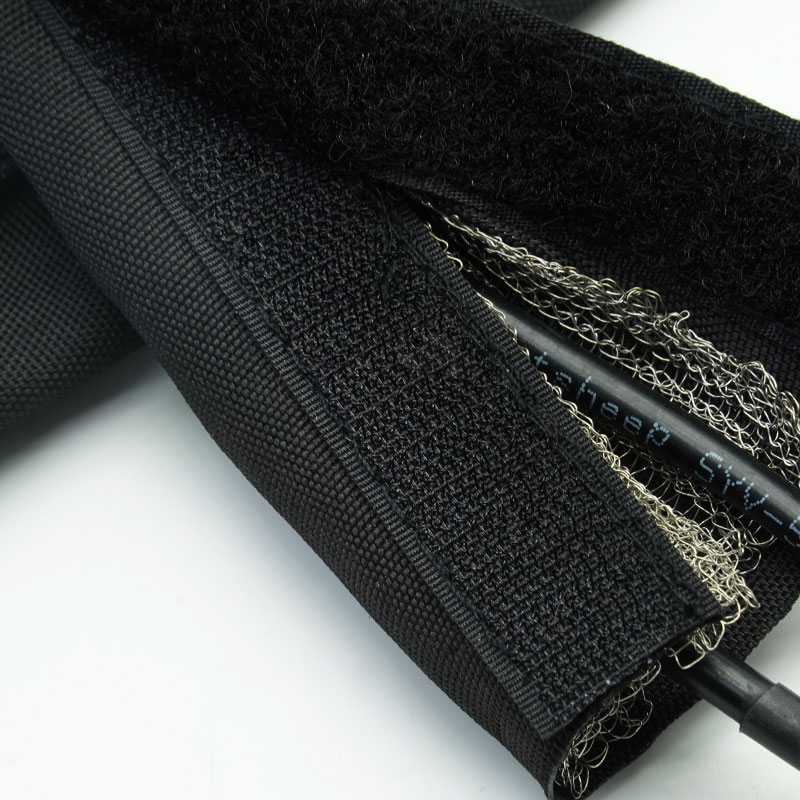

1. Fecho de velcro em toda a extensão
Proporciona abertura e fechamento rápidos e repetíveis.

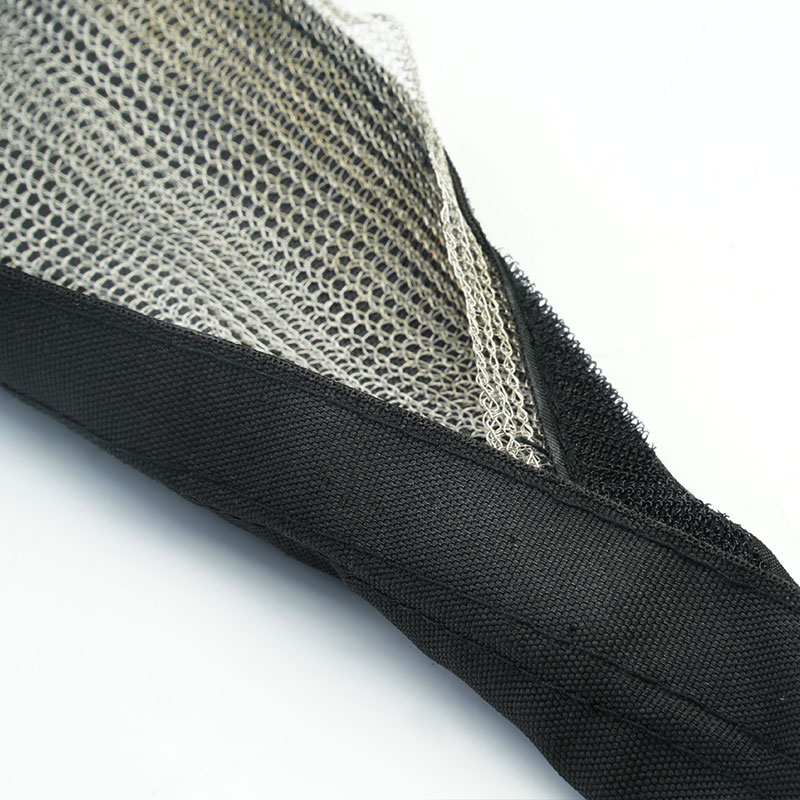

2. Camada de blindagem condutora integrada
Suporta controle de EMI e RFI com aterramento adequado.

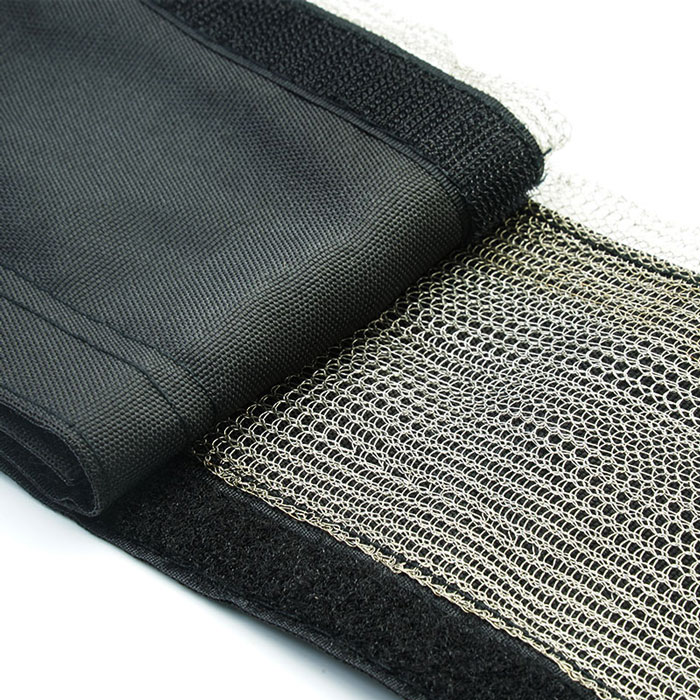

3. Instalação plana envolvente

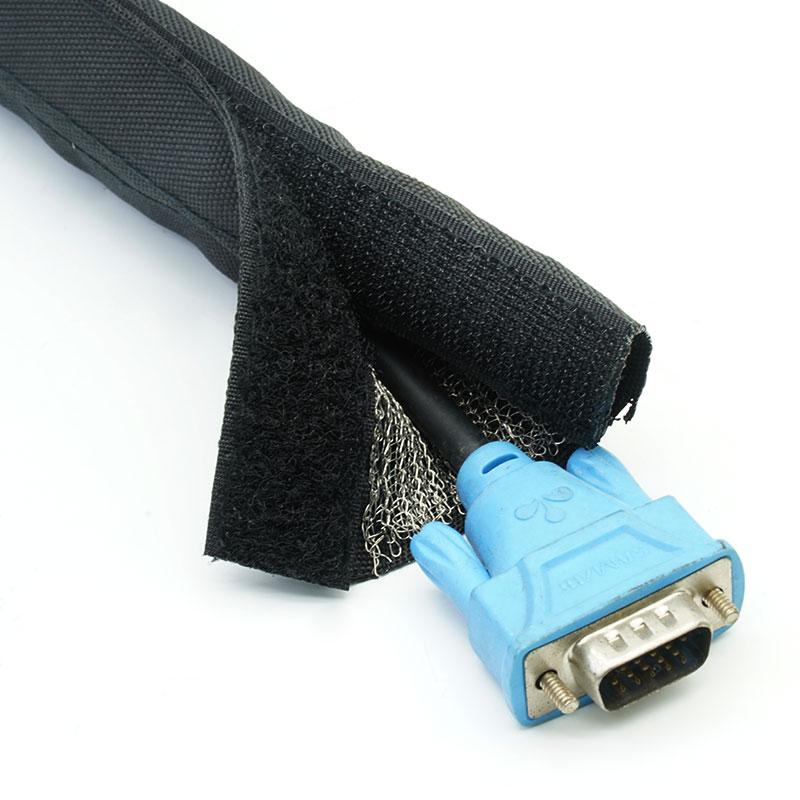

Permite a passagem de cabos, ramificações e conectores pela lateral.
4. Sobreposição de fecho ajustável
Acomoda uma gama definida de diâmetros de feixes.
5. Gerenciamento flexível de cabos
Organiza os cabos de sinal e dados ao longo de percursos curvos.
6. Acesso que facilita a manutenção
Ideal para testes, modernizações e equipamentos que necessitam de manutenção frequente.
7. Configurações de envelopamento personalizadas
É possível verificar a largura, o material de proteção, o fecho, o comprimento e a embalagem.
| Material de manga | Poliéster |
| Material de velcro | Nylon |
| Material da rede de proteção | Cobre estanhado |
| Temperatura de trabalho | -50℃~+150℃ |
| Inflamabilidade | Autoextinguível |
| Eficácia de blindagem | ≥75 dB (30 MHz-3 GHz) de acordo com GB/T 30142-2013. |
| Cor padrão | Preto |
| Documentação de conformidade | RoHS, REACH |
| Ferramenta de corte | Tesoura |
| Formato de fornecimento | Rolos ou comprimentos cortados |
Especificações
Número da peça | ID (mm) | Pacote Dia (mm) | Embalagem Comprimento (m/carretel) |
|
VEW-PVT-010-BK | 10 | 1~10 | 25 |
VEW-PVT-016-BK | 16 | 10~16 | 25 |
VEW-PVT-020-BK | 20 | 17~20 | 25 |
| 30 | 21~30 | 25 |
| 40 | 31~40 | 25 |
| 50 | 41~50 | 25 |
| VEW-PVT-060-BK | 60 | 51~60 | 25 |
Aplicações típicas
Desenvolvimento e resolução de problemas de EMC
Adiciona blindagem removível em torno de rotas de cabos suspeitas durante testes e alterações de projeto.
Equipamentos de laboratório e de teste
Permite o acesso repetido à fiação de sinal, mantendo a cobertura condutiva organizada.
Painéis de controle industrial
Envolve cabos de sensores e de comunicação em bom estado de conservação próximos a fontes de ruído elétrico.
Sistemas de áudio, vídeo e comunicação
Controla grupos de cabos que são frequentemente reorganizados ou substituídos.
Instalações temporárias e protótipos
Oferece blindagem de cabos reutilizável sem a necessidade de reconstrução permanente de conduítes ou chicotes elétricos.
Meça a circunferência do feixe nos pontos mais estreitos e mais largos, incluindo ramificações e transições de conectores. Selecione uma largura de enrolamento suficiente para garantir um fechamento seguro e sobreposição condutiva sem compressão do cabo. Informe a faixa de frequência, o desempenho desejado, o método de aterramento, os ciclos de abertura, as condições de curvatura e a exposição ambiental.
Personalização disponível
Sobreposição de largura e fechamento - Configurada para a faixa de feixe instalada e requisito de ajuste.
Camada condutora - As opções de material e cobertura podem ser avaliadas para a aplicação.
Cortes em comprimentos específicos e opções de acesso - Peças preparadas, locais de ramificação e kits de montagem disponíveis mediante acordo.
Identidade visual e embalagem - Etiquetas, códigos de barras, sacos, rolos e caixas de marca própria disponíveis.
Declarações de materiais podem estar disponíveis para a camada condutora confirmada, o fecho e os componentes têxteis. A eficácia da blindagem depende da sobreposição condutora, das costuras, do aterramento e da frequência. Não reivindique impermeabilidade, isolamento elétrico ou um valor específico em dB, a menos que seja comprovado pelo método de construção e instalação testado.
Verificação de materiais - A camada condutora e os materiais de fechamento são verificados em relação à especificação aprovada.
Teste de encaixe de fechamento - O alinhamento e o desempenho de retenção são inspecionados.
Verificação de cobertura e continuidade - A sobreposição da fita isolante, a condição da superfície e as propriedades elétricas acordadas são verificadas.
Inspeção final do pedido - As dimensões, o comprimento de corte, as etiquetas, a quantidade e a embalagem são confirmadas.
01. A embalagem pode ser reaberta e reutilizada?
Sim. Ele foi projetado para sistemas de cabos que necessitam de inspeção frequente ou alterações de configuração.
02. Como é que está aterrado?
Conecte a camada condutora ao terra designado usando uma terminação de baixa impedância compatível.
Solicite uma amostra ou um orçamento.
Envie a faixa de diâmetro do cabo, a faixa de frequência desejada, o método de aterramento, o ambiente de instalação, o comprimento final e a quantidade desejada. A MJ FLEX analisará a configuração e recomendará uma amostra adequada ou uma cotação.
