Por que escolher a capa de proteção com fecho de velcro ZEM-PZP?
• Cabos blindados longos e seguros
O fecho de correr proporciona um fecho mecânico contínuo que resiste à abertura acidental durante o manuseio.
• Atualizar a fiação existente
A instalação com entrada lateral adiciona uma camada de proteção sem a necessidade de remover conectores ou reconstruir o chicote de fios.
• Manutenção planejada de velocidade
Os técnicos podem abrir o zíper da manga ao longo do percurso e fechá-lo novamente após a manutenção.
• alinhamento de fechamento de controle
Um caminho de zíper definido ajuda a manter uma geometria de enrolamento repetível ao longo de percursos de cabos retos e curvos.
Principais características

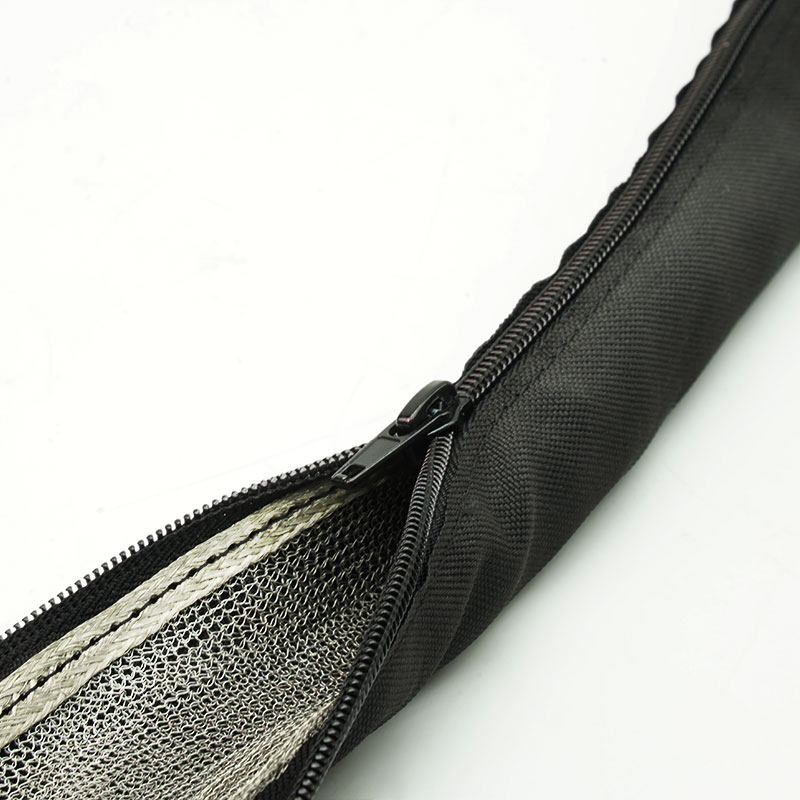

1. Fecho de zíper de comprimento total
Proporciona abertura e fechamento positivos e repetíveis.

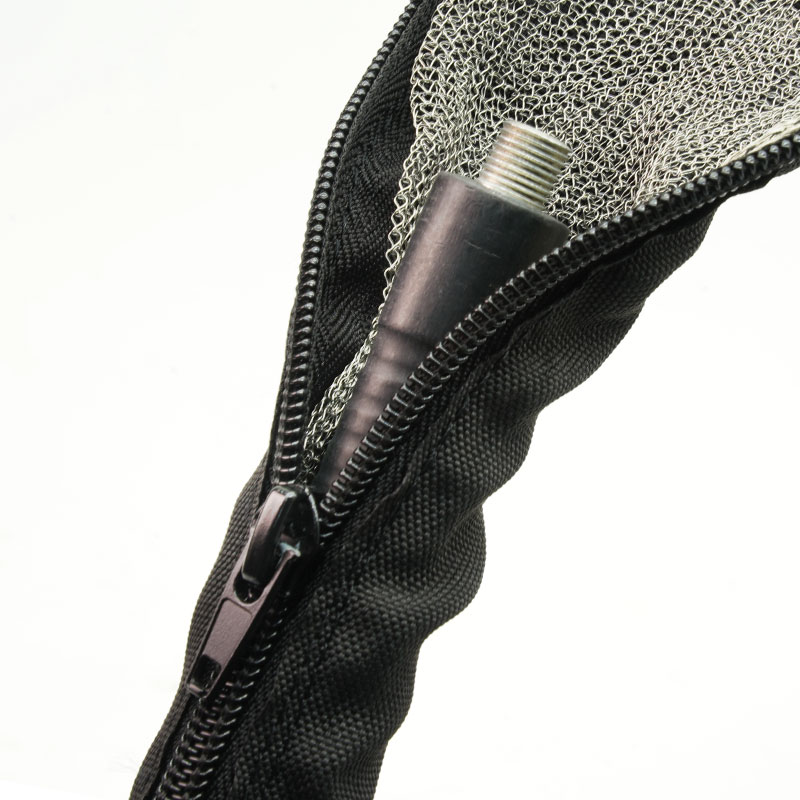

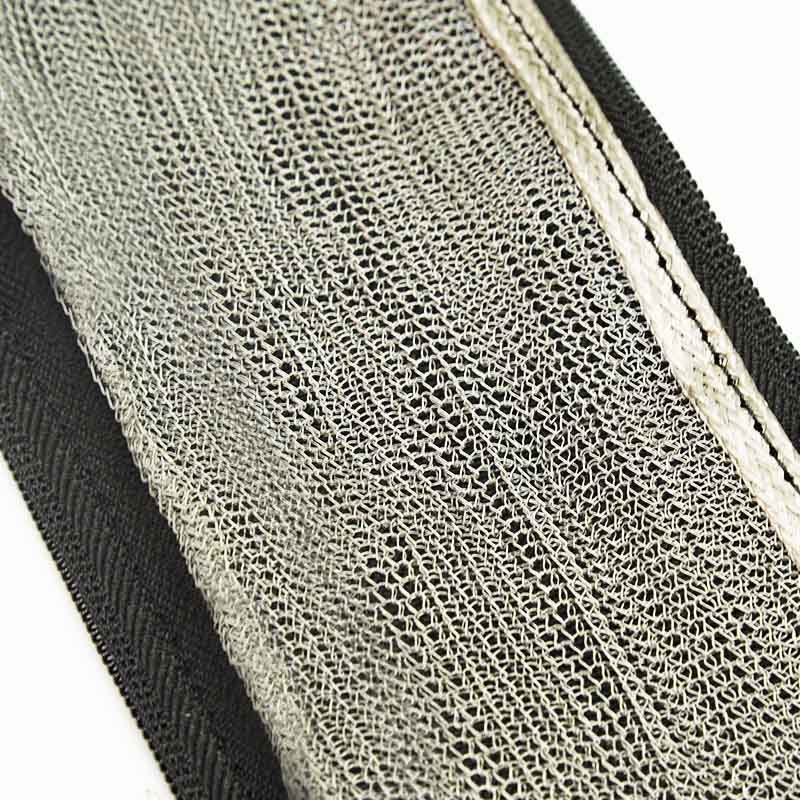

2. Camada de blindagem condutora integrada
Suporta controle de EMI e RFI quando devidamente aterrado.

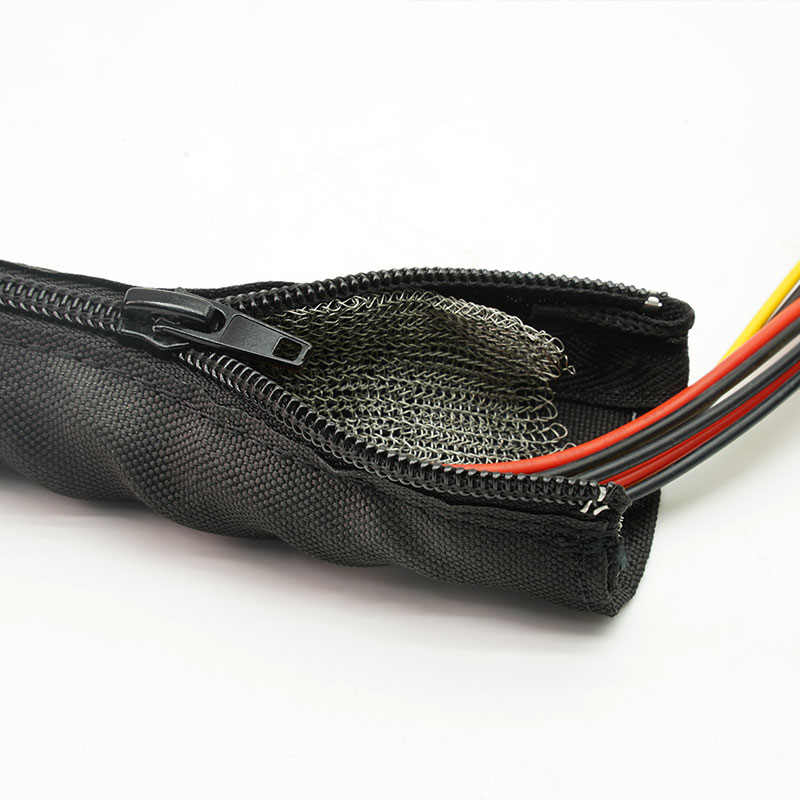

3. Instalação de entrada lateral adaptada
Envolve cabos e conectores já instalados.
4. Contenção segura dos cabos
Mantém os grupos de fios organizados durante o uso e manuseio do equipamento.
5. Roteamento flexível
Acompanha curvas e mudanças moderadas no diâmetro do feixe.
6. Construção funcional
Permite inspeções, substituições e adições de cabos programadas.
7. Conjuntos de zíper personalizados
É possível verificar o diâmetro, a camada de proteção, a orientação do zíper, o comprimento e a embalagem.
| Estrutura | manga envolvente que pode ser aberta |
| Material de manga | Poliéster |
| Material do zíper | Nylon |
| Material da camada de blindagem | Cobre estanhado |
| Temperatura de trabalho | -50℃~+150℃ |
| Inflamabilidade | Autoextinguível |
| Eficácia de blindagem | ≥75 dB (30 MHz-3 GHz) de acordo com GB/T 30142-2013. |
| Cor padrão | Preto |
| Documentação de conformidade | RoHS, REACH |
| Ferramenta de corte | Tesoura |
| Formato de fornecimento | Comprimentos personalizados |
Especificações
Número da peça | ID (mm) | Pacote Dia (mm) | Embalagem Comprimento |
|
ZEW-PZP-015-BK | 15 | 10~15 | Comprimento personalizado |
ZEW-PZP-020-BK | 20 | 16~20 | Comprimento personalizado |
| 30 | 21~30 | Comprimento personalizado |
| 40 | 31~40 | Comprimento personalizado |
| 50 | 41~50 | Comprimento personalizado |
| ZEW-PZP-060-BK | 60 | 51~60 | Comprimento personalizado |
Aplicações típicas
máquinas industriais
Protege os cabos de controle e sinalização próximos a motores, inversores e dispositivos de comutação.
Equipamentos de dados e comunicação
Contém grupos de cabos que requerem blindagem e que podem ser alterados, remanejados ou modificados posteriormente.
Robótica e sistemas automatizados
Protege a fiação de feedback e controle, além de permitir a manutenção planejada.
Instalações de transmissão e teste
Cria teares blindados reutilizáveis para sistemas que são reconfigurados periodicamente.
eletrônicos auxiliares do veículo
As adaptações oferecem cobertura de blindagem em torno de cabos de comunicação e de sinal de baixa tensão acessíveis.
Meça o feixe completo, incluindo conectores, ramificações e o diâmetro local máximo. Especifique a faixa de frequência desejada, os requisitos de blindagem, os pontos de aterramento, a orientação do zíper, a frequência de abertura, as condições de flexão e o ambiente. Deixe folga suficiente para que o zíper feche sem comprimir os cabos ou exercer carga lateral excessiva na costura.
Personalização disponível
Dimensões da manga e camada de blindagem - Proporcionando compatibilidade com o feixe, a flexibilidade e os requisitos de EMC.
Configuração do zíper - É possível especificar a direção do cursor, o tipo de zíper, a cor e a construção da extremidade.
Comprimentos finais - Conjuntos cortados sob medida para zonas de máquinas ou conjuntos de cabos.
Etiquetas e embalagens - Códigos de barras, identificação de projetos, kits e caixas OEM disponíveis.
A camada condutora exata, o zíper, a linha e o material externo devem ser incluídos em qualquer avaliação de desempenho. Documentos RoHS e REACH podem estar disponíveis para materiais confirmados. A eficácia da blindagem e as classificações de temperatura exigem condições de teste definidas. O VEW-PZP padrão não é à prova d'água nem isolante elétrico.
Verificação do material de blindagem - A identidade da camada condutora e a condição da superfície são verificadas.
Inspeção do funcionamento do zíper - Verifica-se o curso do cursor, o alinhamento e a segurança das extremidades.
Ajuste final e continuidade - As dimensões e as verificações elétricas acordadas são concluídas nas peças finalizadas.
Liberação do pedido - Orientação, etiquetas, quantidade e embalagem confirmadas.
01. Por que escolher um zíper em vez de velcro?
O zíper proporciona um fechamento mecânico mais seguro para longas distâncias e manuseio; o velcro geralmente é mais rápido para acesso frequente.
02. Pode ser instalado sobre conectores?
A instalação é feita pela lateral, portanto a manga não precisa passar por cima do conector.
03. O zíper interfere na blindagem?
O projeto da caixa de junção afeta a continuidade. A sobreposição condutiva e o arranjo de aterramento devem ser confirmados para o desempenho exigido.
Solicite uma amostra ou um orçamento.
Envie a faixa de diâmetro do cabo, a faixa de frequência desejada, o método de aterramento, o ambiente de instalação, o comprimento final e a quantidade desejada. A MJ FLEX analisará a configuração e recomendará uma amostra adequada ou uma cotação.
