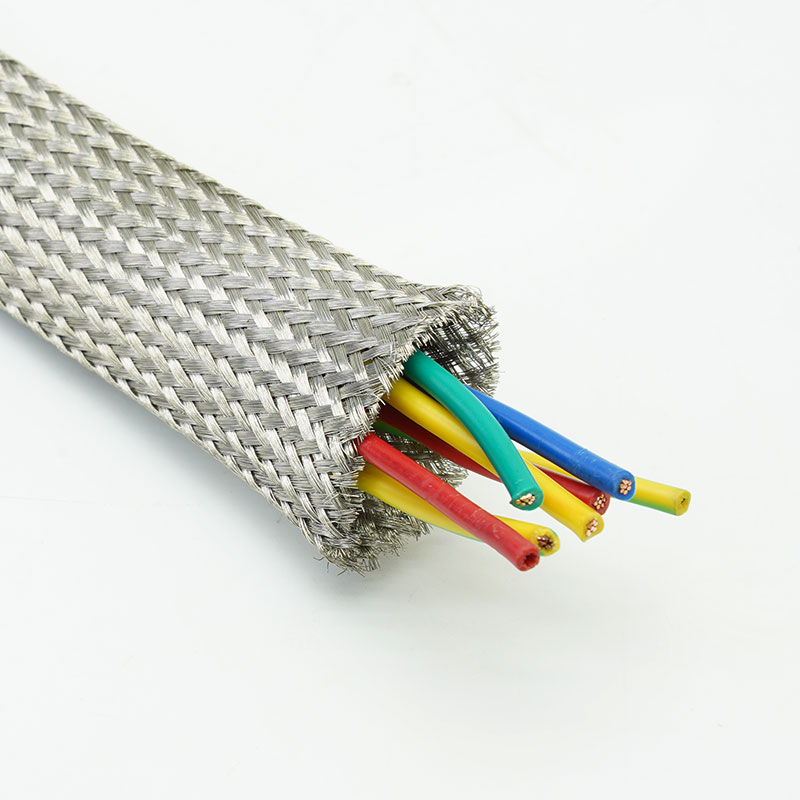

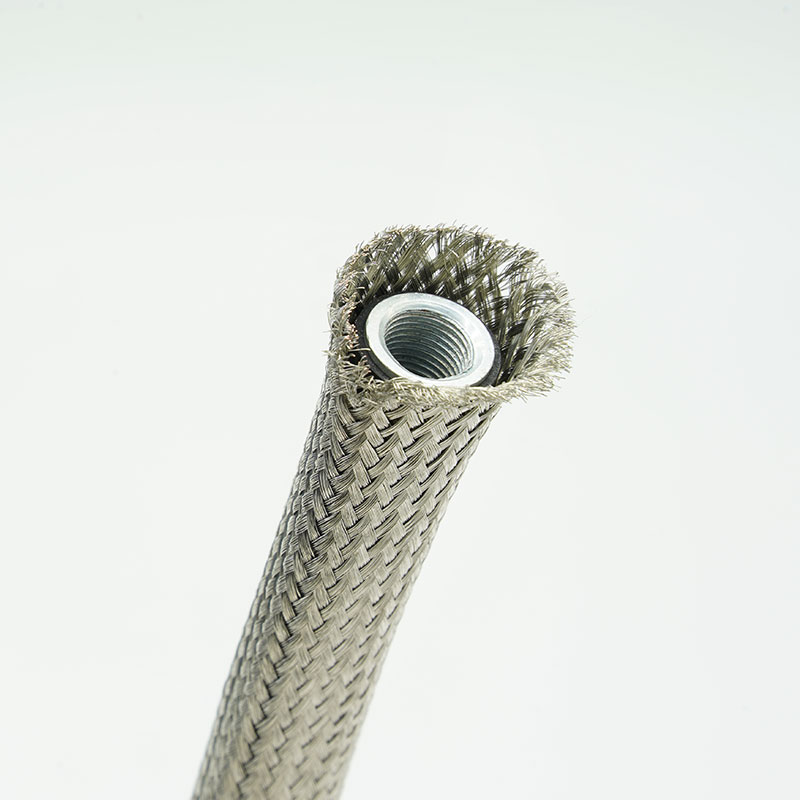

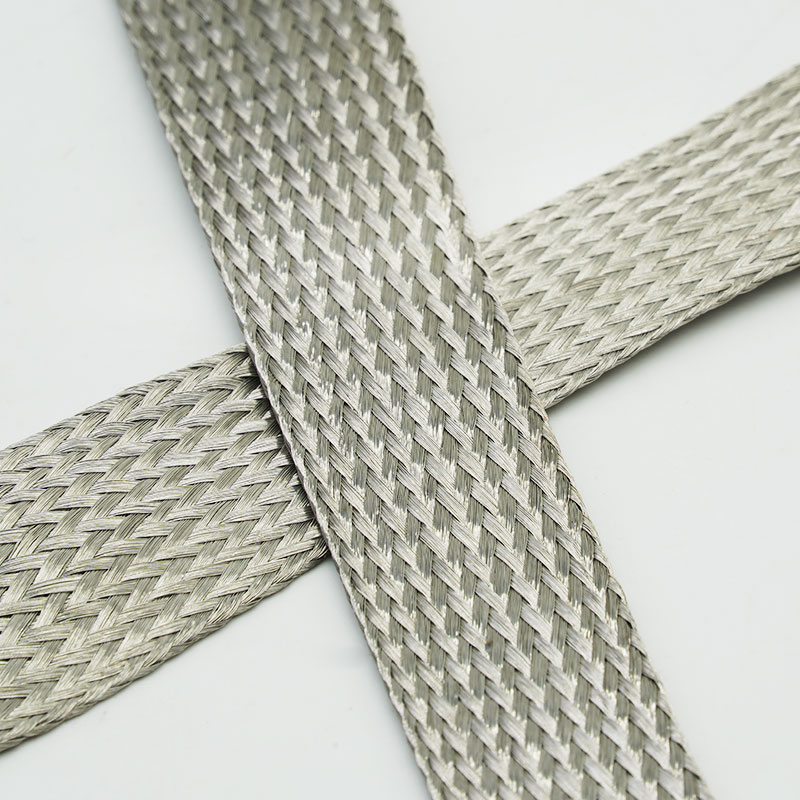

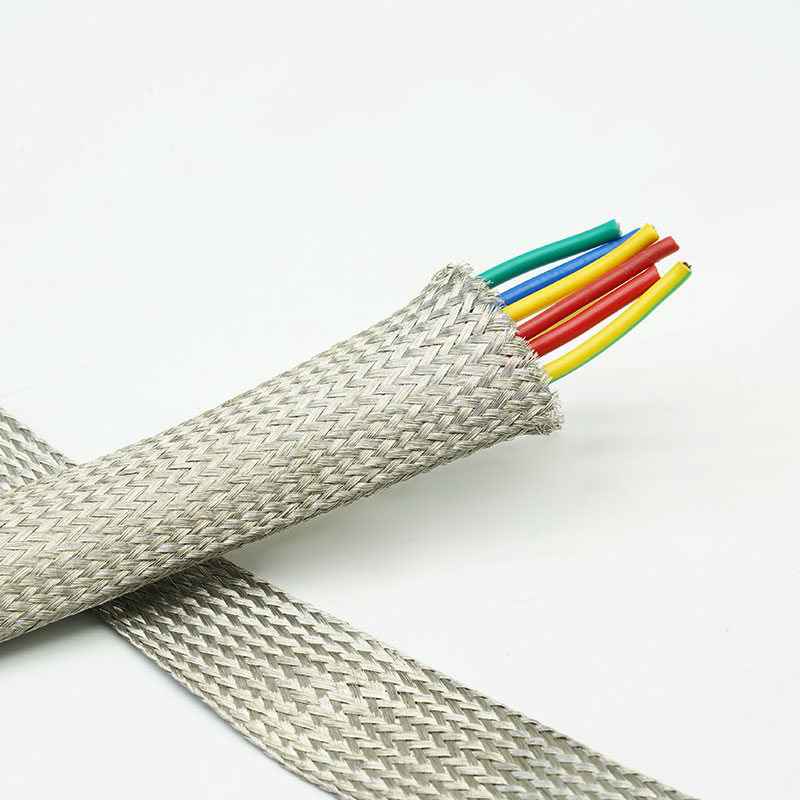

Por que escolher a malha trançada de cobre estanhado MBS-TC?
• Controle da interferência eletromagnética
A malha condutora ajuda a reduzir a interferência irradiada que entra ou sai de um conjunto de cabos quando este está corretamente aterrado e terminado.
• Crie um caminho de aterramento de baixa resistência.
A malha metálica reforça a ligação da blindagem entre as seções do cabo, os conectores e os invólucros aterrados.
• Proteja o cobre em ambientes exigentes.
O revestimento de estanho proporciona melhor resistência à oxidação superficial do que o cobre nu e garante uma terminação confiável.
• Proteger rotas de cabos irregulares
A malha expansível acompanha curvas e mudanças de diâmetro com mais facilidade do que o conduíte metálico rígido.
Principais características
1. Construção com fio de cobre estanhado
Combina a condutividade do cobre com uma superfície protetora estanhada.
2. Estrutura trançada expansível
Adequado para uma gama definida de diâmetros de cabos e chicotes elétricos.
3. Camada de blindagem EMI e RFI
Oferece cobertura condutiva para projetos de controle de interferência.
4. Desempenho de roteamento flexível
Adapta-se a curvas, galhos e perfis irregulares de arreios.
5. Capacidade de aterramento e ligação equipotencial
Permite a terminação condutiva em invólucros traseiros, grampos ou caixas aterradas.
6. Superfície de terminação soldável
O revestimento com estanho facilita os processos comuns de soldagem e conexão.
7. Configurações de trança personalizadas
O diâmetro do fio, a cobertura, o tamanho, o comprimento e a embalagem podem ser analisados para projetos OEM.
| Material | Fio de cobre estanhado |
| Construção | Malha metálica expansível |
| Cobertura de proteção | Cobertura de tranças específica para o projeto |
| Temperatura de trabalho | -40℃~+150℃ |
| Ponto de fusão | 1084±5℃ |
| Eficácia de blindagem | ≥75 dB (30 MHz-3 GHz) de acordo com GB/T 30142-2013. |
| Cor padrão | Cobre estanhado |
| Documentação de conformidade | RoHS, REACH |
| Ferramenta de corte | Tesoura |
Especificações
Número da peça | Largura plana (L) | Faixa expandida (mm) | Embalagem Comprimento (m/carretel) |
Polegada | mm | Min.(I) | Máx.(O) |
MBS-TC-003-TC | 1/8” | 3±1 | 1 | 4 | 250 |
MBS-TC-006-TC | 1/4” | 6±1 | 5 | 8 | 200 |
MBS-TC-008-TC | 5/16” | 8±2 | 6 | 12 | 200 |
MBS-TC-010-TC | 3/8” | 10±2 | 7 | 17 | 150 |
MBS-TC-012-TC | 1/2” | 12±2 | 8 | 20 | 100 |
MBS-TC-016-TC | 5/8” | 16±2 | 10 | 23 | 100 |
MBS-TC-020-TC | 3/4” | 20±2 | 13 | 26 | 50 |
| 1” | 25±2 | 18 | 33 | 50 |
| 1-1/4” | 32±2 | 20 | 50 | 50 |
| 1-1/2” | 38±2 | 30 | 60 | 50 |
| 1-3/4” | 45±2 | 35 | 75 | 25 |
| 2” | 50±2 | 40 | 80 | 25 |
● Nota: A faixa expandida descreve a capacidade geométrica, não o ponto de operação contínua preferencial. Selecionar uma expansão próxima da máxima aumenta as aberturas da malha, reduz a cobertura da superfície e diminui o comprimento instalado.
Aplicações típicas
Cabos de controle e automação industrial
Reduz a interferência em torno de acionamentos de motores, sensores e sinais de controle, além de suportar a ligação à massa do invólucro.
Sistemas elétricos automotivos e de veículos elétricos
Adiciona blindagem flexível em torno de cabos de sinal de baixa tensão, comunicação e auxiliares próximos a fontes de ruído elétrico.
Robótica e sistemas servo
Protege cabos de feedback e controle instalados próximos a motores, inversores e equipamentos de comutação.
Equipamentos de comunicação e dados
Ajuda a controlar o ruído irradiado em interconexões que exigem continuidade da blindagem condutora.
Fitas de aterramento e conjuntos de ligação
Fornece uma malha condutora flexível para ligações de aterramento personalizadas e conexões de invólucro.
Defina a faixa de diâmetro do cabo, a cobertura de malha instalada necessária, a faixa de frequência e o desempenho de blindagem desejado em nível de sistema. Especifique também as condições de curvatura e flexão, os requisitos de corrente ou aterramento, o ambiente, o método de terminação e a geometria do conector. Os resultados da blindagem dependem da montagem completa, especialmente da cobertura, das emendas, do aterramento e da terminação de 360 graus; a luva sozinha não determina o desempenho final de EMC.
Personalização disponível
Diâmetro nominal e expansão - Dimensionado para o cabo, conector e requisitos de cobertura instalados.
Construção do fio e da trança - É possível avaliar o diâmetro do fio, a quantidade de portadores e a densidade da trança.
Comprimentos finais - Peças cortadas ou conjuntos fabricados disponíveis após análise do desenho.
Serviços de terminação e embalagem - As opções podem incluir crimpagem, soldagem, etiquetas, bobinas, kits e embalagens OEM.
Declarações de materiais como RoHS e REACH podem estar disponíveis para a construção confirmada. A eficácia da blindagem, a resistência CC, a capacidade de corrente, o desempenho em relação à corrosão e os limites de temperatura devem ser baseados em métodos de teste acordados e na configuração exata fornecida. A conformidade final com a EMC deve ser verificada no conjunto de cabos ou equipamento do cliente.
Controle de identidade do material - Os fios de cobre e a superfície estanhada são verificados em relação à especificação aprovada.
Inspeção da construção da trança - São monitoradas a condição do fio, os nós, a consistência da cobertura e os fios quebrados.
Verificação dimensional - São verificadas as dimensões nominais, a expansão e o comprimento final.
Verificações elétricas e de liberação - Testes de resistência ou continuidade podem ser acordados, seguidos pela verificação de rótulos e embalagens.
01. Como a manga deve ser aterrada?
Utilize uma terminação de baixa impedância adequada à faixa de frequência, idealmente com contato circunferencial com o conector ou invólucro.
02. A capa possui um valor fixo de eficácia de blindagem?
Não é uma regra geral. O desempenho varia de acordo com a cobertura da malha, o diâmetro de instalação, a frequência e a qualidade da terminação.
03.Por que usar cobre estanhado em vez de cobre sem revestimento?
A aplicação de estanho melhora a resistência à oxidação da superfície e a soldabilidade, mantendo a condutividade à base de cobre.
Solicite uma amostra ou um orçamento.
Envie a faixa de diâmetro do cabo, a área de cobertura desejada, a faixa de frequência, o método de aterramento, o ambiente, o comprimento final e a quantidade anual. A MJ FLEX analisará a construção da blindagem e recomendará uma amostra ou uma configuração para orçamento.
