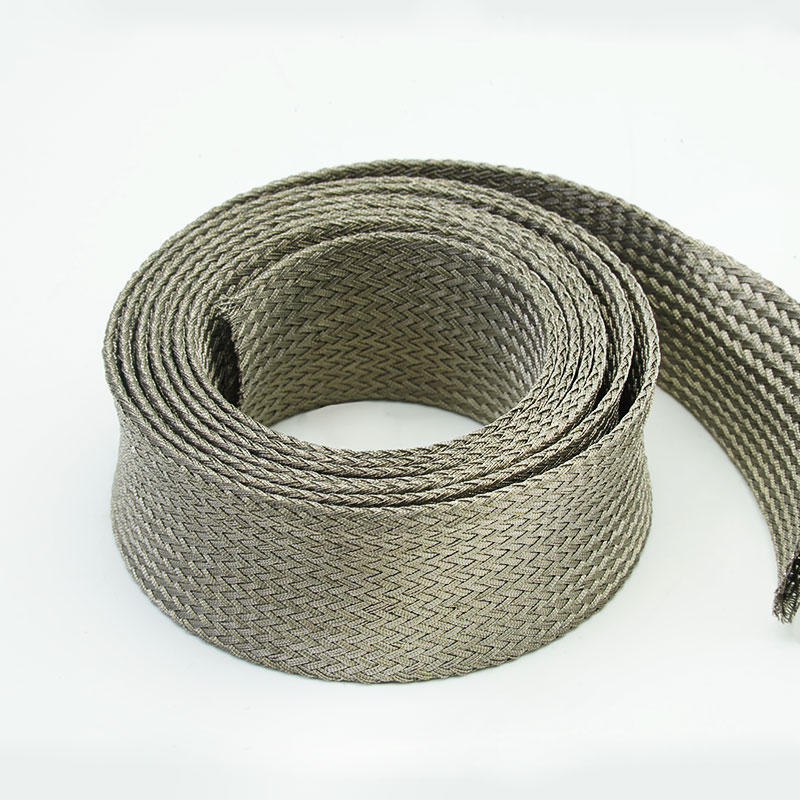

Por que escolher a malha trançada de folha de cobre MBS-CFW?
• Reduzir o peso e o volume da blindagem
Filamentos condutores à base de folha metálica criam uma trança leve para conjuntos eletrônicos compactos e equipamentos móveis.

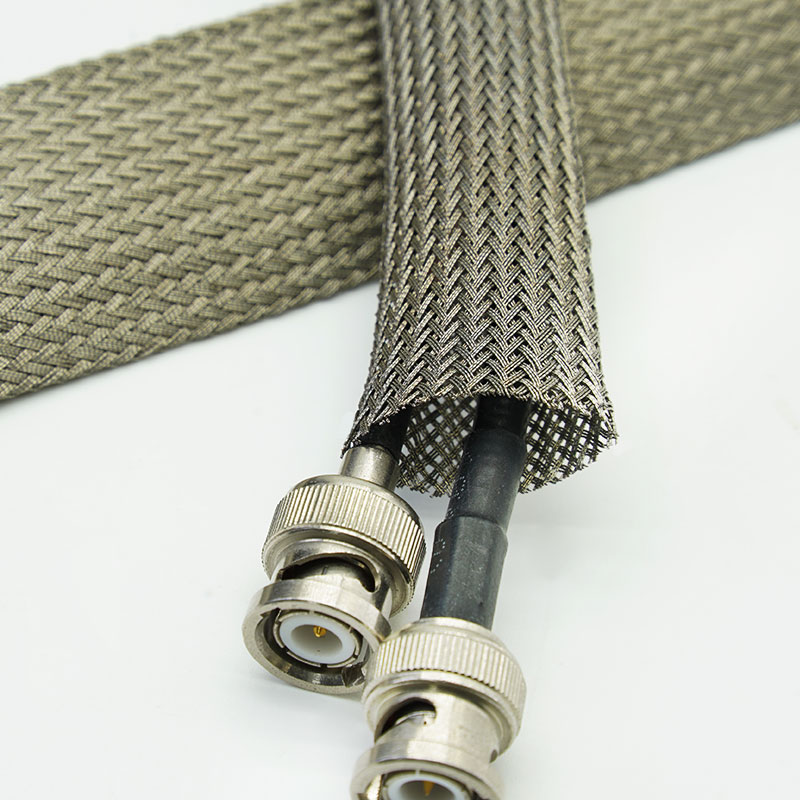

• Proteja a fiação de sinal delicada.
A capa flexível adiciona cobertura condutora sem a rigidez de uma trança de fios metálicos pesados.
• Rota através de espaços confinados
A construção expansível acompanha as curvas e as mudanças nos perfis dos feixes em equipamentos densamente compactados.
• Apoiar melhorias de EMC em adaptações
A manga pode ser instalada sobre conjuntos de cabos acessíveis e conectada a um sistema de aterramento adequado.
Principais características

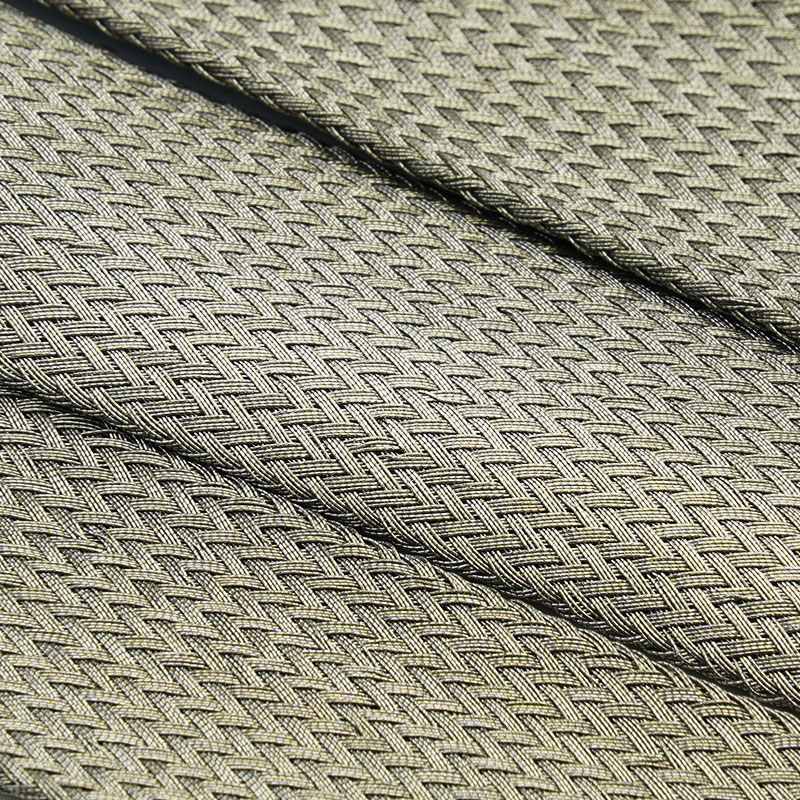

1. Filamentos de folha de cobre condutora
Proporciona uma estrutura de blindagem metálica leve.
2. Construção trançada de baixo volume
Indicado para montagens onde o peso e o espaço de passagem são limitados.

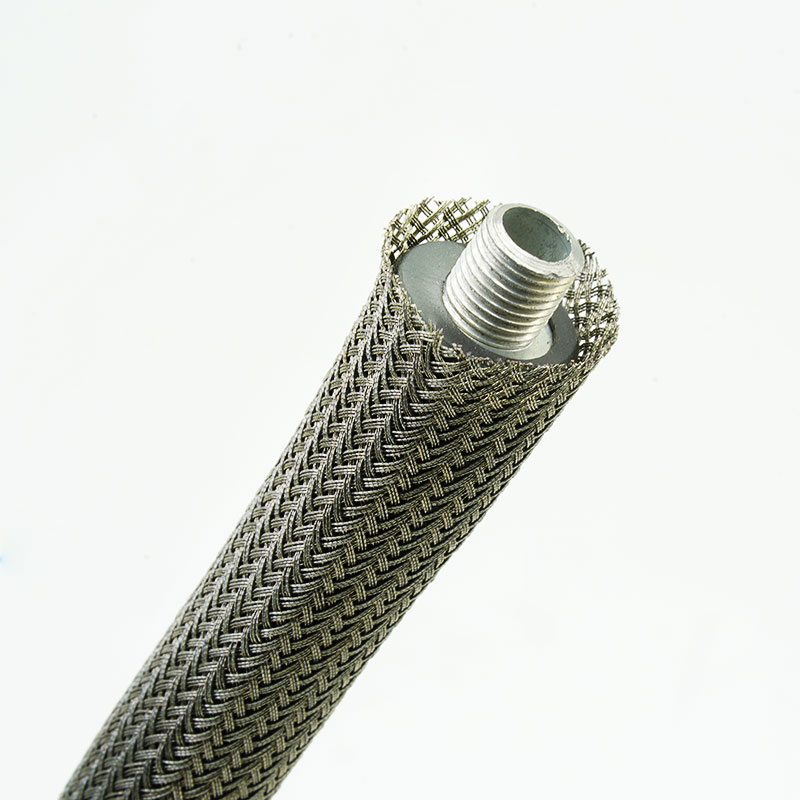

3. Cabo expansível
Acomoda uma gama definida de diâmetros de cabos e chicotes elétricos.

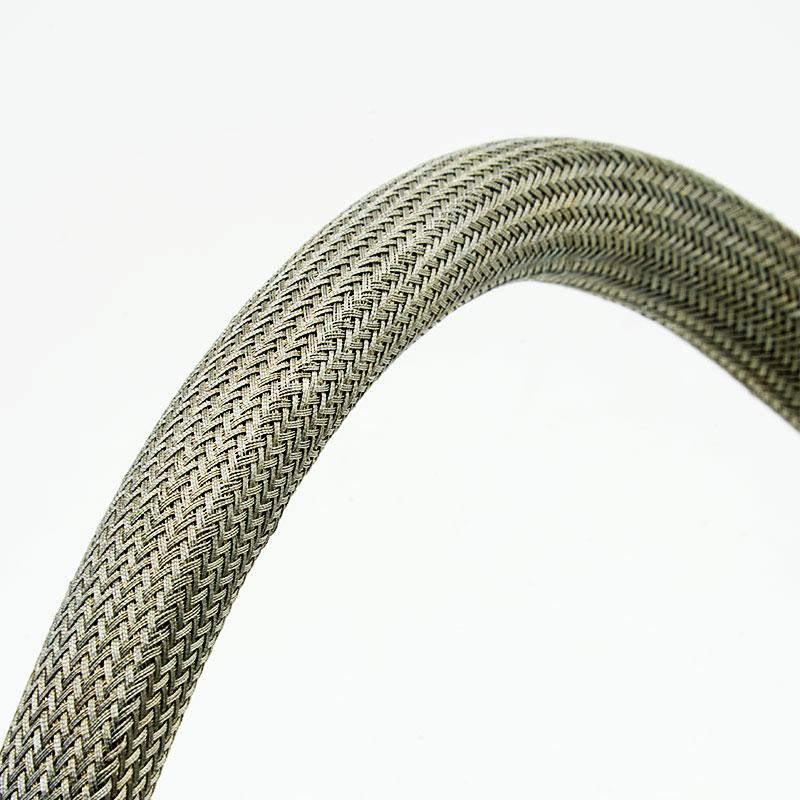

4. Manuseio flexível
Segue trajetos curvos e grupos de cabos móveis ou em funcionamento.
5. Suporte para blindagem EMI e RFI
Ajuda a controlar a interferência irradiada quando terminado corretamente.
6. Organização de feixes de cabos
Combina vários fios sob uma única camada protetora condutora.
7. Personalização específica da aplicação
É possível analisar o diâmetro, a densidade da trança, a construção do filamento, o comprimento e a embalagem.
| Material | Folha de cobre estanhado e multifilamento de nylon |
| Construção | Trançado leve e expansível |
| Cobertura de proteção | Cobertura de tranças específica para o projeto |
| Aparência padrão | Tom de cobre metálico |
| Temperatura de trabalho | -40℃~+125℃ |
| Inflamabilidade | Autoextinguível |
| Eficácia de blindagem | ≥75 dB (30 MHz-3 GHz) de acordo com GB/T 30142-2013. |
| Cor padrão | Cobre estanhado |
| Documentação de conformidade | RoHS, REACH |
| Ferramenta de corte | Tesoura |
Especificações
Número da peça | Largura plana (L) | Faixa expandida (mm) | Embalagem Comprimento (m/carretel) |
Polegada | mm | Min.(I) | Máx.(O) |
MBS-CFW-004-TC | 1/8” | 4 | 3 | 7 | 250 |
MBS-CFW-006-TC | 1/4” | 6 | 4 | 9 | 200 |
MBS-CFW-008-TC | 5/16” | 8 | 6 | 12 | 150 |
MBS-CFW-010-TC | 3/8” | 10 | 7 | 16 | 150 |
MBS-CFW-012-TC | 1/2” | 12 | 8 | 20 | 150 |
MBS-CFW-015-TC | 5/8” | 15 | 10 | 23 | 100 |
MBS-CFW-020-TC | 3/4” | 20 | 13 | 28 | 50 |
| 1” | 25 | 18 | 32 | 50 |
| 1-1/4” | 30 | 30 | 50 | 50 |
| 1-1/2” | 40 | 30 | 60 | 25 |
| 2” | 50 | 40 | 60 | 25 |
● Nota: A faixa expandida descreve a capacidade geométrica, não o ponto de operação contínua preferencial. Selecionar uma expansão próxima da máxima aumenta as aberturas da malha, reduz a cobertura da superfície e diminui o comprimento instalado.
Aplicações típicas
Instrumentos eletrônicos e equipamentos de teste
Protege cabos de sinal de baixa potência onde o peso e a rigidez adicionais do metal devem ser minimizados.
Interconexões de comunicação e dados
Adiciona cobertura condutora ao redor de feixes de sinal compactos em gabinetes com espaço limitado.
Robótica e automação leve
Protege a fiação de controle e feedback em movimento, mantendo a flexibilidade do cabo.
protótipos de equipamentos aeroespaciais e móveis
Apoia o desenvolvimento de arneses com foco na redução do peso, sujeito à análise de materiais e conformidade específicos do projeto.
Equipamentos médicos e de laboratório
Ajuda a separar a fiação de sinal sensível de fontes de ruído elétrico próximas; a conformidade final do equipamento continua sendo um requisito.
Comece definindo a faixa de diâmetro do cabo, o peso e volume máximos permitidos, a flexibilidade necessária, a faixa de frequência e o desempenho desejado do conjunto. Confirme a cobertura da malha instalada, o método de aterramento, a interface do conector ou da caixa, os ciclos de flexão e a exposição ambiental. A malha de folha de cobre é escolhida principalmente pela sua leveza e flexibilidade; aplicações que exigem alta corrente de aterramento, resistência muito baixa ou máxima robustez mecânica podem ser melhor atendidas pelo MBS-TC.
Personalização disponível
Dimensões e cobertura - Diâmetro e densidade da trança compatíveis com o feixe de cabos instalado.
Construção do filamento - É possível avaliar o tipo de filamento da folha e a estrutura do fio de suporte.
Cortes e montagens sob medida - Comprimentos de projeto e preparações de terminação selecionadas disponíveis mediante acordo.
Identificação e embalagem - Etiquetas, bobinas, sacos, kits e embalagens de marca própria podem ser personalizados.
Documentação RoHS, REACH ou outras certificações de materiais podem estar disponíveis para a construção confirmada. A eficácia e a resistência da blindagem devem ser comprovadas apenas com base em um método e configuração de amostra acordados. O produto, por si só, não certifica o conjunto do cabo para uso em EMC, aeroespacial, médico ou outros usos regulamentados. A compatibilidade com soldagem, crimpagem e exposição ambiental deve ser confirmada.
Verificação do filamento condutor - A identidade, a aparência e o estado de recebimento do filamento de alumínio são verificados.
Controle de qualidade da trança - São inspecionadas a cobertura, a expansão, os filamentos quebrados e a consistência da superfície.
Verificações de peso e dimensões - São verificados o tamanho nominal, o comprimento e os parâmetros de massa acordados.
Inspeção de liberação funcional - Verificações de continuidade ou resistência podem ser especificadas juntamente com a revisão final do rótulo e da embalagem.
01. Qual a diferença entre uma trança de folha de cobre e uma trança de fio de cobre estanhado?
A construção com folha de cobre é geralmente mais leve e flexível; a trança de fio de cobre estanhado é normalmente preferida para ligações robustas, terminações e caminhos de corrente mais elevados.
02. Essa manga pode ser soldada diretamente?
Depende da construção e do revestimento do filamento laminado. Confirme o processo de terminação pretendido antes da seleção.
03.A expansão reduzirá a área de cobertura da blindagem?
Sim. À medida que uma trança se expande sobre um diâmetro maior, seu ângulo de cobertura e cobertura óptica podem mudar.
Solicite uma amostra ou um orçamento.
Envie a faixa de diâmetro do cabo, a área de cobertura desejada, a faixa de frequência, o método de aterramento, o ambiente, o comprimento final e a quantidade anual. A MJ FLEX analisará a construção da blindagem e recomendará uma amostra ou uma configuração para orçamento.
