Por que escolher a capa de blindagem com fechamento automático MBS-CFW-S?
• Adicionar blindagem aos chicotes elétricos já finalizados.
A estrutura dividida é instalada ao redor de cabos, ramificações e conectores já terminados.
• Reduzir o peso e o volume adicionais
Os filamentos de folha de cobre fornecem uma trança condutora leve para montagens compactas.
• Mantenha a fiação acessível.
A sobreposição com fechamento automático pode ser aberta localmente para inspeção, adição de cabos e reparos.
• Mantenha a flexibilidade das rotas
A trança segue trajetórias curvas e feixes irregulares sem o uso de condutos metálicos rígidos.
Principais características
1. Filamentos de folha de cobre condutora
Cria uma camada de proteção leve ao redor dos feixes de cabos.
2. Construção bipartida com fechamento automático
Permite instalação lateral e cobertura automática envolvente.
3. Design adaptável a reformas
Compatível com chicotes elétricos existentes sem necessidade de remover o conector.
4. Estrutura trançada flexível
Adapta-se a curvaturas e variações moderadas no diâmetro do feixe.
5. Suporte para blindagem EMI e RFI
Ajuda a controlar a interferência irradiada quando devidamente aterrado e terminado.
6. Pontos de ramificação acessíveis
Permite a abertura local para saída de cabos e manutenção.
7. Configurações de trança personalizadas
Dimensões, cobertura, sobreposição, comprimento e embalagem podem ser analisados para projetos OEM.
| Material | Folha de cobre estanhado e multifilamento de nylon |
| Construção | Trança dividida com fechamento automático |
| Cobertura de proteção | Cobertura específica do projeto |
| Aparência padrão | Tom de cobre metálico |
| Sobreposição | ≥35% |
| Temperatura de trabalho | -40℃~+125℃ |
| Inflamabilidade | Autoextinguível |
| Eficácia de blindagem | ≥75 dB (30 MHz-3 GHz) de acordo com GB/T 30142-2013. |
| Cor padrão | Cobre estanhado |
| Documentação de conformidade | RoHS, REACH |
| Ferramenta de corte | Tesoura |
| Formato de fornecimento | Rolos ou comprimentos cortados |
Especificações
Número da peça | ID (mm) | OD (mm) | Largura de propagação (mm) | Embalagem Comprimento (m/carretel) |
|
MBS-CFW-006-TC-S | 6±2 | 8±2 | 29±3 | 100 |
MBS-CFW-008-TC-S | 8±2 | 10±2 | 40±5 | 100 |
MBS-CFW-010-TC-S | 10±2 | 12±2 | 50±5 | 100 |
| 13±2 | 13±2 | 63±5 | 100 |
| 16±2 | 16±2 | 77±5 | 50 |
| 19±2 | 19±2 | 93±5 | 25 |
| 25±2 | 25±2 | 122±5 | 25 |
| 32±2 | 32±2 | 156±5 | 25 |
| 38±2 | 38±2 | 185±5 | 25 |
Aplicações típicas
Instrumentos eletrônicos
Protege a fiação de sinal de baixo nível, onde o peso e a rigidez adicionais da blindagem devem ser minimizados.
Robótica e automação
Envolve os cabos de feedback e controle próximos aos motores e inversores, preservando o acesso para manutenção.
Equipamentos de comunicação
Adiciona cobertura condutiva ao redor de feixes compactos de dados e sinais em ambientes com grande concentração de dispositivos.
Sistemas eletrônicos do veículo
Retrofits incluem blindagem em torno de cabos auxiliares e de comunicação próximos a fontes de ruído elétrico.
Equipamentos médicos e de laboratório
Ajuda a isolar cabos de sinal sensíveis de interferências próximas; a validação EMC final do equipamento continua sendo necessária.
Forneça o diâmetro mínimo e máximo do feixe, a sobreposição necessária, a faixa de frequência alvo e o método de aterramento pretendido. Identifique também o raio de curvatura, os ciclos de flexão, as ramificações, os conectores e a exposição ambiental. A malha de folha de cobre é escolhida principalmente por sua leveza e flexibilidade; aplicações que exigem um caminho de ligação robusto, menor resistência ou maior capacidade de corrente devem ser avaliadas em comparação com o MBS-TC-S.
Personalização disponível
Tamanho nominal e sobreposição - Correspondentes ao intervalo real do pacote e à meta de cobertura.
Densidade da trança e construção dos filamentos - Ajustadas para priorizar flexibilidade, peso e blindagem.
Cortes no comprimento desejado e preparação dos galhos - Peças específicas para cada projeto disponíveis após análise do desenho.
Identificação e embalagem - Etiquetas, bobinas, kits e embalagens OEM disponíveis mediante acordo.
Documentos RoHS e REACH podem estar disponíveis para a construção confirmada. A eficácia da blindagem, a resistência, a temperatura e a vida útil à flexão devem ser declaradas apenas com base em um método de teste e configuração de amostra acordados. A conformidade final com EMC depende da montagem completa do cabo, incluindo sobreposição, emendas, aterramento e terminações.
Verificação da identidade do filamento - A construção e o estado de recebimento do filamento de folha de cobre são verificados.
Inspeção de trançado e sobreposição - São monitoradas a consistência da cobertura, a presença de filamentos quebrados e o comportamento de fechamento automático.
Verificação dimensional - São verificadas as dimensões nominais, a sobreposição e o comprimento final.
Liberação funcional - Os testes de continuidade ou resistência podem ser acordados juntamente com a revisão final do rótulo e da embalagem.

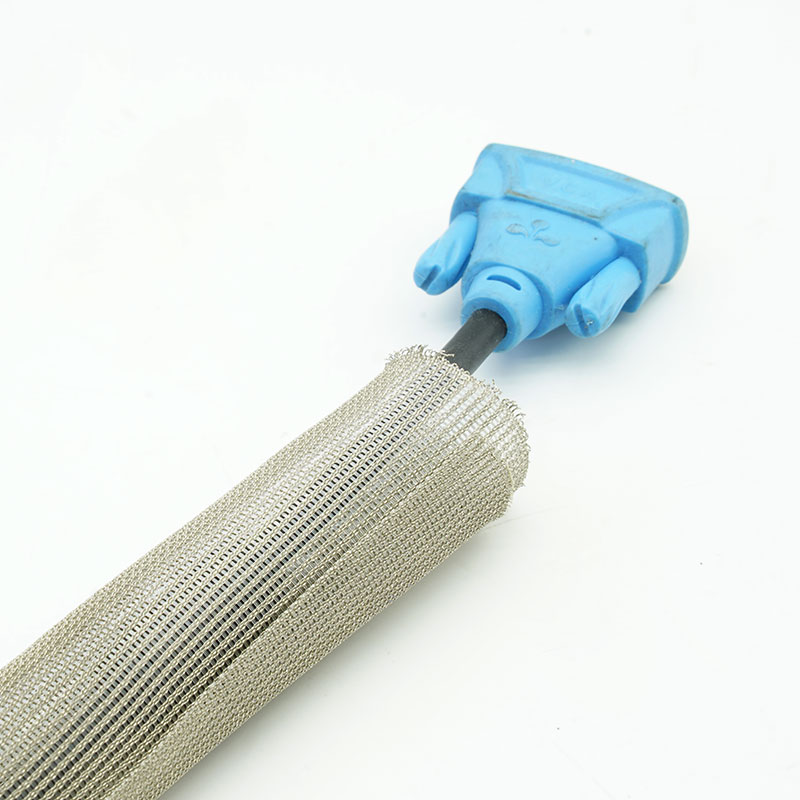

01. Pode ser instalado depois que os conectores já estiverem instalados?
Sim. O design dividido envolve o arnês existente pela lateral.
02. A sobreposição afeta o desempenho da blindagem?
Sim. Sobreposições insuficientes ou inconsistentes podem criar falhas de proteção, especialmente em curvas e ramificações.
03.Pode ser usado como uma pulseira de aterramento?
Trata-se principalmente de um revestimento de blindagem leve; utilize uma construção em cobre estanhado quando for necessária uma ligação robusta ou um caminho de corrente mais eficiente.
Solicite uma amostra ou um orçamento.
Envie a faixa de diâmetro do cabo, a faixa de frequência desejada, o método de aterramento, o ambiente de instalação, o comprimento final e a quantidade desejada. A MJ FLEX analisará a configuração e recomendará uma amostra adequada ou uma cotação.
